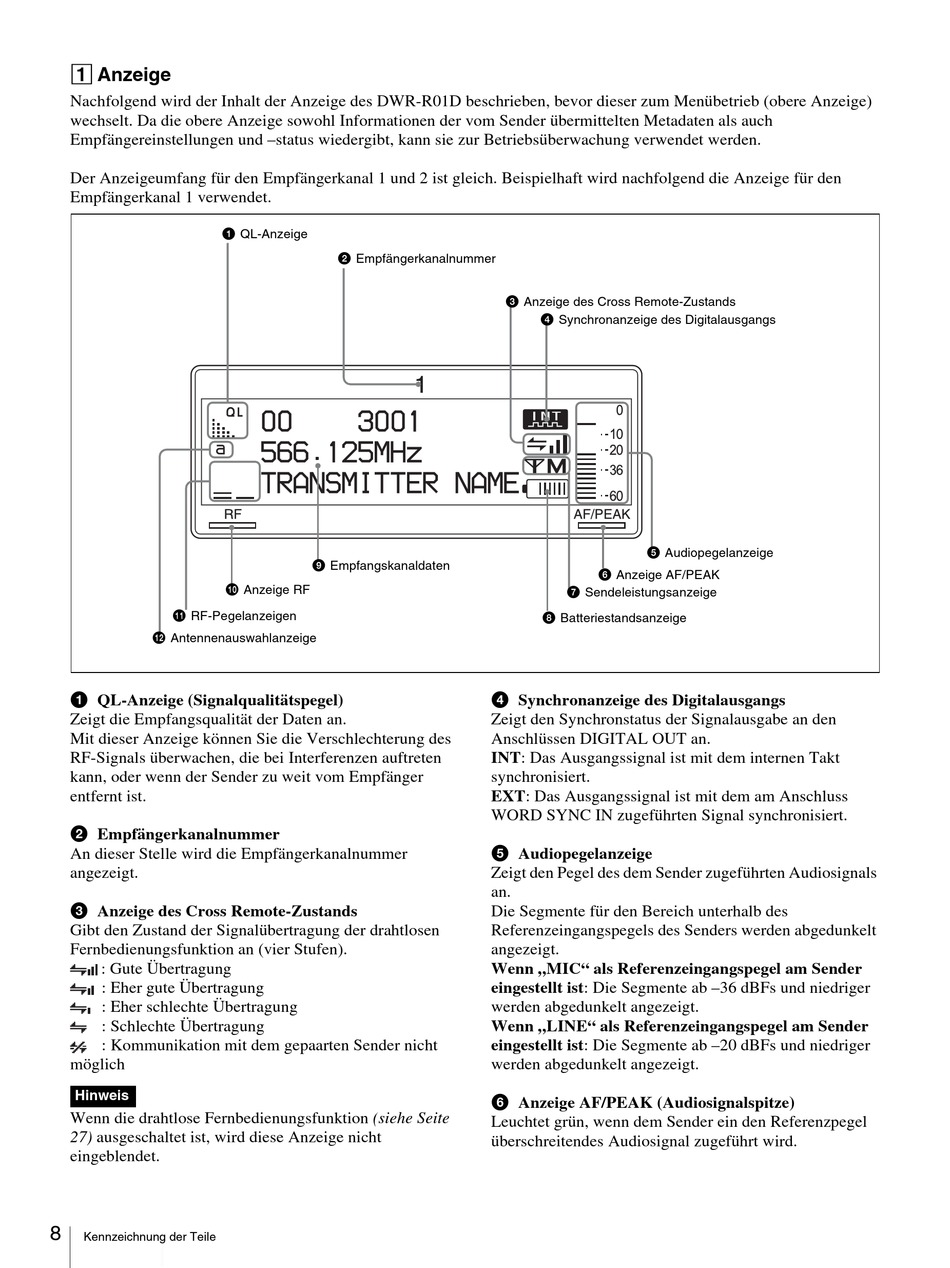

1 Anzeige
Nachfolgend wird der Inhalt der Anzeige des DWR-R01D beschrieben, bevor dieser zum Menübetrieb (obere Anzeige)
wechselt. Da die obere Anzeige sowohl Informationen der vom Sender übermittelten Metadaten als auch
Empfängereinstellungen und –status wiedergibt, kann sie zur Betriebsüberwachung verwendet werden.
Der Anzeigeumfang für den Empfängerkanal 1 und 2 ist gleich. Beispielhaft wird nachfolgend die Anzeige für den
Empfängerkanal 1 verwendet.
1 QL-Anzeige
0 Anzeige RF
qa RF-Pegelanzeigen
qs Antennenauswahlanzeige
a QL-Anzeige (Signalqualitätspegel)
Zeigt die Empfangsqualität der Daten an.
Mit dieser Anzeige können Sie die Verschlechterung des
RF-Signals überwachen, die bei Interferenzen auftreten
kann, oder wenn der Sender zu weit vom Empfänger
entfernt ist.
b Empfängerkanalnummer
An dieser Stelle wird die Empfängerkanalnummer
angezeigt.
c Anzeige des Cross Remote-Zustands
Gibt den Zustand der Signalübertragung der drahtlosen
Fernbedienungsfunktion an (vier Stufen).
: Gute Übertragung
: Eher gute Übertragung
: Eher schlechte Übertragung
: Schlechte Übertragung
: Kommunikation mit dem gepaarten Sender nicht
möglich
Hinweis
Wenn die drahtlose Fernbedienungsfunktion (siehe Seite
27) ausgeschaltet ist, wird diese Anzeige nicht
eingeblendet.
8
Kennzeichnung der Teile
2 Empfängerkanalnummer
9 Empfangskanaldaten
d Synchronanzeige des Digitalausgangs
Zeigt den Synchronstatus der Signalausgabe an den
Anschlüssen DIGITAL OUT an.
INT: Das Ausgangssignal ist mit dem internen Takt
synchronisiert.
EXT: Das Ausgangssignal ist mit dem am Anschluss
WORD SYNC IN zugeführten Signal synchronisiert.
e Audiopegelanzeige
Zeigt den Pegel des dem Sender zugeführten Audiosignals
an.
Die Segmente für den Bereich unterhalb des
Referenzeingangspegels des Senders werden abgedunkelt
angezeigt.
Wenn „MIC" als Referenzeingangspegel am Sender
eingestellt ist: Die Segmente ab –36 dBFs und niedriger
werden abgedunkelt angezeigt.
Wenn „LINE" als Referenzeingangspegel am Sender
eingestellt ist: Die Segmente ab –20 dBFs und niedriger
werden abgedunkelt angezeigt.
f Anzeige AF/PEAK (Audiosignalspitze)
Leuchtet grün, wenn dem Sender ein den Referenzpegel
überschreitendes Audiosignal zugeführt wird.
3 Anzeige des Cross Remote-Zustands
4 Synchronanzeige des Digitalausgangs
5 Audiopegelanzeige
6 Anzeige AF/PEAK
7 Sendeleistungsanzeige
8 Batteriestandsanzeige
