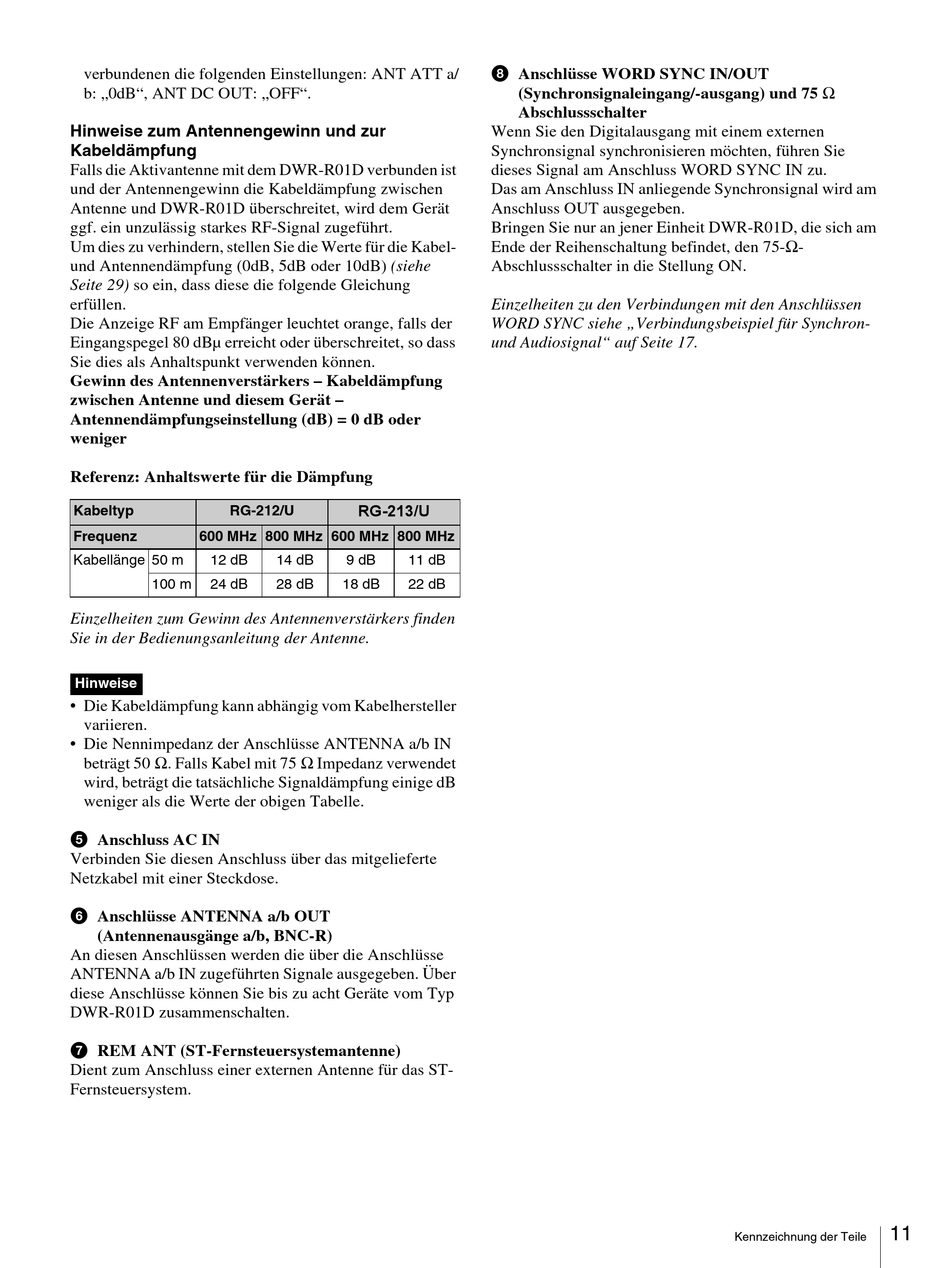

verbundenen die folgenden Einstellungen: ANT ATT a/
b: „0dB", ANT DC OUT: „OFF".
Hinweise zum Antennengewinn und zur
Kabeldämpfung
Falls die Aktivantenne mit dem DWR-R01D verbunden ist
und der Antennengewinn die Kabeldämpfung zwischen
Antenne und DWR-R01D überschreitet, wird dem Gerät
ggf. ein unzulässig starkes RF-Signal zugeführt.
Um dies zu verhindern, stellen Sie die Werte für die Kabel-
und Antennendämpfung (0dB, 5dB oder 10dB) (siehe
Seite 29) so ein, dass diese die folgende Gleichung
erfüllen.
Die Anzeige RF am Empfänger leuchtet orange, falls der
Eingangspegel 80 dBµ erreicht oder überschreitet, so dass
Sie dies als Anhaltspunkt verwenden können.
Gewinn des Antennenverstärkers – Kabeldämpfung
zwischen Antenne und diesem Gerät –
Antennendämpfungseinstellung (dB) = 0 dB oder
weniger
Referenz: Anhaltswerte für die Dämpfung
Kabeltyp RG-212/U
Frequenz 600 MHz 800 MHz 600 MHz 800 MHz
Kabellänge 50 m 12 dB
100 m 24 dB
Einzelheiten zum Gewinn des Antennenverstärkers finden
Sie in der Bedienungsanleitung der Antenne.
Hinweise
• Die Kabeldämpfung kann abhängig vom Kabelhersteller
variieren.
• Die Nennimpedanz der Anschlüsse ANTENNA a/b IN
beträgt 50 Ω. Falls Kabel mit 75 Ω Impedanz verwendet
wird, beträgt die tatsächliche Signaldämpfung einige dB
weniger als die Werte der obigen Tabelle.
e Anschluss AC IN
Verbinden Sie diesen Anschluss über das mitgelieferte
Netzkabel mit einer Steckdose.
f Anschlüsse ANTENNA a/b OUT
(Antennenausgänge a/b, BNC-R)
An diesen Anschlüssen werden die über die Anschlüsse
ANTENNA a/b IN zugeführten Signale ausgegeben. Über
diese Anschlüsse können Sie bis zu acht Geräte vom Typ
DWR-R01D zusammenschalten.
g REM ANT (ST-Fernsteuersystemantenne)
Dient zum Anschluss einer externen Antenne für das ST-
Fernsteuersystem.
RG-213/U
14 dB 9 dB 11 dB
28 dB 18 dB 22 dB
h Anschlüsse WORD SYNC IN/OUT
(Synchronsignaleingang/-ausgang) und 75 Ω
Abschlussschalter
Wenn Sie den Digitalausgang mit einem externen
Synchronsignal synchronisieren möchten, führen Sie
dieses Signal am Anschluss WORD SYNC IN zu.
Das am Anschluss IN anliegende Synchronsignal wird am
Anschluss OUT ausgegeben.
Bringen Sie nur an jener Einheit DWR-R01D, die sich am
Ende der Reihenschaltung befindet, den 75-Ω-
Abschlussschalter in die Stellung ON.
Einzelheiten zu den Verbindungen mit den Anschlüssen
WORD SYNC siehe „Verbindungsbeispiel für Synchron-
und Audiosignal" auf Seite 17.
11
Kennzeichnung der Teile
