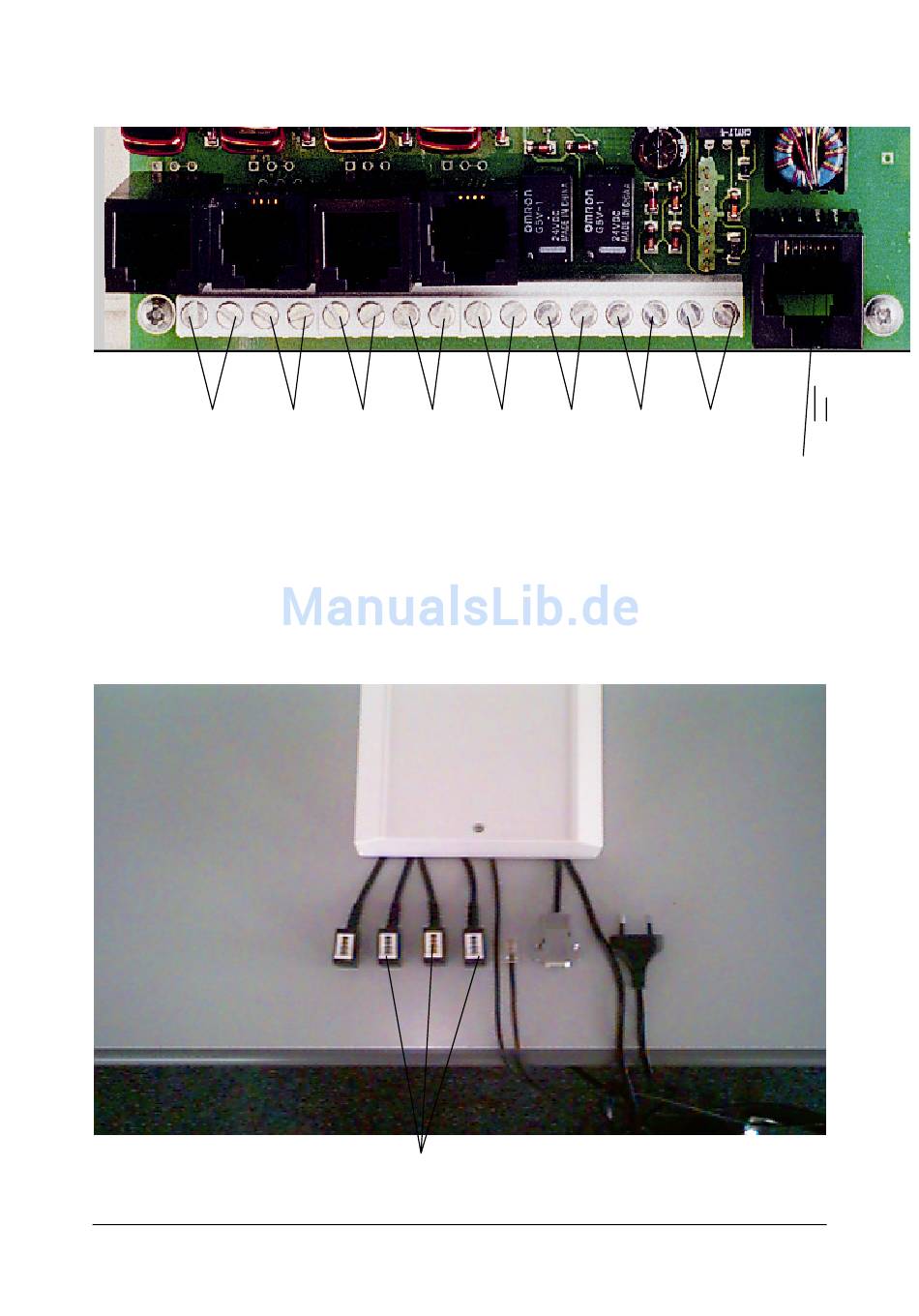

Die Anschlüsse sind verpolungssicher, d. h. Sie müssen nicht auf eine besondere Polung der
Anschlußleitungen achten.
a1/b1
Nebenstelle
21
a1/b1 = Nebenstelle 21
a2/b2 = Nebenstelle 22
a3/b3 = Nebenstelle 23
a4/b4 = Nebenstelle 24
A/B = Hör- und Sprechweg der Türfreisprecheinrichtung
Verst.= potentialfreier Kontakt zum Einschalten des Verstärkers der Türfreisprecheinrichtung
Türöff.= potentialfreier Kontakt zum Einschalten des Türöffners der Türfreisprecheinrichtung
Sens. = Klingelanschluß der Türfreisprecheinrichtung
Im Auslieferungszustand sind die TAE-Adapter 2, 3 und 4 nicht Bestandteil des Lieferumfangs.
C:\WINDOWS\TEMP\CEasy Home Bedienungsanleitung Stand 11.03.99.doc
a2/b2
a3/b4
a4/b4
22
23
24
TAE-Adapter 2, 3 und 4
A/B
Verstärker Türöffner Klingeleingang
(Sensor)
S
-Anschluß
0
Version 1.0 Seite 9
