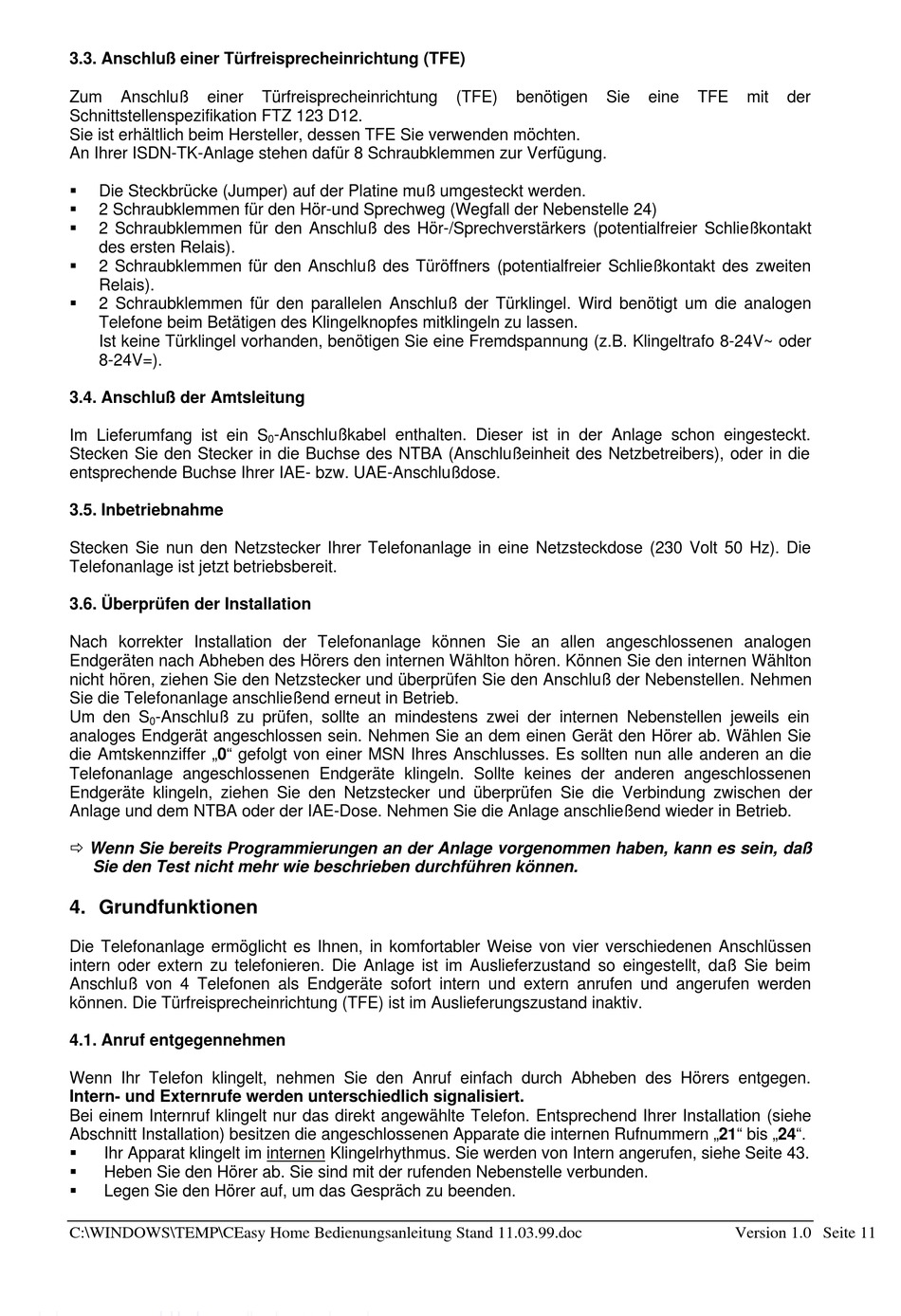

3.3. Anschluß einer Türfreisprecheinrichtung (TFE)
Zum
Anschluß
einer
Schnittstellenspezifikation FTZ 123 D12.
Sie ist erhältlich beim Hersteller, dessen TFE Sie verwenden möchten.
An Ihrer ISDN-TK-Anlage stehen dafür 8 Schraubklemmen zur Verfügung.
§
Die Steckbrücke (Jumper) auf der Platine muß umgesteckt werden.
§
2 Schraubklemmen für den Hör-und Sprechweg (Wegfall der Nebenstelle 24)
§
2 Schraubklemmen für den Anschluß des Hör-/Sprechverstärkers (potentialfreier Schließkontakt
des ersten Relais).
§
2 Schraubklemmen für den Anschluß des Türöffners (potentialfreier Schließkontakt des zweiten
Relais).
§
2 Schraubklemmen für den parallelen Anschluß der Türklingel. Wird benötigt um die analogen
Telefone beim Betätigen des Klingelknopfes mitklingeln zu lassen.
Ist keine Türklingel vorhanden, benötigen Sie eine Fremdspannung (z.B. Klingeltrafo 8-24V~ oder
8-24V=).
3.4. Anschluß der Amtsleitung
Im Lieferumfang ist ein S
Stecken Sie den Stecker in die Buchse des NTBA (Anschlußeinheit des Netzbetreibers), oder in die
entsprechende Buchse Ihrer IAE- bzw. UAE-Anschlußdose.
3.5. Inbetriebnahme
Stecken Sie nun den Netzstecker Ihrer Telefonanlage in eine Netzsteckdose (230 Volt 50 Hz). Die
Telefonanlage ist jetzt betriebsbereit.
3.6. Überprüfen der Installation
Nach korrekter Installation der Telefonanlage können Sie an allen angeschlossenen analogen
Endgeräten nach Abheben des Hörers den internen Wählton hören. Können Sie den internen Wählton
nicht hören, ziehen Sie den Netzstecker und überprüfen Sie den Anschluß der Nebenstellen. Nehmen
Sie die Telefonanlage anschließend erneut in Betrieb.
Um den S
-Anschluß zu prüfen, sollte an mindestens zwei der internen Nebenstellen jeweils ein
0
analoges Endgerät angeschlossen sein. Nehmen Sie an dem einen Gerät den Hörer ab. Wählen Sie
die Amtskennziffer „0" gefolgt von einer MSN Ihres Anschlusses. Es sollten nun alle anderen an die
Telefonanlage angeschlossenen Endgeräte klingeln. Sollte keines der anderen angeschlossenen
Endgeräte klingeln, ziehen Sie den Netzstecker und überprüfen Sie die Verbindung zwischen der
Anlage und dem NTBA oder der IAE-Dose. Nehmen Sie die Anlage anschließend wieder in Betrieb.
ð Wenn Sie bereits Programmierungen an der Anlage vorgenommen haben, kann es sein, daß
Sie den Test nicht mehr wie beschrieben durchführen können.
4. Grundfunktionen
Die Telefonanlage ermöglicht es Ihnen, in komfortabler Weise von vier verschiedenen Anschlüssen
intern oder extern zu telefonieren. Die Anlage ist im Auslieferzustand so eingestellt, daß Sie beim
Anschluß von 4 Telefonen als Endgeräte sofort intern und extern anrufen und angerufen werden
können. Die Türfreisprecheinrichtung (TFE) ist im Auslieferungszustand inaktiv.
4.1. Anruf entgegennehmen
Wenn Ihr Telefon klingelt, nehmen Sie den Anruf einfach durch Abheben des Hörers entgegen.
Intern- und Externrufe werden unterschiedlich signalisiert.
Bei einem Internruf klingelt nur das direkt angewählte Telefon. Entsprechend Ihrer Installation (siehe
Abschnitt Installation) besitzen die angeschlossenen Apparate die internen Rufnummern „21" bis „24".
§
Ihr Apparat klingelt im internen Klingelrhythmus. Sie werden von Intern angerufen, siehe Seite 43.
§
Heben Sie den Hörer ab. Sie sind mit der rufenden Nebenstelle verbunden.
§
Legen Sie den Hörer auf, um das Gespräch zu beenden.
C:\WINDOWS\TEMP\CEasy Home Bedienungsanleitung Stand 11.03.99.doc
Türfreisprecheinrichtung
-Anschlußkabel enthalten. Dieser ist in der Anlage schon eingesteckt.
0
(TFE)
benötigen
Sie
eine
TFE
mit
der
Version 1.0 Seite 11
