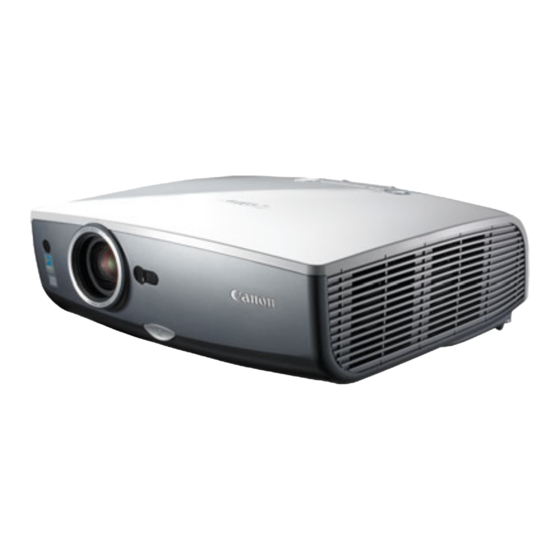

MULTIMEDIA-PROJEKTOR
Bedienungsanlei-
tung
Inhaltsverzeichnis
Sicherheitsanweisungen
Vor Inbetriebnahme
Ein Bild projizieren
Nützliche Funktionen während einer Präsentation
Menüfunktionen einrichten
Ein Bild von einer Digitalkamera oder einem USB
Flash-Speicher projizieren (SX80 II)
Den Projektor an ein Netzwerk anschließen
(SX80 II)
Anhang
Index
GER

Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Canon SX800
Inhaltszusammenfassung für Canon SX800
- Seite 1 Inhaltsverzeichnis Sicherheitsanweisungen MULTIMEDIA-PROJEKTOR Vor Inbetriebnahme Ein Bild projizieren Nützliche Funktionen während einer Präsentation Bedienungsanlei- tung Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index...
-
Seite 2: Funktionen Der Sx80 Markii/Sx800 Multimedia-Projektor
Funktionen der SX80 MarkII/SX800 Multimedia-Projektor Vielen Dank, dass Sie sich für den Kauf eines Canon-Projektors entschieden haben. Der Multimedia-Projektor SX80 MarkII/SX800 (nachfolgend als der Projektor bezeichnet) ist ein Hochleistungsprojektor, mit dem hochauflösende Computerbildschirme, hochwertige Digitalbilder (SX80 II) und Bilder von Digitalkameras und USB-Flash- Speichersticks (SX80 II) auf Leinwänden abgebildet werden können. - Seite 3 Funktionen der SX80 MarkII/SX800 Multimedia-Projektor Verschiedene Bildmodi für speziellen Gebrauch Ihres Projektors (SX80 II) Wenn Sie ein digitales Foto-Standbild oder ein Bild projizieren, das auf einem sRGB- kompatiblen Monitor verarbeitet wurde, können Sie das Bild mit höherer Farbtiefe auf dem Bildschirm projizieren, indem die geeignete Bildkorrekturfunktion für die entsprechende Beleuchtungsumgebung einbezogen wird.
- Seite 4 Funktionen der SX80 MarkII/SX800 Multimedia-Projektor Bedienungsanleitung (dieses Dokument) Dies ist eine Bedienungsanleitung für den SX80 MarkII/SX800 Multimedia-Projektor. Sie enthält detaillierte Informationen zur Bedienung des Projektors. Lesen Sie diese Anleitung bitte aufmerksam durch, damit eine optimale und sichere Bedienung des Projektors gewährleistet ist.
-
Seite 5: Kurzanleitung
Kurzanleitung Diese Kurzanleitung soll Ihnen dabei helfen, die Funktionen dieses Projektors kennen zu lernen, um sie zum Beispiel zum Erstellen attraktiver Präsentation zu verwenden. Den Projektor anschließen Eine Präsentation erstellen Den Projektor an einen Rechner anschließen Vorübergehendes Ausblenden eines Bildes (S40 –... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionen der SX80 MarkII/SX800 Multimedia-Projektor ........2 Kurzanleitung ....................... 5 SICHERHEITSANWEISUNGEN.................. 12 Sicherheitsmaßnahmen ......................13 ■ LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE ZUM SPÄTEREN NACHSCHLAGEN GUT AUF.............. 14 ■ Hinweise für Deutschland ....................17 Netzkabelanforderungen ......................17 Vorsichtsmaßnahmen zur Manipulation der Batterien der Fernbedienung ...... - Seite 7 Inhaltsverzeichnis ■ An analoge Videoausgangsbuchse anschließen (Analoganschluss) ......45 ■ Audio auf Lautsprecher ausgeben.................. 47 ■ Digitalkamera oder USB Flash-Speicher anschließen (SX80 II)........48 Projektion starten.......................49 ■ Das Sprachwahlfenster wird angezeigt................50 ■ Wenn das Fenster zur Passwort-Eingabe angezeigt wird..........51 ■...
- Seite 8 Logos zu Beginn der Projektion auswählenScreen (SX80 II)........... 90 Kein Signalbildschirm (SX800)....................90 Bildschirm wenn leer (SX800) ....................91 Logos zu Beginn der Projektion auswählen (SX800) ............... 91 Auswahl des Seitenverhältnisses der Leinwand ..............92 Bildqualität einstellen ....................93 Bildqualität auswählen......................93 Einstellen der Bildhelligkeit.......................
- Seite 9 Inhaltsverzeichnis Farbeinstellung vornehmen (Analog PC) (SX800) ..............97 Farbeinstellung vornehmen (Komponenten/Video) (SX800) ............ 98 Erweiterte Einstellung vornehmen (Rauschminderung) ............98 Erweiterte Einstellung vornehmen (Dynamisches Gamma) ............. 99 Erweiterte Einstellung vornehmen (Speicherfarbkorrektur) (SX80 II) ........99 Erweiterte Einstellung vornehmen (Autom.Hautton-Justierung) (SX800)....... 100 Feinfarbeinstellung vornehmen (6-Achsen-Farbeinstellung) (SX80 II) ........
- Seite 10 Inhaltsverzeichnis ■ Bilddatei zur Projektion auswählen ................122 Funktionen für das projizierte Bild ..................123 ■ Zum vorherigen/nächsten Bild wechseln..............123 ■ Ein Bild drehen......................123 ■ Zum USB-Filebrowser zurückkehren ................123 Eine Diashow von Daten auf USB Flash-Speicher zeigen............. 124 ■...
- Seite 11 Inhaltsverzeichnis Unterstützte Computer-Signalarten................150 Beziehung zwischen Projektionsbildgröße und Projektionsabstand ....151 Glossar ........................152 Technische Daten.....................156 ■ Projektor......................... 156 ■ Fernbedienung ......................156 ■ Außenansicht ......................... 157 ■ ANALOG PC-1 (SX800), ANALOG PC-2/KOMPONENTEN-Eingangsbuchse ....157 ■ Service-Port (CONTROL)....................158 Index ..........................160 Menükonfiguration ....................164...
-
Seite 12: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche nützliche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden, und außerdem wird die Lebensdauer des Projektors erhöht. Durch Bedienungsfehler wird nicht nur die Lebensdauer des Projektors verkürzt, sondern es können Störungen auftreten, die eine Brand- oder Unfallgefahr mit sich führen können. -
Seite 13: Sicherheitsmaßnahmen
SICHERHEITSANWEISUNGEN Sicherheitsmaßnahmen WARNUNG:UM FEUERGEFAHR UND DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, DARF DAS GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. • Blicken Sie während des Betriebes nicht direkt in das Projektionsobjektiv. Das intensive Licht kann zu Augenschäden führen. Achten Sie diesbezüglich bitte auch auf Kinder im Projektionsraum. -
Seite 14: Lesen Sie Diese Bedienungsanleitung Und Bewahren Sie Sie Zum Späteren Nachschlagen Gut Auf
SICHERHEITSANWEISUNGEN ■LESEN SIE DIESE BEDIENUNGSANLEITUNG UND BEWAHREN SIE SIE ZUM SPÄTEREN NACHSCHLAGEN GUT AUF. Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Sicherheits- und Bedienungsanweisungen sorgfältig durch. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Für die Reinigung des Projektors müssen Sie den Netzstecker aus der Steckdose ziehen. Verwenden Sie zum Reinigen des Projektors keine Flüssig- oder Sprayreinigungsmittel. - Seite 15 Sie sich an Ihre Stadtverwaltung, den öffentlich- rechtlichen Entsorgungsträger, eine autorisierte Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihre Müllabfuhr oder besuchen Sie www.canon-europe.com/environment. (EWR: Norwegen, Island und Liechtenstein) An der Rückseite und an der Unterseite des Gehäuses sind Lüftungsöffnungen für die Luftzufuhr vorhanden, um einen zuverlässigen Betrieb zu gewährleisten und das Gerät...
- Seite 16 SICHERHEITSANWEISUNGEN Stecken Sie keine Gegenstände in die Gehäuseöffnungen, weil durch einen Kurzschluss ein Feuer oder ein elektrischer Schlag verursacht werden kann.Verschütten Sie keine Flüssigkeiten auf dem Projektor. Der Projektor darf nicht in der Nähe des Luftauslasses einer Klimaanlage aufgestellt werden. Beachten Sie unbedingt die Angaben zur Stromversorgung auf dem Schild.
-
Seite 17: Hinweise Für Deutschland
SICHERHEITSANWEISUNGEN ■Hinweise für Deutschland Verwendung in Deutschland Dieses Gerät ist für den Betrieb in Wohn-, Gewerbe- und Leichtindustriegebieten vorgesehen. Netzkabelanforderungen Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät gekauft wurde. DIE VERWENDETE STECKDOSE MUSS SICH IN DER NÄHE DES GERÄTES BEFINDEN UND GUT ZUGÄNGLICH SEIN. -
Seite 18: Vorsichtshinweise Für Die Handhabung Der Lampe
Arzt aufsuchen. • Auch die im Projektor verstreuten Glassplitter müssen entfernt werden. Bitten Sie den Canon-Kundendienst, das Geräteinnere zu überprüfen bzw. zu säubern und die Lampe durch eine neue zu ersetzen. Wenn der Projektor einen fälligen Lampenwechsel anzeigt (LAMP REPLACE-Anzeige leuchtet zweimal auf), •... -
Seite 19: Tragen/Transportieren Des Projektors
SICHERHEITSANWEISUNGEN Tragen/Transportieren des Projektors • Dieser Projektor ist ein Präzisionsgerät. Schützen Sie ihn vor starken Stößen, und stellen Sie ihn nicht auf den Kopf. • Setzen Sie den Objektivdeckel auf, um das Objektiv zu schützen. Die zum Vorsicht Lieferumfang gehörende Tragetasche ist zum Schutz gegen Staubeintritt und Kratzer am Gehäuse vorgesehen. - Seite 20 SICHERHEITSANWEISUNGEN Den Projektor immer in senkrechter Position aufstellen. Fehler bei der Aufstellung können Funktionsstörungen und Unfälle zur Folge haben. • Der Projektor darf nicht um mehr als 20 Grad Vorsicht nach oben oder unten geneigt stehen. 20° • Wenn Sie möchten, dass der Projektor nach 20°...
-
Seite 21: Vor Inbetriebnahme
Inhaltsverzeichnis Sicherheitsanweisungen Vor Inbetriebnahme Inbetriebnahme Ein Bild projezieren Nützliche Funktionen während einer Präsentation Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projezieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 22: Mitgeliefertes Zubehör
Fernbedienung (DVI/Mini D-sub, 15-polig) (SX80 II) YH7-2052 Netzkabel Komponentenkabel Computeranschlusskabel (RCA/Mini D-sub, 15-polig) (VGA/Mini D-sub, 15-polig) YH7-2084 (SX800) YH7-2307 Objektivdeckel Objektivdeckelschnur Tragetasche Bedienungsanleitung (CD-ROM) Garantiekarte Wichtige Informationen und Kurzanleitung ■Objektivdeckel aufsetzen Führen Sie die Objektivdeckelschnur wie in der Abbildung rechts gezeigt durch die Öffnung im Objektivdeckel und... -
Seite 23: Projektor In Die Tragetasche Setzen
Mitgeliefertes Zubehör ■Projektor in die Tragetasche setzen Lagern Sie den Projektor und das Zubehör wie in der Abbildung unten gezeigt in der Tragetasche. Die Tragetasche dient dazu, das Projektorgehäuse vor Schmutz oder Kratzern zu schützen, sie schützt das Gerät jedoch nicht vor Schlägen oder Stößen. Bedienungsanleitung (CD-ROM) Wichtige Informationen... -
Seite 24: Teilebezeichnungen
Teilebezeichnungen Haupteinheit des Projektors (SX80 MarkII wird auf folgenden Abbildungen verwendet) ■Vorderseite Stellen Sie sicher, dass Sie während Öffnung für Diebstahlsicherung der Projektion den Objektivdeckel Durch diese Öffnung kann ein entfernen. Andernfalls kann sich der handelsübliches Diebstahlsicherungskabel Vorsicht Deckel verformen, und es besteht angebracht werden. -
Seite 25: Unterseite
Teilebezeichnungen ■Unterseite Luftfilter (S144) Befestigungsöffnung für Objektivdeckelschnur (S22) Verstellfuß (S37) Bohrungen für Installation der Deckenmontagehalterung (M4x5) (S157) Lampenabdeckung (S146) Lufteinlass Blockieren Sie nicht den Lufteinlass. Andernfalls kann sich der Deckel verformen, und es Vorsicht besteht Brandgefahr. Lufteinlass Hinterer Verstellfuß (für Feineinstellung) Deckenmontage des Projektors Sie können den Projektor auch unter der Decke montieren. -
Seite 26: Fernbedienung
Teilebezeichnungen Fernbedienung Dieser Projektor kann durch Drücken der Tasten auf der Fernbedienung oder der Tasten am Gerät bedient werden. Die Fernbedienung ermöglicht den Zugriff auf alle Funktionen des Projektors. POWER-Taste (S49, S68) Zum Ein- und Ausschalten des Projektors. ASPECT-Taste (S66) Zur Umstellung zwischen den Bildseitenverhältnis-Modi. - Seite 27 Teilebezeichnungen AUTO-SET-Taste (S53) Führt automatisch die Einstellung des Eingangssignals, Anpassung der Trapezverzerrung und Bildschärfe (SX80 II) und Bildschirmfarbenkorrektur (SX80 II) durch. AUTO PC-Taste (S57) Zum automatischen Einstellen des Trackings usw. in Übereinstimmung mit dem Signal INPUT-Taste (S55) vom Computer, wenn Analog PC-1 Zum Umschalten zwischen den oder Analog PC-2 ausgewählt ist.
-
Seite 28: Bedienfeld
Teilebezeichnungen Bedienfeld KEYSTONE-Taste FOCUS-Taste (S59) Zum Korrigieren der Trapezverzerrung. (S60) Zum Einstellen der Schärfe. [ ] [ ]: Zur Trapezkorrektur. [ ] [ ]: Zur Grobeinstellung. Drücken Sie KEYSTONE und anschließend [<] [>]: Zur Feineinstellung. AUTO-SET, um die Trapezverzerrung Drücken Sie beim SX80 MarkII FOCUS automatisch einzustellen. -
Seite 29: Eingangsbuchsen
(S40, S42) Verwendet ein mitgeliefertes Kompo- nentenkabel, um ein Komponenten-Bild- (1)-B ANALOG PC-1 Eingangsbuchse signal zu empfangen (Komponenten). IN) (SX800) (S40) Zum Anschluss eines externen Monitor- (4) Monitor-Ausgangsbuchse (MONITOR Ausgangs von einem Computer. OUT) (SX80 II) (S42) Empfängt Analog-PC (Analog PC-1) oder Gibt ein analoges RGB-Signal für die... - Seite 30 Empfang der folgenden Audiosignale in der Reihenfolge von links. SX80 MarkII: "S-Video oder Video", "Digital PC/Analog PC-1" und "Analog PC-2/ Komponenten" SX800: "Video","Analog PC-1", und "Analog PC-2/ Komponenten" Der interne Lautsprecher gibt das Audiosignal für das Signal des ausgewählten Bildes aus.
-
Seite 31: Vorbereiten Der Fernbedienung
Vorbereiten der Fernbedienung ■Einsetzen der Batterien in die Fernbedienung Öffnen Sie den Deckel des Setzen Sie die Batterien ein. Schließen Sie das Batteriefachs. Legen Sie zwei neue AAA- Batteriefach mit dem Drücken Sie den Deckel Batterien mit korrekt Deckel. nach unten, und schieben ausgerichteten Polen (+ Sie ihn zur Seite. -
Seite 33: Ein Bild Projizieren
Inhaltsverzeichnis Sicherheitsanweisungen Ein Bild Vor Inbetriebnahme projizieren Ein Bild projizieren Nützliche Funktionen während einer Präsentation Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 34: Schritte Zum Aufstellen Des Projektors Und Zur Projektion Eines Bildes
Soll ein Bild von einem Laptop projiziert werden? Für einen Laptop den Monitorausgang (S51) anstellen und anschließend mit Auto-Setup Nein weitermachen. Beim SX800 die Schärfe von Auto-Setup-Funktion ausführen (S52) Hand einstellen. Wurde das Bild korrekt projiziert? Projektion ist abgeschlossen. Nein Ein Eingangssignal auswählen (S54) Wurde das Bild korrekt projiziert? Projektion ist abgeschlossen. -
Seite 35: Projektor Aufstellen
Projektor aufstellen ■Vor der Leinwand platzieren Stellen Sie den Projektor vor der Leinwand auf. • Der Projektor muss parallel zur Leinwand stehen, um eine verzerrungsfreie Leinwand Bilddarstellung zu gewährleisten. • Das projizierte Bild darf weder direkt einfallendem Sonnenlicht noch anderen Lichtquellen ausgesetzt sein. -
Seite 36: Auf Einer Ebenen Fläche Aufstellen
Projektor aufstellen ■Auf einer ebenen Fläche aufstellen Den Projektor so horizontal wie möglich aufstellen. Wenn der Projektor nach oben gerichtet werden soll, (zum Beispiel, wenn die Leinwand höher hängt), befolgen Sie die Anleitung unter "Nach oben geneigter Projektor" auf der folgenden Seite. -
Seite 37: Nach Oben Geneigter Projektor
Projektor aufstellen ■Nach oben geneigter Projektor Wenn die Leinwand höher steht, den Projektor mit dem Verstellfuß nach oben richten. Er kann bis um 10º nach oben gerichtet werden. Die Trapezverzerrung des projizierten Bildes kann mit Auto-Trapez (S52) oder mit der Funktion zur Einstellung der Trapezverzerrung (S60) korrigiert werden. -
Seite 38: Den Projektor Anschließen
Den Projektor anschließen Geräte und Eingangsbuchsen zum Anschluss an den Projektor Digital PC Verwenden Sie diesen Namen, um das passende : Videosignal oder Datenfluss Analog PC-1 Bild auszuwählen. DVI-I Der Name der Buchse, an die ein Gerät (Sxxx) : Verweis auf die entsprechende(n) Eingangsbuchse angeschlossen wird. -
Seite 39: Sx800
Den Projektor anschließen ■SX800 Analog PC-2 Analog PC-1 Komponenten ANALOG PC-2/ ANALOG PC-1- KOMPONENTEN Eingangs- Eingangsbuchse buchse Computer (S40) Computer (S41) AV-Gerät (S46) Service-Buchse (reserviert) Video AUDIO Ausgangs- VIDEO IN-Buchse AUDIO IN-Buchse buchse AV-Gerät (S45) Verstärkter Audiosignal für jeden Lautsprecher... -
Seite 40: Projektor An Einen Computer Anschließen
An ANALOG PC-1/ DVI-I IN Monitorausgangs- buchse (Mini D-sub, 15-polig) An ANALOG PC-1 Mitgeliefertes VGA-Kabel (SX800) Zum Anschluss eines entsprechenden Audiosignals: An AUDIO IN AUDIO-Ausgangsbuchse Handelsübliches Audio-Kabel (AUDIO OUT) Verwenden Sie ein Audio-Kabel ohne internen Widerstand. Bei Verwendung eines Audio-... - Seite 41 Monitorausgangs- buchse (Mini D-sub, 15-polig) Zum Anschluss eines entsprechenden Audiosignals: An AUDIO IN AUDIO-Ausgangsbuchse Handelsübliches Audio-Kabel (AUDIO OUT) Mitgeliefertes VGA-Kabel (SX800) An ANALOG PC-2/ KOMPONENTEN IN Monitorausgangs- buchse (Mini D-sub, 15-polig) Zum Anschluss eines entsprechenden Audiosignals: An AUDIO IN AUDIO-Ausgangsbuchse Handelsübliches Audio-Kabel...
-
Seite 42: An Dvi-Monitorausgangsbuchse (Digitalanschluss) Anschließen (Sx80 Ii)
Den Projektor anschließen ■ An DVI-Monitorausgangsbuchse (Digitalanschluss) anschließen (SX80 II) DVI-Kabel (Eingangssignal-Typ: [Digital PC] - S54) Computer Projektor An ANALOG PC-1/ DVI-I IN Monitorausgang DVI-Digitalkabel (LV-CA29, Option) sbuchse (DVI-Buchse) Zum Anschluss eines entsprechenden Audiosignals: An AUDIO IN AUDIO-Ausgangsbuchse Handelsübliches Audio-Kabel (AUDIO OUT) Verwenden Sie ein Audio-Kabel ohne internen Widerstand. - Seite 43 Den Projektor anschließen Audio auf Lautsprecher ausgeben Der Ausgangston projizierter Bilder kann auch an AV-Geräte oder verstärkte Lautsprecher ausgegeben werden. Projektor Lautsprecher AUDIOAUSGANG RCA-Buchse Mini-Jack Handelsübliches Audio-Kabel Audio-Eingangsbuchse (AUDIO IN) • Der Lautsprecher gibt das Audiosignal entsprechend dem Signal des ausgewählten Bildes aus.
-
Seite 44: An Av-Gerät Anschließen
Den Projektor anschließen An AV-Gerät anschließen Verbinden Sie den Projektor mit einem AV-Gerät. Bevor Sie die Kabel anschließen, schalten Sie sowohl den Projektor als auch das AV- Gerät aus. Die Beschreibung dient nur als Beispiel. Ausführlichere Informationen finden Sie in dem Handbuch des AV-Geräts, das angeschlossen werden soll. -
Seite 45: An Analoge Videoausgangsbuchse Anschließen (Analoganschluss)
Den Projektor anschließen ■An analoge Videoausgangsbuchse anschließen (Analoganschluss) Video-Kabel (Eingangssignal-Typ: [Video] oder [S-Video] - S54) Verbinden Sie den Projektor über ein Video- oder S-VIDEO-Kabel, das zur Buchse des AV-Geräts passt mit dem AV-Gerät. Eingangssignaltyp ist [Video] oder [S-Video]. Sound ist für [Video] und [S-Video] gleich. [S-Video] wird nur beim SX80 MarkII unterstützt. - Seite 46 Den Projektor anschließen Mitgeliefertes Komponentenkabel (Eingangssignaltyp: [Komponenten] - S54) Ein Komponenten-Videosignal vom AV-Gerät kann an den Projektor geleitet werden, indem das mitgelieferte Komponentenkabel an die ANALOG PC-2/KOMPONENTEN- Eingangsbuchse des Projektors angeschlossen wird. Verwenden Sie ein handelsübliches Komponentenkabel, das zur Buchse des AV-Geräts passt, um das mitgelieferte Komponentenkabel anzuschließen.
-
Seite 47: Audio Auf Lautsprecher Ausgeben
Den Projektor anschließen ■Audio auf Lautsprecher ausgeben Der Ausgangston projizierter Bilder kann auch an AV-Geräte oder verstärkte Lautsprecher ausgegeben werden. Projektor Lautsprecher AUDIOAUSGANG RCA-Buchse Mini-Jack Handelsübliches Audio-Kabel Audio- Eingangsbuchse (AUDIO IN) Verwenden Sie ein Audio-Kabel ohne internen Widerstand. Durch die Verwendung eines Audio-Kabels mit einem integrierten Widerstand wird die Lautstärke verringert. -
Seite 48: Digitalkamera Oder Usb Flash-Speicher Anschließen (Sx80 Ii)
Den Projektor anschließen ■Digitalkamera oder USB Flash-Speicher anschließen (SX80 II) Der SX80 MarkII unterstützt PictBridge. Sie können eine PictBridge-fähige Digitalkamera, eine digitale Videokamera, einen USB - Speicherstick oder einen USB-Speicherkartenleser anschließen, um direkt Bilder zu projizieren. Digitalkamera Projektor USB Flash-Speicher An USB-Anschluss USB Flash-Speicher Digitalkamera... -
Seite 49: Projektion Starten
Projektion starten Prüfen Sie die Verbindung zwischen den Projektor und dem Rechner bzw. AV-Gerät. – Schließen Sie das Netzkabel an und vergewissern Sie sich, dass die [POWER]- Anzeige rot blinkt. Rotes Blinken: [POWER]-Anzeige zeigt an, dass die Lampe gekühlt wird. Warten Sie, bis die Anzeige durchgängig rot aufleuchtet. -
Seite 50: Das Sprachwahlfenster Wird Angezeigt
Wenn der Projektor ein Bild einwandfrei mit [AUTO-SETUP] projiziert, ist die Projektion abgeschlossen. Beim SX800 Schärfe manuell einstellen und Bildschirmfarbe manuell korrigieren. Um den Projektor auszuschalten, siehe Seite 68. Führen Sie in Abhängigkeit von den folgenden Situationen den entsprechenden Vorgang aus. -
Seite 51: Wenn Das Fenster Zur Passwort-Eingabe Angezeigt Wird
Projektion starten ■Wenn das Fenster zur Passwort-Eingabe angezeigt wird Wenn sie ein Passwort eingestellt haben, wird das Fenster zur Passwort-Eingabe angezeigt. Geben Sie Ihr Passwort ein. (S108) ■Wenn die Meldung "Kein Signal" angezeigt wird Bei einem Laptop muss der externe Monitorausgang angeschaltet werden. (S51) Drücken Sie die INPUT-Taste, um das passende Eingangssignal zu wählen. -
Seite 52: Die Leinwand Automatisch Einstellen
Hand einstellen. (Schärfe einstellen: S59, Trapezverzerrung korrigieren: Bildschirmfarbe korrigieren: S86) • Beim SX800 stellt die Auto-Setup-Funktion nicht die Schärfe ein. Bitte stellen Sie die Schärfe von Hand ein. (S59) • Wenn Sie für [Bildschirmseitenverhältnis] die Option [16:9 D. Bildvers.] auswählen, wird die [Auto-Setup]-Funktion deaktiviert und das folgende Fenster wird angezeigt. -
Seite 53: Auto-Setup-Funktion Ausführen
Die Leinwand automatisch einstellen ■Auto-Setup-Funktion ausführen Drücken Sie die AUTO-SET-Taste, um das Auto-Setup auszuführen. Fernbedienung Bedienfeld • Nach Abschluss des Auto-Setup wird das folgende Fenster angezeigt. Drücken Sie die OK-Taste. SX80 MarkII SX800... -
Seite 54: Ein Eingangssignal Auswählen (Input)
ANALOG PC-1/ Digital DVI-I IN SX80 II Computeranschlusskabel (mitgeliefert) ANALOG PC-1/ DVI-I IN SX80 II Analog PC-1 VGA-Kabel (mitgeliefert) ANALOG PC-1 SX800 ANALOG PC-2/ VGA-Kabel (handelsüblich) Analog SX80 II COMPONENT IN PC-2 SX800 Komponentenkabel (mitgeliefert) Handelsübliches Kompo- ANALOG PC-2/ nentenadapterkabel mit D-... -
Seite 55: Ein Eingangssignal Auswählen
Drücken Sie die INPUT-Taste, um ein Fenster unten rechts zu öffnen. Fernbedienung Bedienfeld SX80 MarkII SX800 Das gerade aktive Eingangssignal wird mit einem Kreis gekennzeichnet und in Orange hervorgehoben. Ein Eingangssignal, dass das Gerät zur Projektion bereit ist, wird in Weiß angezeigt. -
Seite 56: Bild Einstellen
Bild einstellen Anzeigeauflösung des Rechners einstellen Als Anzeigeauflösung des Computers "1400 x 1050 Pixel" oder die Auflösung wählen, die der Auflösung des Ausgangssignals des Computers basierend der Leistung des Projektors am ähnlichsten ist. (Auflösung: 1400 x 1050 Pixel). (S150) ■Windows Vista ■Windows XP Öffnen Sie im Start-Menü... -
Seite 57: Auto-Pc
Bild einstellen AUTO-PC Wenn Sie die AUTO PC-Taste drücken und es bei Wahl von [Analog PC-1] oder [Analog PC-2] zu einer Bewegung des angezeigten Bildes oder zu Flimmern kommt, wird der Projektor auf optimale Bedingungen eingestellt. Das Ergebnis der Anpassung wird für jedes Eingangssignal ([Analog PC-1] oder [Analog PC-2]) aufgezeichnet. -
Seite 58: Bildgröße Einstellen
Bild einstellen Bildgröße einstellen Mit der ZOOM -Taste die Größe des projizierten Bildes anpassen. Ändern Sie die Position des Projektors, wenn die Bildgröße zu groß bzw. zu klein ist, um mit der Zoom-Funktion angepasst werden zu können. (S35) Drücken Sie die Zoom-Taste, um das Fenster unten rechts zu öffnen. Fernbedienung Bedienfeld Drücken Sie die POINTER-Tasten, um die Bildgröße einzustellen. -
Seite 59: Schärfe Einstellen
Bild einstellen Schärfe einstellen Sie können die Schärfe mit der FOCUS-Taste einstellen. Das Projektionsbild wird unter Umständen unscharf angezeigt, wenn der Projektionsabstand außerhalb des Bereichs 1,2 m bis 9,1 m liegt. Stellen Sie den Projektor in die richtige Position, falls dies notwendig sein sollte. -
Seite 60: Trapezverzerrung Korrigieren
Bild einstellen Trapezverzerrung korrigieren Mit der D.SHIFT/KEYSTONE-Taste korrigieren Sie die Trapezverzerrung. • Die Trapezverzerrung kann innerhalb eines Bereichs von ± 20 Grad reguliert werden. Wenn die Trapezverzerrung zu groß ist, um korrigiert zu werden, verändern Sie die Position des Projektors. (S35) •... -
Seite 61: Trapezkorrektur Zurücksetzen
Bild einstellen Wenn die Trapezverzerrung eingestellt wurde, drücken Sie die OK-Taste. ■Trapezkorrektur zurücksetzen Befolgen Sie die folgenden Schritte, um die Trapezkorrektur zurückzusetzen. Drücken Sie die D.SHIFT/KEYSTONE-Taste zwei Mal, um das Fenster [Rückstellen Trapezkorrektur] anzuzeigen. Wählen Sie in dem Fenster [OK] mit der [<]-Taste aus, und drücken Sie anschließend die OK-Taste. -
Seite 62: Bildschirmseitenverhältnis Und Bildseitenverhältnis Auswählen
Bildschirmseitenverhältnis und Bildseitenverhältnis auswählen Markieren Sie ein optimales Seitenverhältnis für das projizierte Bild (Bildschirmseitenverhältnis) oder einen optimalen Bildschirmmodus (Bildseitenverhältnis) je nach Seitenverhältnis der Leinwand, Eingabebildsignaltyp usw., damit die Leinwandgröße optimal genutzt wird. • [Bildschirmseitenverhältnis]: Wählen Sie dasselbe Bildseitenverhältnis wie das der Leinwand. •... - Seite 63 Bildschirmseitenverhältnis und Bildseitenverhältnis auswählen Wählen Sie mit [ ] / [ ] ein Bildschirmseitenverhältnistyp. Fernbedienung Bedienfeld Wählen Sie diesen Modus aus, wenn Sie eine Leinwand mit einem Bildseitenverhältnis von 4:3 verwenden. 16:9 Wählen Sie dies, wenn Sie eine Leinwand mit Bildseitenverhältnis 16:9 haben.
-
Seite 64: Bild Mit 16:9 D. Bildvers. Verschieben
Bildschirmseitenverhältnis und Bildseitenverhältnis auswählen ■Bild mit 16:9 D. Bildvers. verschieben Drücken Sie die D.SHIFT/KEYSTONE-Taste, um das Fenster unten rechts zu öffnen. Fernbedienung Bedienfeld Wählen Sie [ ] / [ ], um das Bild zu verschieben. Fernbedienung Bedienfeld [ ]: Verschiebt das Bild [ ]: Verschiebt das Bild nach oben. -
Seite 65: Das Bildseitenverhältnis Auswählen
Bildschirmseitenverhältnis und Bildseitenverhältnis auswählen Das Bildseitenverhältnis auswählen Wählen Sie das Bildseitenverhältnis des projizierten Bildes basierend auf Eingangssignaltyp, Bildseitenverhältnis der Leinwand und Auflösung. Einzelheiten zum Bildseitenverhältnis finden Sie unter "Wenn Sie ein Bild von einem Computer projizieren" auf Seite 147. ■Arten von Bildseitenverhältnissen Automatisch Ein Bild wird mit dem Bildseitenverhältnis des Eingangssignals projiziert. -
Seite 66: Auswahl Eines Bildseitenverhältnisses
Bildschirmseitenverhältnis und Bildseitenverhältnis auswählen ■Auswahl eines Bildseitenverhältnisses Drücken Sie die ASPECT-Taste auf der Fernbedienung, um ein passendes Bildseitenverhältnis auszuwählen. Mit der ASPECT-Taste können Sie zwischen den verschiedenen Typen von Bildseitenverhältnissen umschalten. Einzelheiten zum Bildseitenverhältnis finden Sie unter "Wenn Sie ein Bild von einem Computer projizieren"... -
Seite 67: Bildmodus Auswählen
Bildmodus auswählen Sie können den Bildmodus in Abhängigkeit vom projizierten Bild auswählen. Sie können in jedem Bildmodus außerdem Helligkeit, Kontrast, Konturenschärfe, Gamma, Farbeinstellung, erweiterte Einstellung und Lampenmodus einstellen. (S93) ■Bildmodi Standard Wählen Sie diesen Modus aus, um Bilder fast mit Originalqualität zu projizieren, so dass die weißen Flächen korrekt angezeigt werden. -
Seite 68: Den Projektor Ausschalten
Den Projektor ausschalten Drücken Sie die POWER-Taste, um das Fenster unten rechts zu öffnen. Fernbedienung Bedienfeld Drücken Sie erneut die POWER-Taste, während die Bestätigungsmeldung angezeigt wird. Die Lampe erlischt, und die [POWER]-Anzeige zeigt durch rotes Blinken an, dass die Abkühlphase der Lampe begonnen hat. •... -
Seite 69: Nützliche Funktionen Während Einer Präsentation
Inhaltsverzeichnis Sicherheitsanweisungen Nützliche Vor Inbetriebnahme Funktionen Ein Bild projizieren während einer Nützliche Funktionen während einer Präsentation Präsentation Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 70: Nützliche Funktionen Während Einer Präsentation
Nützliche Funktionen während einer Präsentation Vorübergehendes Bild einfrieren Ausblenden eines Bildes Einsatzbeispiele: Einsatzbeispiele: • Am Ende der Präsentation • Sie möchten einen Vorgang mit dem • Wenn die Aufmerksamkeit der Anwesenden Computer ausführen, der für die Präsentation vom Bildschirm abgelenkt werden soll. nicht von Bedeutung ist. -
Seite 71: Lautstärke Einstellen
Nützliche Funktionen während einer Präsentation Lautstärke einstellen Ton stummschalten Einsatzbeispiele: Einsatzbeispiele: • Sie möchten die Lautstärke der Lautsprecher • Sie möchten den Ton zeitweilig ausschalten. des Projektors oder eines externen • Sie möchten den Ton ausschalten. Lautsprechers ändern. Fernbedienung Fernbedienung Drücken Sie die -Taste. -
Seite 72: Ein Bild Vergrößern/Verkleinern
Nützliche Funktionen während einer Präsentation Ein Bild vergrößern/ verkleinern Einsatzbeispiele: • Sie möchten während einer Präsentation Objekte wie z.B. ein kleines Diagramm vergrößern/verkleinern (bis zu 12x). • Sie möchten das aktuelle Thema besonders hervorheben. Sie können den Bereich zu dem Drücken Sie die Taste . -
Seite 73: Verstrichene Zeit Anzeigen
Nützliche Funktionen während einer Präsentation Verstrichene Zeit anzeigen Bild ohne Computer projizieren (SX80 II) Einsatzbeispiele: Einsatzbeispiele: • Sie möchten ein Bild von einer Digitalkamera • Ihre Präsentation soll nach einem festen projizieren. zeitlichen Ablauf erfolgen. • Sie möchten ein Bild von einem USB - Speicherstick projizieren. -
Seite 75: Menüfunktionen Einrichten
Inhaltsverzeichnis Sicherheitsanweisungen Menüfunktionen Vor Inbetriebnahme einrichten Ein Bild projizieren Nützliche Funktionen während einer Präsentation Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 76: Verwenden Der Menüs
Verwenden der Menüs Mit einem Menü kann die Bedienung des Projektors detailliert festgelegt werden. ■Menükonfiguration Das Menüfenster hat folgende vier Registerkarten: [Display-Einstellungen]- [Systemeinstellungen]- Registerkarte (S79) Registerkarte (S103) Sie können den Signaltyp oder die Sie können die Bedienung des Projektionsmethode der Eingangsbilder Projektors einstellen. -
Seite 77: Basisbedienung Des Menüs
Verwenden der Menüs ■Basisbedienung des Menüs Drücken Sie die MENU-Taste, um das Menüfenster anzuzeigen. Fernbedienung Bedienfeld Drücken Sie [<] / [>], um eine Registerkarte auszuwählen. Fernbedienung Bedienfeld • Wenn die Position der Registerkarte nicht in Orange hervorgehoben ist, verschieben Sie mit [ ] / [ ] die Hervorhebung nach oben. Wählen Sie [ ] / [ ], um eine Menüoption auszuwählen. - Seite 78 Verwenden der Menüs Zur Auswahl von Inhalten. Auswahl von verschiedenen Inhalten in Abhängigkeit von Optionen. Auswahl aus einer Liste Beispiel: Bildseitenverhältnis 1. Drücken Sie die OK-Taste oder [>], und eine Liste mit Inhalten wird angezeigt. 2. Wählen Sie [ ] / [ ] zur Auswahl von Inhalten.
-
Seite 79: Darstellungsstatus Einstellen
Darstellungsstatus einstellen Einen Bildprojektionsmodus auswählen Zoom Ein Bild mit 4:3 Bildseitenverhältnis [Bildseitenverhältnis] wird in die Mitte der Leinwand projiziert, vergrößert zu 16:9 HDMI Komponenten Bildseitenverhältnis, wobei der obere Digital PC Video/S-Video und der untere Bildrand abgeschnitten Analog PC sind. Wählen Sie diese Einstellung, wenn Sie Visual Software mit einem Bildseitenverhältnis von 4:3 projizieren Display-Einstellungen... -
Seite 80: Einen Eingangssignaltyp Auswählen (Analog Pc)
Darstellungsstatus einstellen Einen Eingangssignaltyp auswählen Einen Eingangssignaltyp auswählen (Video/ (Analog PC) S-Video*) [Auswahl des Eingangssignals] [Auswahl des Eingangssignals] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC * gilt nur für SX80 MarkII Display-Einstellungen Display-Einstellungen Auswahl des Eingangssignals Auswahl des Eingangssignals Sie können die Einstellung selbst... -
Seite 81: Eine Eingangssignalart Auswählen (Komponenten)
Darstellungsstatus einstellen Eine Eingangssignalart auswählen Eingangssignal justieren (Analog PC) – (Komponenten) Gesamte Punkte [Auswahl des Eingangssignals] [Eingangssignal-Einstellungen] - [Gesamte Punkte] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen Auswahl des Eingangssignals Eingangssignal-Einstellungen Gesamte Punkte Sie können die Eingangssignalart manuell auswählen, wenn ein Videobild von einem... -
Seite 82: Eingangssignal Justieren (Analog Pc) - Tracking
Darstellungsstatus einstellen Eingangssignal justieren (Analog PC) – Eingangssignal einstellen (Analog PC) – Tracking Horizontale Position [Eingangssignal-Einstellungen] - [Tracking] [Eingangssignal-Einstellungen] - [Horizontale Position] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen Eingangssignal-Einstellungen Eingangssignal-Einstellungen Tracking Horizontale Position Sie können den zeitlichen Ablauf für das... -
Seite 83: Eingangssignal Einstellen (Analog Pc) - Vertikale Position
Darstellungsstatus einstellen Eingangssignal einstellen (Analog PC) – Eingangssignal einstellen (Analog PC) – Vertikale Position Horizontale Pixel [Eingangssignal-Einstellungen] - [Vertikale Position] [Eingangssignal-Einstellungen] - [Horizontale Pixel] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen Eingangssignal-Einstellungen Eingangssignal-Einstellungen Vertikale Position... -
Seite 84: Eingangssignal Einstellen (Analog Pc) - Vertikale Pixel
Darstellungsstatus einstellen Eingangssignal einstellen (Analog PC) – HDMI-Eingangspegel auswählen (SX80 II) Vertikale Pixel [HDMI-Eingangspegel] [Eingangssignal-Einstellungen] - [Vertikale Pixel] HDMI Komponenten Digital PC Video/S-Video HDMI Komponenten Analog PC Digital PC Video/S-Video Analog PC Display-Einstellungen Display-Einstellungen HDMI-Eingangspegel Eingangssignal-Einstellungen Sie können diese Einstellung wählen, wenn Sie Visual Software mit den HDMI- Vertikale Pixel Signalen projizieren. -
Seite 85: Wählen Sie Hdmi-Overscan (Sx80 Ii)
Darstellungsstatus einstellen Wählen Sie HDMI-Overscan (SX80 II) Progressiv-Verarbeitung ausführen [HDMI-Overscan] [Progressiv] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen HDMI-Overscan Progressiv Sie können diese Einstellung wählen, Diese Einstellung ist für Bilder mit geringer wenn Sie Visual Software mit den HDMI- Auflösung geeignet. -
Seite 86: Eine Menüposition Auswählen
Darstellungsstatus einstellen Eine Menüposition auswählen Bildschirmfarbe korrigieren [Menüposition] [Bildschirmfarbe] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen Menüposition Bildschirmfarbe Sie können die Farbqualität der projizierten Sie können die Position des angezeigten Bilder entsprechend der Farbe der Projekti- Menü... -
Seite 87: Projektion Umkehren
• Verwenden Sie die als Zubehör erhältliche ler Richtung gespiegelt. Klammer, um den Projektor an der Decke zu Drücken Sie die OK-Taste, um die montieren. Wenden Sie sich hierfür an Ihren Canon-Händler. Einstellung zu bestätigen, und drücken • Die Trapezverzerrung wird zurückgesetzt. Sie anschließend die MENU-Taste. -
Seite 88: Ein Logo Aufzeichnen (Sx800)
Darstellungsstatus einstellen Ein Logo aufzeichnen (SX800) Darstellungsposition für Benutzerlogo auswählen (SX800) [Benutzerbildschirm-Einst.] - [Logo-Aufzeichnung] [Benutzerbildschirm-Einst.] - [Logoposition] Analog PC Komponenten Analog PC Video Komponenten Video Display-Einstellungen Display-Einstellungen Benutzerbildschirm-Einst. Benutzerbildschirm-Einst. Logo-Aufzeichnung Logoposition Sie können einen Teil der Bilder aufzeichnen, die als [Benutzerlogo] Sie können die Einblendposition für das... -
Seite 89: Kein Signalbildschirmscreen (Sx80 Ii)
Darstellungsstatus einstellen Kein SignalbildschirmScreen (SX80 II) Bildschirm wenn leerScreen (SX80 II) [Benutzerbildschirm-Einst.] - [Kein Signalbildschirm] [Benutzerbildschirm-Einst.] - [Bildschirm wenn leer] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Display-Einstellungen Display-Einstellungen Benutzerbildschirm-Einst. Benutzerbildschirm-Einst. Kein Signalbildschirm Bildschirm wenn leer Sie können den Projektor so einstellen, Sie können den Projektor so einstellen,... -
Seite 90: Logos Zu Beginn Der Projektion Auswählenscreen (Sx80 Ii)
Darstellungsstatus einstellen Logos zu Beginn der Projektion Kein Signalbildschirm (SX800) auswählenScreen (SX80 II) [Benutzerbildschirm-Einst.] - [Kein Signalbildschirm] [Benutzerbildschirm-Einst.] - [Projektor ein] Analog PC Komponenten HDMI Komponenten Video Digital PC Video/S-Video Analog PC Display-Einstellungen Display-Einstellungen Benutzerbildschirm-Einst. Benutzerbildschirm-Einst. Kein Signalbildschirm Projektor ein Sie können ein Benutzerlogo auf die... -
Seite 91: Bildschirm Wenn Leer (Sx800)
Darstellungsstatus einstellen Bildschirm wenn leer (SX800) Logos zu Beginn der Projektion auswählen (SX800) [Benutzerbildschirm-Einst.] - [Bildschirm wenn leer] [Benutzerbildschirm-Einst.] - [Projektor ein] Analog PC Komponenten Analog PC Video Komponenten Video Display-Einstellungen Display-Einstellungen Benutzerbildschirm-Einst. Benutzerbildschirm-Einst. Bildschirm wenn leer Projektor ein Sie können den Projektor so einstellen, Sie können den Projektor so einstellen,... -
Seite 92: Auswahl Des Seitenverhältnisses Der Leinwand
Darstellungsstatus einstellen Auswahl des Seitenverhältnisses der Leinwand [Bildschirmseitenverhältnis] Drücken Sie die OK-Taste, um die HDMI Komponenten Einstellung zu bestätigen, und drücken Digital PC Video/S-Video Sie anschließend die MENU-Taste. Analog PC • Wenn Sie [16:9 D. Bildvers] auswählen, Display-Einstellungen wird die Trapezkorrektur zurückgesetzt. Weitere Informationen finden Sie auf Bildschirmseitenverhältnis Seite 63. -
Seite 93: Bildqualität Einstellen
Bildqualität einstellen Bildqualität auswählen [Bildmodus] HDMI Komponenten Standard Wählen Sie diesen Modus aus, um Bilder fast mit Originalqualität Digital PC Video/S-Video zu projizieren, so dass die weißen Analog PC Flächen korrekt angezeigt werden. Geeignet zum Projizieren von Computerbildschirmen oder Bildeinstellung Visual Software (bewegte Bilder) in einem hellen Raum. -
Seite 94: Einstellen Der Bildhelligkeit
Bildqualität einstellen Einstellen der Bildhelligkeit Kontrast einstellen [Helligkeit] [Kontrast] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Bildeinstellung Bildeinstellung Helligkeit Kontrast Sie können die Helligkeit der Bilder Sie können den Kontrast der Bilder einstellen. einstellen. -
Seite 95: Einstellen Der Konturenschärfe
Bildqualität einstellen Einstellen der Konturenschärfe Gamma-Korrektur durchführen [Konturenschärfe] [Gamma] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Bildeinstellung Bildeinstellung Konturenschärfe Gamma Sie können die Konturenschärfe der Bilder Schlecht erkennbare Bildstellen, die zu einstellen. hell oder zu dunkel sind, können korrigiert werden. -
Seite 96: Farbeinstellung Vornehmen (Hdmi) (Sx80 Ii)
Bildqualität einstellen Farbeinstellung vornehmen (HDMI) (SX80 II) Farbeinstellung vornehmen (Digital PC/ Analog PC/USB) (SX80 II) [Farbeinstellung] [Farbeinstellung] HDMI Komponenten Digital PC Video/S-Video HDMI Komponenten Analog PC Digital PC Video/S-Video Analog PC Bildeinstellung Bildeinstellung Farbeinstellung Farbeinstellung Sie können die Farbqualität für jede Primärfarbe (rot, grün und blau) einzeln Sie können die Farbe eines Bildes für jede vornehmen. -
Seite 97: Farbeinstellung Vornehmen (Analog Pc) (Sx800)
Fa rb e in s te llu n g vo rn e h m e n (K o m p o n e n te n / Farbeinstellung vornehmen (Analog PC) V id e o /S -V id e o ) (S X 8 0 II) (SX800) [Farbeinstellung] [Farbeinstellung]... -
Seite 98: Farbeinstellung Vornehmen (Komponenten/Video) (Sx800)
• Wählen Sie [Schwach] für Quick Footage. Wählen Sie [Stark] für Slow Footage. R/G/B Ver- Wie bei “Farbeinstellung vornehmen • Ihre Einstellung wird als Einstellwert von stärkung (Analog PC) (SX800)”. Eingangssignalen gespeichert, die in R/G/B Ver- Wie bei “Farbeinstellung vornehmen einem Bildmodus projiziert werden. satz (Analog PC) (SX800)”. -
Seite 99: Erweiterte Einstellung Vornehmen (Dynamisches Gamma)
Bildqualität einstellen Erweiterte Einstellung vornehmen Erweiterte Einstellung vornehmen (Dynamisches Gamma) (Speicherfarbkorrektur) (SX80 II) [Erweiterte Einstellung] - [Dynamisches Gamma] [Erweiterte Einstellung] - [Speicherfarbkorrektur] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Bildeinstellung Bildeinstellung Erweiterte Einstellung Erweiterte Einstellung Dynamisches Gamma Speicherfarbkorrektur... -
Seite 100: Erweiterte Einstellung Vornehmen (Autom.hautton-Justierung) (Sx800)
Bildqualität einstellen Erweiterte Einstellung vornehmen Feinfarbeinstellung vornehmen (6-Achsen- (Autom.Hautton-Justierung) (SX800) Farbeinstellung) (SX80 II) [Erweiterte Einstellung] - [Autom.Hautton- [Erweiterte Einstellung] - [6-Achsen-Farbeinstellung] Justierung] HDMI Komponenten Analog PC Digital PC Video/S-Video Komponenten Analog PC Video Bildeinstellung Bildeinstellung Erweiterte Einstellung Erweiterte Einstellung 6-Achsen-Farbeinstellung Autom.Hautton-Justierung... -
Seite 101: Korrigieren Des Bildes Entsprechend Dem Umgebungslicht (Sx80 Ii)
Bildqualität einstellen Korrigieren des Bildes entsprechend dem Umgebungslicht (SX80 II) [Umgebungslicht] Pegel N Wählen Sie diese Option, wenn die HDMI Komponenten Lichtquelle für das Umgebungslicht Digital PC Video/S-Video eine Glühbirne oder eine Analog PC Leuchtstofflampe ist. M Wählen Sie diese Option, wenn die Bildeinstellung Lichtquelle für das Umgebungslicht Tagesweiß... -
Seite 102: Lampenhelligkeit Reduzieren
Bildqualität einstellen Lampenhelligkeit reduzieren Bildeinstellungen zurücksetzen [Lampenmodus] [Zurücksetzen] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Bildeinstellung Bildeinstellung Lampenmodus Zurücksetzen Eine niedrigere Lampenhelligkeit senkt Sie können die aktuellen Bildeinstellungen den Stromverbrauch und das auf die Standardeinstellungen Lüftergeräusch. -
Seite 103: Mehrere Funktionen Einstellen
Mehrere Funktionen einstellen Auto-Setup-Funktion einstellen Energieverwaltungsmodus auswählen [Auto-Setup] [Energieverwaltungsmodus] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Energieverwaltungsmodus Auto-Setup Sie können den Projektor so einstellen, dass sich die Lampe oder der Projektor automa- Sie können in der Auto-Setup-Funktion die tisch abschaltet, um Strom zu sparen. -
Seite 104: Betätigung Der Power-Taste Überspringen
Mehrere Funktionen einstellen Betätigung der POWER-Taste überspringen Signalton aktivieren/deaktivieren [Direkteinschaltung] [Signalton] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Direkteinschaltung Signalton Sie können den Projektor ohne Drücken Sie können wählen, ob ein Signalton beim der POWER-Taste einschalten, indem Sie Bedienen des Projektors erklingen soll. -
Seite 105: Projektor-Bedientasten Sperren
Mehrere Funktionen einstellen Projektor-Bedientasten sperren Anzeigesprache auswählen [Tastensperre] [Sprache] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Tastensperre Sprache Sie können die Bedienung des Projektors über Sie können auswählen, in welcher Bedienfeld oder Fernbedienung sperren. Sprache das Menü... -
Seite 106: Anleitungsfenster Anzeigen/Ausblenden
Mehrere Funktionen einstellen Anleitungsfenster anzeigen/ausblenden LED-Beleuchtung ein-/ausschalten [Anleitung] [LED-Beleuchtung] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Anleitung LED-Beleuchtung Sie können auswählen, ob das Sie können festlegen, ob die LED-Anzeige Anleitungsfenster angezeigt oder aktiviert oder deaktiviert werden soll (S28). -
Seite 107: Für Diashow Einstellen (Sx80 Ii)
Mehrere Funktionen einstellen Für Diashow einstellen (SX80 II) Fernbedienung einrichten [Diashow-Intervall] [Sonstige Einstellungen] - [Fernbedienung] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Diashow-Intervall Sonstige Einstellungen Fernbedienung Sie können Bilder von einem PictBridge- kompatiblen Gerät (S114) oder einem Sie können verschiedene Kanäle für USB Flash-Speicher (S118) in der... -
Seite 108: Menü-Anzeigedauer Verlängern
Mehrere Funktionen einstellen Menü-Anzeigedauer verlängern Passwort einstellen [Sonstige Einstellungen] - [Menü-Anzeigedauer] [Sonstige Einstellungen] - [Passwort-Einstellungen] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Sonstige Einstellungen Sonstige Einstellungen Passwort-Einstellungen Menü-Anzeigedauer Damit wird der Projektor gesperrt, solange das korrekte Passwort eingegeben wird. -
Seite 109: Passworts Registrieren
Mehrere Funktionen einstellen Passworts registrieren Lampenzähler zurücksetzen [Sonstige Einstellungen] - [Passwort registrieren] [Sonstige Einstellungen] - [Lampenzähler] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Sonstige Einstellungen Sonstige Einstellungen Passwort registrieren Lampenzähler Sie können ein Passwort für den Beginn Der Lampenzähler gibt an, wann die Lampe des Projektors auszutauschen ist. -
Seite 110: Anzeige Des Lampenzählers
Mehrere Funktionen einstellen Markieren Sie [OK] im Bestätigungsfenster, Über 2000 Stunden drücken Sie die OK-Taste, und der Als grün-gelb-roter Streifen angezeigt. Lampenzähler wird zurückgesetzt. Die Meldung "Durch neue Lampe Drücken Sie die MENU-Taste. ersetzen." wird angezeigt, wenn das Gerät angestellt wird. ■Anzeige des Lampenzählers Der Lampenzähler zeigt die Betriebsstunden der Lampe... -
Seite 111: Netzwerkeinstellungen Initialisieren (Sx80 Ii)
Mehrere Funktionen einstellen Netzwerkeinstellungen initialisieren (SX80 II) Standardeinstellungen zurücksetzen [Sonstige Einstellungen] -[Netzwerk-Initialisierung] [Sonstige Einstellungen] - [Werkseinstellungen] HDMI Komponenten HDMI Komponenten Digital PC Video/S-Video Digital PC Video/S-Video Analog PC Analog PC Systemeinstellungen Systemeinstellungen Sonstige Einstellungen Sonstige Einstellungen Netzwerk-Initialisierung Werkseinstellungen Sie können die Netzwerkeinstellungen Sie können die Menüeinstellungen und die Systemeinstellungen auf die initialisieren. -
Seite 112: Die Information Des Projektors Prüfen
Video/S-Video Analog PC Information Sie können die Information zu den Signaltypen der projizierten Bilder und andere Projektor spezifische Information bestätigen. SX80 MarkII SX800 Angezeigte Information Element Bedeutung Modellbezeichnung Modellbezeichnung dieses Projektors Eingangssignal Einzelheiten des gerade markierten Eingangssignals “Signaltyp”, “Signalauflösung”, “Frequenz” und andere Angaben werden angezeigt. -
Seite 113: Ein Bild Von Einer Digitalkamera Oder Einem Usb Flash-Speicher Projizieren (Sx80 Ii)
Inhaltsverzeichnis Sicherheitsanweisungen Ein Bild von Vor Inbetriebnahme einer Ein Bild projizieren Digitalkamera oder Nützliche Funktionen während einer Präsentation einem USB Flash- Speicher Menüfunktionen einrichten projizieren (SX80 II) Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 114: Ein Bild Von Einer Digitalkamera Projizieren (Sx80 Ii)
Mit diesem Projektor können Sie ein Bild direkt projizieren, indem Sie ein PictBridge- kompatibles Gerät anschließen und dieselbe Funktion wie beim Ausdruck verwenden. Kameras mit dieser Kennzeichnung unterstützen PictBridge. Aktuelle Information zu PictBridge finden Sie auf der Website von Canon (http://pbdb.jp.canon.com/pictbridge_e/) oder PictBridge (http://www.cipa.jp/pictbridge/index_e.html). - Seite 115 Schalten Sie das PictBridge-kompatible Gerät ein. Wenn die Datenübertragung zwischen Projektor und PictBridge-kompatiblem Gerät hergestellt wurde, erscheint die folgende Markierung. Mit Canon-Digitalkamera Mit Digitalkamera eines anderen Herstellers Wenn der Projektor das Gerät nicht erkennt oder die Datenübertragung deaktiviert ist, wird der rechts abgebildete Bildschirm angezeigt.
-
Seite 116: Funktionen Für Das Projizierte Bild
Ein Bild von einer Digitalkamera projizieren (SX80 II) Funktionen für das projizierte Bild Wenn Bilder projiziert werden, können Sie die folgenden Funktionen ausführen. ■Weiter zum nächsten Bild Wenn Sie mehrere Bilder zur Ausgabe mit der Digitalkamera ausgewählt haben, können Sie mit der OK-Taste zum nächsten Bild gehen. Fernbedienung Bedienfeld •... -
Seite 117: Eine Diashow Zeigen
Ein Bild von einer Digitalkamera projizieren (SX80 II) Eine Diashow zeigen Wenn Sie eine Diashow laufen lassen, bei der mehrere Bilder hintereinander abgespielt werden. ■Diashow-Intervall einstellen Indem Sie unter der Menüoption [Diashow-Intervall] Projektionsintervalle einstellen, können Sie eine Diashow mit den Bildern anzeigen, die über USB verbunden sind (mit PictBridge oder auf einem USB Flash-Speicher). -
Seite 118: Daten Von Einem Usb Flash-Speicher Projizieren (Sx80 Ii)
Daten von einem USB Flash-Speicher projizieren (SX80 II) Sie können einen USB Flash-Speicher an den Projektor anschließen, um Bilder, die (im JPEG- Format) auf dem USB Flash-Speicher gespeichert sind, direkt auf die Leinwand zu projizieren. • Nur Bilder im JPEG-Format können projiziert werden. - Seite 119 Daten von einem USB Flash-Speicher projizieren (SX80 II) Schließen Sie einen USB Flash-Speicher an. Schließen Sie einen USB Flash-Speicher an den USB-Anschluss an. Verwenden Sie ein USB-Kabel, um eine Digitalkamera oder einen USB- Speicherkartenleser anzuschließen. Verwenden Sie nur das mit dem Gerät mitgelieferte USB-Kabel zum Anschluss an den Projektor.
-
Seite 120: Beschreibung Von Usb-Filebrowser
Daten von einem USB Flash-Speicher projizieren (SX80 II) Beschreibung von USB-Filebrowser Wenn der Projektor einen USB Flash-Speicher erkennt, wird der "USB-Filebrowser" angezeigt. Im USB-Filebrowser können Sie die Bilddatei auswählen, die angezeigt werden soll, indem Sie die Dateiliste auf dem USB-Speichermedium durchsuchen. Titelliste Aktuelles Laufwerk Die Ansicht kann je nach Hersteller und/oder Modell variieren. -
Seite 121: Bild Zur Projektion Auswählen
Daten von einem USB Flash-Speicher projizieren (SX80 II) Bild zur Projektion auswählen Dieses Kapitel beschreibt die Schritte, die zu befolgen sind, um ein Bild im USB- Filebrowser zu markieren und auf die Leinwand zu projizieren. ■Laufwerk auswählen Wenn ein USB Flash-Speicher angeschlossen ist, diesen Schritt überspringen. Wenn wenn mehrere Steckplätze auf dem angeschlossenen USB-Speicherkartenleser zur Verfügung stehen, erscheint die Laufwerkliste (Steckplätze) in der Dateiliste. -
Seite 122: Bilddatei Zur Projektion Auswählen
Daten von einem USB Flash-Speicher projizieren (SX80 II) ■Bilddatei zur Projektion auswählen Markieren Sie eine Bilddatei oder einen Ordner mit [ ] / [ ]. Fernbedienung Bedienfeld Das markierte Bild wird verkleinert im Vorschaubereich angezeigt. • Um eine Hierarchieebene nach oben zu gehen, wählen Sie und drücken Sie die OK-Taste. -
Seite 123: Funktionen Für Das Projizierte Bild
Daten von einem USB Flash-Speicher projizieren (SX80 II) Funktionen für das projizierte Bild Wenn Bilder projiziert werden, können Sie die folgenden Funktionen ausführen. ■Zum vorherigen/nächsten Bild wechseln Wenn mehreren Bilddateien in einem Ordner gespeichert sind, können Sie zum vorherigen/nächsten Bild wechseln mit [ ] / [ ]. Fernbedienung Bedienfeld •... -
Seite 124: Eine Diashow Von Daten Auf Usb Flash-Speicher Zeigen
Daten von einem USB Flash-Speicher projizieren (SX80 II) Eine Diashow von Daten auf USB Flash-Speicher zeigen Sie können eine Diashow laufen lassen, bei der mehrere Bilder hintereinander abgespielt werden. ■Einen Ordner mit Bilddateien anlegen In der Diashow werden Bilddateien in einem Ordner in alphabetischer Reihenfolge des Dateinamen angezeigt. -
Seite 125: Den Projektor An Ein Netzwerk Anschließen (Sx80 Ii)
Inhaltsverzeichnis Sicherheitsanweisungen Den Projektor an Vor Inbetriebnahme ein Netzwerk Ein Bild projizieren anschließen Nützliche Funktionen während einer Präsentation (SX80 II) Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 126: Ip-Adresse Einstellen (Sx80 Ii)
IP-Adresse einstellen (SX80 II) Sie können eine E-Mail mit Fehlermeldungen (S135) vom Projektor an den Computer senden, wenn Sie den Projektor an ein Netzwerk anschließen. Zum Anschluss über das Netzwerk muss dem Projektor eine IP-Adresse zugewiesen werden. Zur Einstellung einer IP-Adresse befolgen Sie die folgenden Schritte. (Die Beispiel- Screenshots werden für eine Windows XP Umgebung gezeigt.) ■IP-Adresse auf dem Computer einstellen Verbinden Sie den Projektor über ein Crossover- oder ein Patchkabel direkt mit dem... -
Seite 127: Ip-Adressen-Einstellung Des Computers Zurücksetzen
IP-Adresse einstellen (SX80 II) Wenn Sie die Einstellungen vorgenommen haben, klicken Sie auf die [OK]- Schaltfläche und anschließend auf die [OK]-Schaltfläche im Fenster [Eigenschaften LAN-Verbindung], um das Fenster zu schließen. ■IP-Adressen-Einstellung des Computers zurücksetzen Schalten Sie den Projektor aus und ziehen Sie das LAN-Kabel ab. Befolgen Sie die Schritte 3 bis 6, um die Netzwerkeinstellung auf die ursprüngliche Einstellung zurückzusetzen. -
Seite 128: Netzwerkeinstellungen (Sx80 Ii)
Netzwerkeinstellungen (SX80 II) ■Den Bildschirm zur Netzwerkeinstellung anzeigen Schalten Sue den Computer und den Projektor ein. Öffnen Sie Ihren Webbrowser und geben Sie "HTTP://192.168.254.254" in die Adresszeile ein und druucken Sie die ENTER-Taste. Das Fenster zur Passwort-Eingabe wird angezeigt. Unterstützt wird der Browser Microsoft Internet Explorer 6 und höher. Auf dem Bildschirm zu Passwort-Einstellung geben Sie unter [Benutzername] als Benutzernamen "root"... -
Seite 129: Das Netzwerk Einstellen
Netzwerkeinstellungen (SX80 II) ■Das Netzwerk einstellen Klicken Sie im Menüfenster auf [Password], geben Sie den neuen Benutzernamen und das Passwort ein und klicken Sie auf [OK]. Optionen einstellen: [User name]: Der Benutzername zum Einloggen in das Netzwerk [New password]: Das neue Passwort [Confirm new password]: Bestätigung des Passworts Klicken Sie auf [TCP/IP], geben Sie die entsprechenden Daten ein und klicken Sie auf... - Seite 130 Netzwerkeinstellungen (SX80 II) Klicken Sie auf [Mail], geben Sie die entsprechenden Daten ein und klicken Sie auf [OK]. Optionen einstellen: [To:]: Die E-Mail-Adresse, an die der Fehlerbericht gesendet werden soll (bis zu 63 alfanumerische Zeichen) [Cc:]: Die E-Mail-Adresse, an die eine Kopie des Fehlerberichts gesendet werden soll (bis zu 63 alfanumerische Zeichen, optional) [From:]:...
- Seite 131 Netzwerkeinstellungen (SX80 II) Wenn für den SMTP-Mailserver eine Authentifizierung erforderlich ist, klicken Sie auf [Mail auth], geben Sie die entsprechenden Werte ein und klicken Sie auf [OK]. Wählen Sie unter [Mail authentication] eine der folgenden vier Authentifizierungsarten. Wählen Sie [OFF], wenn keine Authentifizierung erforderlich ist (Fabrikstandard ist [OFF]).
- Seite 132 Netzwerkeinstellungen (SX80 II) Wenn Sie den Projektor überwachen wollen, klicken Sie auf [SNMP], geben Sie die entsprechenden Werte in das folgende Feld ein und klicken Sie auf [OK]. Wählen Sie unter [SNMP] eine der folgenden vier SNMP-Versionen. Wählen Sie [OFF], wenn Sie den Projektor nicht überwachen wollen (Fabrikstandard ist: [OFF]) [V1], [V2c], [V3 (MD5)], [V3 (DES, MD5)] Optionen einstellen:...
- Seite 133 Netzwerkeinstellungen (SX80 II) • Filter message: Der Luftfilter muss ausgewechselt werden. • Unknown: Ein unbekannter Fehler ist aufgetreten. Vergewissern Sie sich, dass das SNMP-Manager-Programm auf Ihrem Rechner installiert ist, bevor der SNMP Agent verwendet wird. Authentifizierungs- und Verschlüsselungsprotokolle SNMP V3 verwendet für den Projektor DES-CBC für die Authentifizierungs- und Verschlüsselungsprotokolle.
-
Seite 134: Netzwerkeinstellung Zurücksetzen
Netzwerkeinstellungen (SX80 II) ■Netzwerkeinstellung zurücksetzen Klicken Sie auf [Initalize] im Menü. Klicken Sie auf [OK], wenn das folgende Dialogfeld angezeigt wird. Um die werkseitigen Standardeinstellung des Projektors wiederherzustellen, führen Sie eine [Netzwerk-Initialisierung] im Menü durch. -
Seite 135: Fehlermeldung
The voltage of part of the power supply is abnormally Stromversorgung Text high or any other problem has occurred in the power supply. Contact your dealer. Fehlername Unknown Error Andere Fehlerarten Text Codes in Hexadezimalzahlen* * Wenden Sie sich an Ihren Canon-Händler. -
Seite 136: Projektorsteuerung
Netzwerkeinstellungen (SX80 II) ■Projektorsteuerung Klicken Sie unter Netzwerkeinstellung auf [Projector control]. Das Fenster Projektorsteuerung wird angezeigt. Gesteuerte Objekte: [Power]: Projektor ein- und ausschalten (S49, S68) [Input]: Wählen Sie ein Eingangssignal aus. (S54) [Aspect]: Wählen Sie ein Bildseitenverhältnis (S62) [Image mode]: Wählen Sie einen Bildmodus (S67) [Blank]: Bildschirm vorrübergehend auf schwarz stellen (S70) [Mute]:... -
Seite 137: Anhang
Inhaltsverzeichnis Sicherheitsanweisungen Anhang Vor Inbetriebnahme Ein Bild projizieren Nützliche Funktionen während einer Präsentation Menüfunktionen einrichten Ein Bild von einer Digitalkamera oder einem USB Flash-Speicher projizieren (SX80 II) Den Projektor an ein Netzwerk anschließen (SX80 II) Anhang Index... -
Seite 138: Fehlerbehebung
Fehlerbehebung WARNING-Anzeige, Blinkmuster Wenn am Projektor eine Störung auftritt, blinkt die WARNING-Lampe am Bedienfeld rot, wenn der Projektor ausgeschaltet wird. • Zur Problembeseitigung warten Sie, bis der Lüfter nicht mehr läuft und ziehen Sie den Netzstecker aus der Steckdose. Blinkmuster Bedeutung Abhilfemaßnahme Ein Blinksignal... -
Seite 139: Symptome Und Lösungen
Fehlerbehebung Symptome und Lösungen ■Gerät lässt sich nicht einschalten Ursache Abhilfemaßnahme Das Netzkabel ist nicht richtig Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen. angeschlossen ist. (S49) Stellen Sie sicher, dass die [Tastensperre] nicht aktiviert ist. (S105) Das Netzkabel wurde gerade erst Nach dem Netzanschluss kann der Projektor erst angeschlossen. -
Seite 140: Eine Digitalkamera Oder Ein Usb Flash-Speicher Wurden Nicht Erkannt
Fehlerbehebung Ursache Abhilfemaßnahme Es wird wegen eines Schalten Sie den Projektor und dann den Computer wieder computerseitigen Problems kein ein. Bild übermittelt. Der externe Monitorausgang ist am Aktivieren Sie den Monitorausgang am Notebook-Computer. Notebook-Computer nicht richtig Zum Aktivieren des Ausgangs betätigen Sie an der Laptop- eingestellt. -
Seite 141: Das Projizierte Bild Ist Unscharf
[Display-Einst.]. (S87) Verwenden eines VGA-Kabels bei • Verwenden Sie ein mitgeliefertes VGA-Kabel (für den dem nicht alle Pins angeschlossen SX800). sind. • Wenn Sie ein handelsübliches VGA-Kabel verwenden, stellen Sie sicher, dass Sie ein Kabel verwenden, bei dem alle Pins angeschlossen sind. -
Seite 142: Die Fernbedienung Funktioniert Nicht
Fehlerbehebung Ursache Abhilfemaßnahme Die Lampe ist durchgebrannt (oder Prüfen Sie, ob die Lampe durchgebrannt ist. defekt). Wenn die Lampe durchgebrannt ist, wechseln Sie die Lampe wie unter "Vorsichtshinweise für die Handhabung der Lampe" auf Seite beschrieben aus. Prüfen Sie, ob die Lampe defekt ist, indem Sie eine Ersatzlampe einsetzen, wenn eine solche vorhanden ist. -
Seite 143: Wartung
Wartung Projektor reinigen Reinigen Sie den Projektor regelmäßig, damit sich auf der Oberfläche kein Staub ansammelt. Schmutz auf der Objektlinse beeinträchtigt die Qualität des projizierten Bildes. • Das Hauptgerät ist direkt nach dem Ausschalten des Projektors noch eine Weile sehr heiß. Warten Sie mit dem Reinigen des Projektors (mindestes eine Stunde), bis er sich ausreichend abgekühlt hat. -
Seite 144: Luftfilter Reinigen Und Ersetzen
Wartung Luftfilter reinigen und ersetzen Der Luftfilter im Lufteinlass an der Unterseite des Projektorgehäuses schützt Innenteile (Objektiv, Spiegel usw.) vor Staub. Wenn sich der Luftfilter zusetzt, kann der Projektor beschädigt werden, da der Luftstrom durch den Projektor blockiert wird, was einen Wärmestau im Inneren des Geräts verursachen kann. -
Seite 145: Ersetzen Der Lampe
Wartung Ersetzen der Lampe Wenn die Nutzungsdauer der Lampe einen bestimmten Zeitraum überschreitet, wird bei jedem Einschalten des Projektors eine der beiden folgenden Meldungen 10 Sekunden lang angezeigt. 1800 - Weniger als 2000 Stunden Legen Sie die neue Lampe bereit, wenn dieses Fenster angezeigt wird. -
Seite 146: Lampe Ersetzen
Wartung ■Lampe ersetzen Schalten Sie den Projektor aus und ziehen Sie den Netzstecker, um den Projektor dann mindestens 1 Stunde stehen zu lassen. Wie in der Abbildung angezeigt, entfernen Sie die Lampenabdeckung, indem Sie einen Schraubendreher in die Lücke einsetzen und dann die Abdeckung anheben. -
Seite 147: Beziehung Zwischen Bildseitenverhältnis Und Bildschirmseitenverhältnis
Beziehung zwischen Bildseitenverhältnis und Bildschirmseitenverhältnis In diesem Kapitel wird die Beziehung zwischen dem Bildschirmseitenverhältnis (S62) und dem Bildseitenverhältnis (S65) erklärt. Um ein Bild auf der ganzen Leinwand zu projizieren wählen Sie das entsprechende Bildschirmseitenverhältnis und das Bildseitenverhältnis je nach Bildseitenverhältnis der Leinwand und der Eingangssignalart aus. -
Seite 148: Wenn Ein Bild Von Einer Bildsoftware Projiziert Wird
Beziehung zwischen Bildseitenverhältnis und Bildschirmseitenverhältnis Wenn ein Bild von einer Bildsoftware projiziert wird. Um ein Bild, wie z.B. eine Bildaufnahme von einem TV-Gerät, einer erworbenen DVD-Software oder einem Video-Camcorder (Eingangssignal [HDMI (SX80 II)], [Video], [S-Video (SX80 II)], [Komponenten]) zu projizieren wählen Sie das Bildseitenverhältnis je nach Format der Bildsoftware wie folgt aus: Einstellung Bildsoftware... -
Seite 149: (Sx80 Ii)
Beziehung zwischen Bildseitenverhältnis und Bildschirmseitenverhältnis Ein Bild von einer Digitalkamera oder einem USB Flash- Speicher projizieren. (SX80 II) [Auto]-Modus wird automatisch für das Bildseitenverhältnis ausgewählt, wenn ein Bild von einer Digitalkamera oder einem USB-Speicherstick projiziert wird (wenn [USB] als Eingangssignal ausgewählt wurde). Das Bild wird auf der Leinwand vergrößert, dabei wird das Bildschirmseitenverhältnis beibehalten. -
Seite 150: Unterstützte Computer-Signalarten
Unterstützte Computer-Signalarten Dieser Projektor unterstützt folgende Signalarten Wenn Ihr Computer oder AV-Gerät mit einer dieser Signalarten kompatibel ist, kann die automatische PC-Einstellfunktion die Eingangssignalart erkennen und das Bild korrekt projizieren. ANALOG RGB DVI (SX80 II) Auflösung Horizontale Vertikale Auflösung Horizontale Vertikale Signalart Signalart... -
Seite 151: Beziehung Zwischen Projektionsbildgröße Und Projektionsabstand
Beziehung zwischen Projektionsbildgröße und Projektionsabstand 16:9 Projektionsbildg+röße Breite Breite Projektionsbildgröße bei einem Projektionsabstand Projektionsabstand Projektionsbildgröße bei einem Bildseitenverhältnis von 4:3 Bildseitenverhältnis von 16:9 Typ - W x D (cm) Max. Zoom Min. Zoom W x D (cm) 40" (81 x 61) 81 x 46 50"... -
Seite 152: Glossar
Verbinden Sie die S-Video-Buchse des ANALOG PC-2/KOMPONENTEN- AV-Gerätes über ein S-Video- Kabel mit der S- Eingangsbuchse des Projektors an (in SX800, VIDEO IN-Buchse dieses Projektors. Wählen ANALOG PC-1 IN Buchse oder ANALOG PC-2/ Sie während der Projektion die Signalart [S- KOMPONENTEN-Eingangsbuchse) und wählen... - Seite 153 Glossar Bildseitenverhältnis (S65, S79, S147) Komponenten (S29, S46, S98) Das Bildseitenverhältnis ist das Verhältnis der Ein Signalsystem, mit dem ein Bild übertragen horizontalen (Breite) oder vertikalen (Höhe) wird, indem es in Helligkeitssignal (Y) und Abmessung eines Bildschirms. Es wird Farbsignal (C) und B-Y und R-Y ausgedrück als als "Breite: Höhe."...
- Seite 154 Glossar Versatz (S97) Ein Parameter, mit dem der Wiedergabebereich eines Helligkeitssignals von schwarz bis weiß innerhalb eines Bildsignals auf eine höhere oder niedrigere Helligkeitsstufe eingestellt wird. Die Wiedergabe des dunklen Tons ist hauptsächlich verändert. Da Sie den Versatz für jede RGB-Farbe in diesem Projektor einstellen können, können Sie auch Farben anpassen.
- Seite 155 Glossar Gamma-Korrektur(S95, S99) 6-Achsen-Farbeinstellung* (S100) Ein Korrektursystem für Farbtöne, das während Dies ist die Farbeinstellungsfunktion für den der Projektion von Bildern eingesetzt wird. Die erfahrenen Benutzer. Sie können den Gamma-Korrekturfunktion kann wirkungsvoll Farbpegel und die Farbbalance für 6 Achsen eingesetzt werden, wenn Teile eines Bildes (RGB (Rot/Grün/Schwarz) und CMY (Cyan/ undeutlich sind, weil sie zu hell oder zu dunkel Magenta/Gelb) des projizierten Bildes...
-
Seite 156: Technische Daten
ANALOG PC-1/DVI-I-Eingangsbuchse DIGITAL PC, Analog PC-1 (DVI-I Anschluss 29-pin) (SX80 II) HDMI-Eingangsbuchse (SX80 II) HDMI (HDMI ver. 1.3) ANALOG PC-1-Eingangsbuchse (SX800) ANALOG PC-1 (miniD-sub 15-pin) ANALOG PC-2/KOMPONENTEN- ANALOG PC-2, KOMPONENTEN (miniD-sub 15-pin) Eingangsbuchse S-VIDEO-Eingangsbuchse (SX80 II) S-Video (Mini DIN, 4polig) -
Seite 157: Außenansicht
39.6 mm 113.7 mm Deckenmontagehalterung (M4x5) ■ANALOG PC-1 (SX800), ANALOG PC-2/KOMPONENTEN-Eingangsbuchse Diese Buchse dient als Analog RGB-Eingang des Computers oder als Komponenten- Eingangsbuchse. Verwenden Sie ein D-sub-Computerkabel für den Anschluss. Die Spezifikationen des analogen PC-Eingangs und des Komponenten-Eingangs sind identisch. -
Seite 158: Service-Port (Control)
Technische Daten ■Service-Port (CONTROL) D-sub, 9polig PIN-Nr. Signal OFFEN OFFEN ERDE OFFEN OFFEN OFFEN Datenübertragungsformati OFFEN Datenübertragungsmodus: RS-232-C , asynchron, Halbduplex-Datenübertragung Datenübertragungsgeschwindigkeit: 19,200 bps Zeichenlänge: 8 bits Stop bits 2 bits Parität: Keine Flusssteuerung: Keine Steuerbefehle Funktionen ASCII-Darstellung Binäre Darstellung POWER ON<CR>... - Seite 159 Technische Daten Funktionen ASCII-Darstellung Binäre Darstellung Normal LAMP=NORMAL<CR> 4Ch 41h 4Dh 50h 3Dh 4Eh 4Fh 52h 4Dh 41h 4Ch 0Dh Lampenmodus Leise LAMP=SILENT<CR> 4Ch 41h 4Dh 50h 3Dh 53h 49h 4Ch 45h 4Eh 54h 0Dh Suche GET LAMP<CR> 47h 45h 54h 20h 4Ch 41h 4Dh 50h 0Dh Blank Ein BLANK=ON<CR>...
-
Seite 160: Index
Auto-Bildschirmfarbe (SX80 II) ..52 Einen externen Monitorausgang Auto-Eingang .........52 einschalten (den Laptop Autofokus (SX80 II) ......52 vorbereiten) ........51 Autom.Hautton-Justierung (SX800) ..100 Eingangsbuchsen ......... 29 AUTO-PC ..........57 An AV-Gerät anschließen ....44 AUTO-SET ..........53 Den Projektor an einen Auto-Setup ........52... - Seite 161 Index Fernbedienung ......26 Logo-Aufzeichnung (SX800) ....88 FOCUS ..........59 Logoposition (SX800) ......88 FREEZE ..........70 Luftfilter ..........144 Gamma-Korrektur ......95 Mehrere Funktionen einstellen .....103 Gesamte Punkte ........81 MENU ............76 Menü Bildeinstellungs ......76 Menü Display-Einstellungen ....76 HDCP ..........152 Menü Systemeinstellungen ....76 HDMI (SX80 II) ......
- Seite 162 Index Rückseite ..........87 Zurücksetzen ........102 Schärfe einstellen ........59 Signalart ..........150 Signalton ..........104 Speicherfarbkorrektur (SX80 II) .... 99 Sprache ..........105 sRGB ........67 Stummschalten ........71 S-Video (SX80 II) ...... 45 S-VIDEO IN-Eingangsbuchse (SX80 II) ........29 Tastensperre ........
- Seite 163 Optionen • Ersatzlampe, Teilenummer: RS-LP05 • Deckenmontagenrohr (60 – 100 cm): RS- CL09* • Deckenmontagehalterung: RS-CL10 • Teilenummer DVI-Digitalkabel: LV-CA29 • Deckenmontagenrohr (40 – 60 cm): RS- CL08* * Zur Montage des Projektors unter einer hohen Decke. Weitere Informationen finden Sie in der zum Lieferumfang der Deckenmontagehalterung RS-CL10 gehörigen Dokumentation.
-
Seite 164: Menükonfiguration
USB (SX80 II) Deckenmontage Auto Rückprojektion Rück, Deckenmontage Analog PC Auswahl des Eingangssignals 640 x 480 Benutzerbildschirm-Einst. Logo-Aufzeichnung (SX800) OK/Abbrechen 1400 x 1050 Video/S-Video (SX80 II) Logoposition (SX800) Oben L Auto * Oben R NTSC Mitte * Unten L SECAM Unten R NTSC4.43... - Seite 165 G Versatz B Verstärkung B Versatz Erweiterte Einstellung Rauschminderung Video/S-Video (SX80 II)/ Komponenten/HDMI (SX80 II) Schwach Stark Dynamisches Gamma Schwach Stark Speicherfarbkor- rektur (SX80 II) S100 Autom.Hautton- Justierung (SX800) Aus * S100 6-Achsen-Farbein- stellung (SX80 II) Einstellen Farbton/Sättigung Zurücksetzen Zurück...
-
Seite 166: Informationmenü
Menükonfiguration Das Display-Einstellungsmenü Auto-Setup S103 Sonstige Einstellungen Autofokus (SX80 II) Fernbedienung Ch1 * S107 Ein * Auto-Trapez Menü-Anzeigedauer Normal * S108 Ein * Verlängert Auto-Eingang Passwort-Einstellungen Aus * S108 Ein * Auto-Bildschirmfarbe (SX80 II) Aus * Passwort registrieren Passwort-Eingabe S109 Lampenzähler Zurücksetzen S109... - Seite 168 CANON Belgium N.V./S.A. U.S.A. Berkenlaan 3, 1831 Diegem (Mechelen), Bel- CANON U.S.A. INC. gium One Canon Plaza, Lake Success, NY 11042- CANON Netherland NV 1198, U.S.A. Neptunusstraat 1, 2132 JA Hoofddorp, The For all inquires concerning this product, call toll Netherlands free in the U.S.
