Demontage des Klappeneinsatzes
Nehmen Sie die Messschläuche und Klappenmotorkabel ab.
Biegen Sie das perforierte Blech um.
Drehen Sie den Klappeneinsatz so, dass er sich aus der Bajo-
netthalterung löst. Ziehen Sie den Klappeneinsatz heraus.

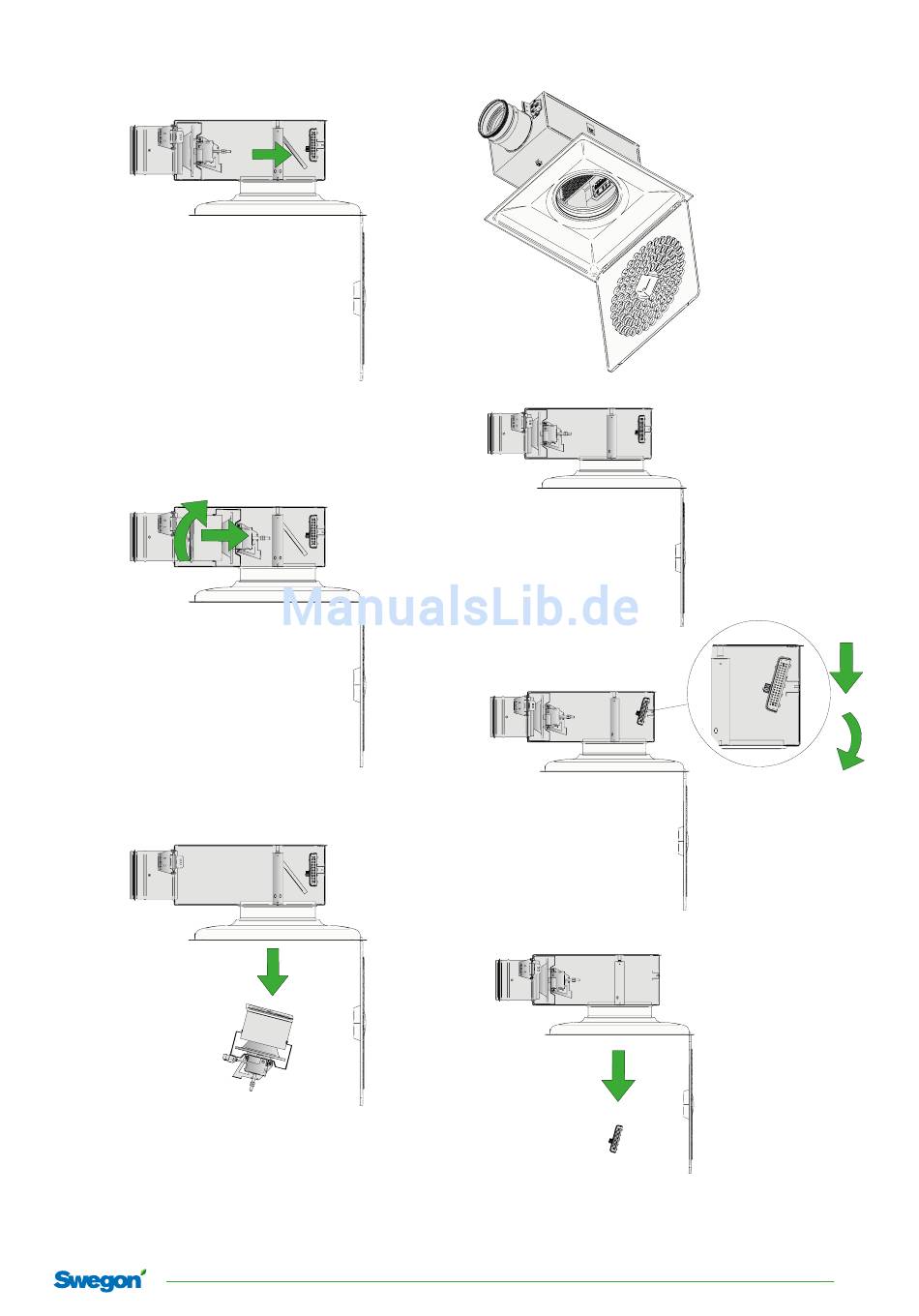

Abb. 6. Demontage des Klappeneinsatzes. Wiedermontage,
umgekehrte Reihenfolge.
Austausch von WISE CU
Nehmen Sie die Messschläuche und Kabel von WISE CU ab.
Ziehen Sie WISE CU nach unten und klappen Sie ihn aus dem
Halter heraus.
Abb. 7. Austausch von WISE CU. Wiedermontage, umgekehrte
Reihenfolge und schließen Sie die Schläuche und Kontakte an
WISE CU an, siehe „Anschluss". Überkleben Sie die vorhandenen
QR-Codes am Produkt mit den neuen mitgelieferten QR-Codes.
20180125
Konstruktionsänderungen vorbehalten.
WISE Colibri Ceiling
7
