S C R E E N M A S T E R R VG 2 0 0 / B I L D S C H I R M S C H R E I B E R | C I/ R V G 2 0 0 - D E R E V. F

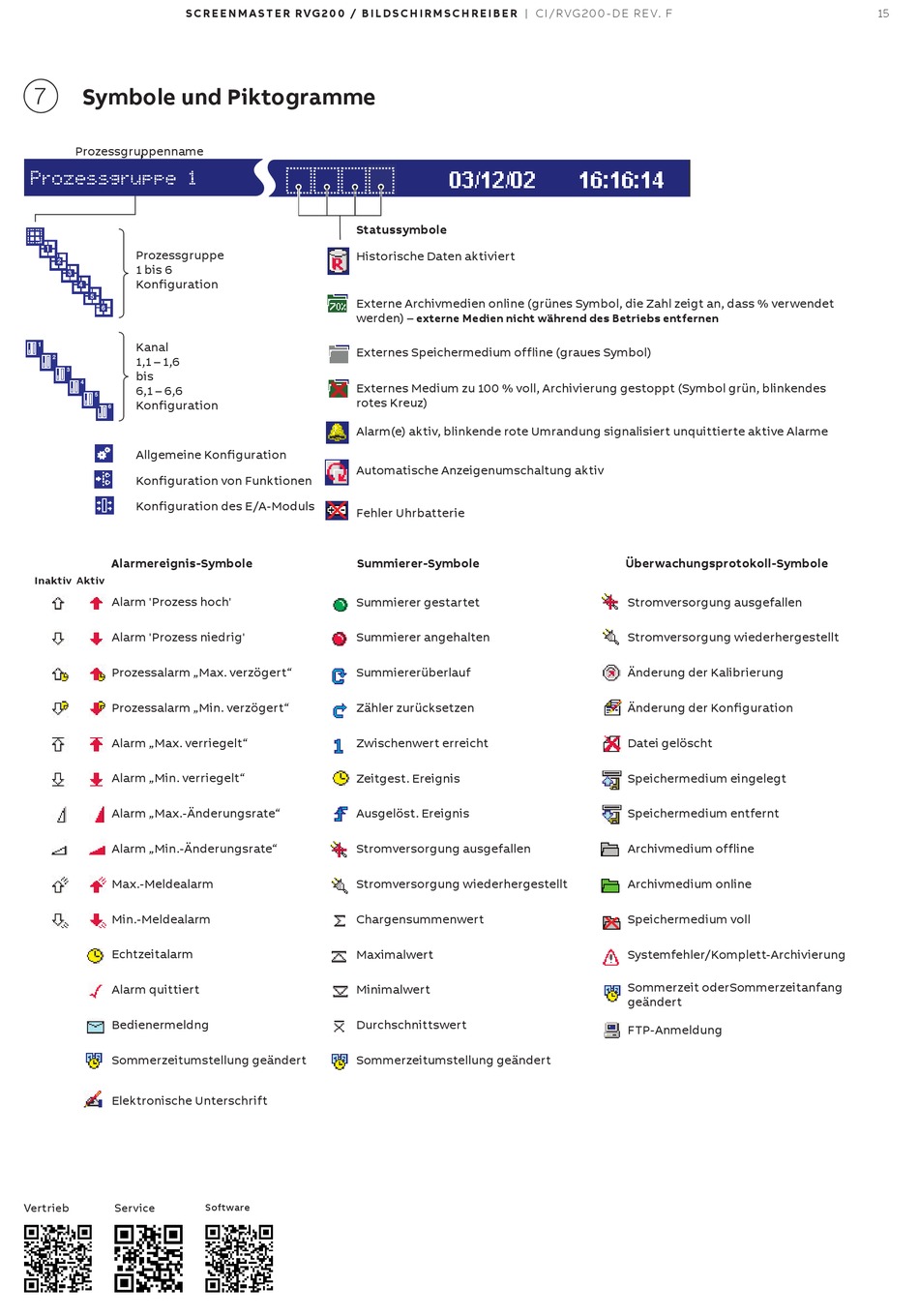

7 Symbole und Piktogramme
Prozessgruppenname
Prozessgruppe 1
Prozessgruppe
2
1 bis 6
3
Konfiguration
4
5
6
Kanal
2
1,1 – 1,6
3
bis
4
6,1 – 6,6
5
6
Konfiguration
6
Allgemeine Konfiguration
Konfiguration von Funktionen
Konfiguration des E/A-Moduls
Alarmereignis-Symbole
Inaktiv Aktiv
Alarm 'Prozess hoch'
Alarm 'Prozess niedrig'
Prozessalarm „Max. verzögert"
Prozessalarm „Min. verzögert"
Alarm „Max. verriegelt"
Alarm „Min. verriegelt"
Alarm „Max.-Änderungsrate"
Alarm „Min.-Änderungsrate"
Max.-Meldealarm
Min.-Meldealarm
Echtzeitalarm
Alarm quittiert
Bedienermeldng
Sommerzeitumstellung geändert
Elektronische Unterschrift
Vertrieb
Service
Statussymbole
Historische Daten aktiviert
Process Group 1
Externe Archivmedien online (grünes Symbol, die Zahl zeigt an, dass % verwendet
werden) –
Externes Speichermedium offline (graues Symbol)
Externes Medium zu 100 % voll, Archivierung gestoppt (Symbol grün, blinkendes
rotes Kreuz)
Alarm(e) aktiv, blinkende rote Umrandung signalisiert unquittierte aktive Alarme
Automatische Anzeigenumschaltung aktiv
Fehler Uhrbatterie
Summierer-Symbole
Summierer gestartet
Summierer angehalten
Summiererüberlauf
Zähler zurücksetzen
Zwischenwert erreicht
Zeitgest. Ereignis
Ausgelöst. Ereignis
Stromversorgung ausgefallen
Stromversorgung wiederhergestellt
Chargensummenwert
Maximalwert
Minimalwert
Durchschnittswert
Sommerzeitumstellung geändert
Software
externe Medien nicht während des Betriebs entfernen
Überwachungsprotokoll-Symbole
Stromversorgung ausgefallen
Stromversorgung wiederhergestellt
Änderung der Kalibrierung
Änderung der Konfiguration
Datei gelöscht
Speichermedium eingelegt
Speichermedium entfernt
Archivmedium offline
Archivmedium online
Speichermedium voll
Systemfehler/Komplett-Archivierung
Sommerzeit oderSommerzeitanfang
geändert
FTP-Anmeldung
15
