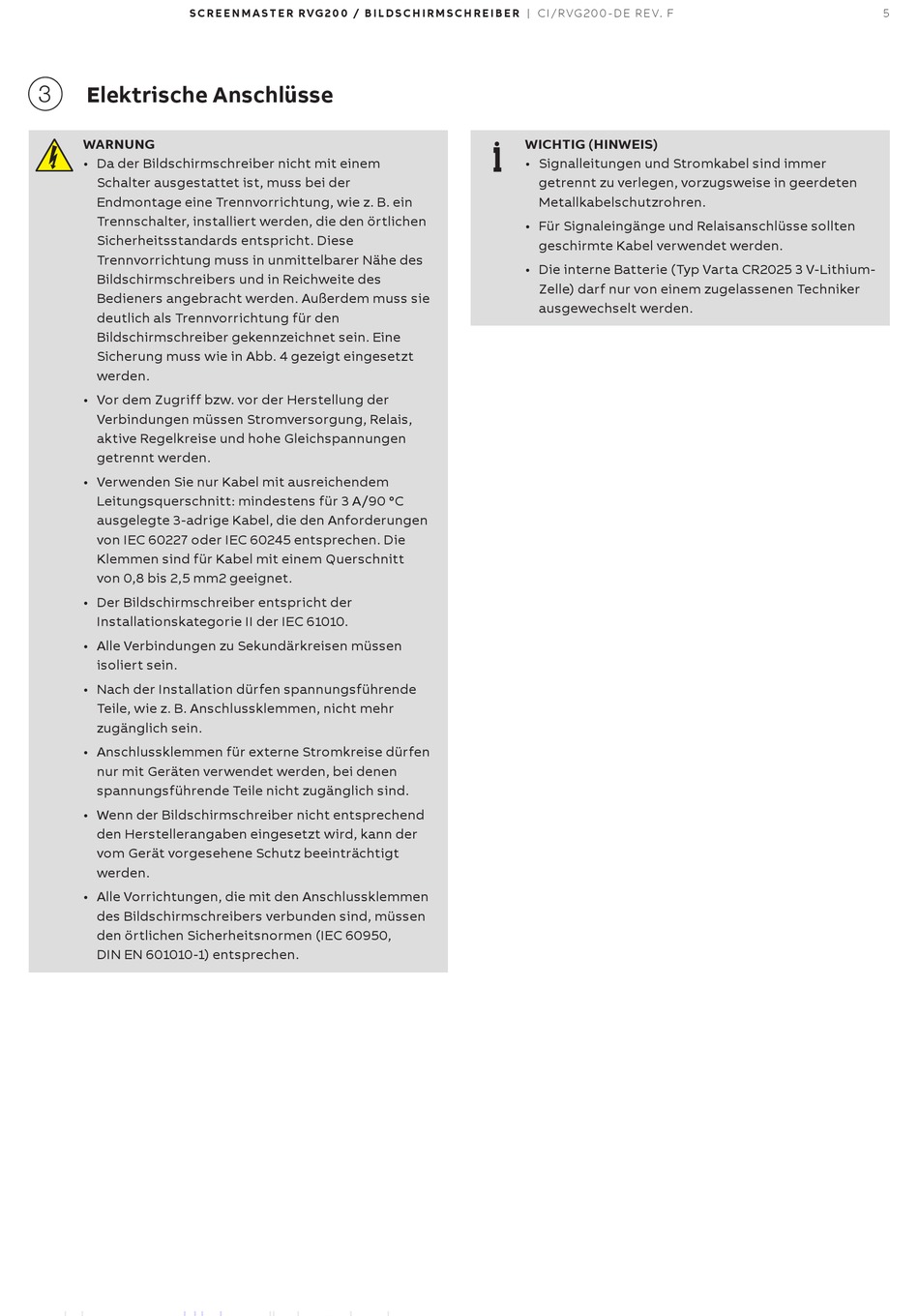

S C R E E N M A S T E R R VG 2 0 0 / B I L D S C H I R M S C H R E I B E R | C I/ R V G 2 0 0 - D E R E V. F
3 Elektrische Anschlüsse
WARNUNG
• Da der Bildschirmschreiber nicht mit einem
Schalter ausgestattet ist, muss bei der
Endmontage eine Trennvorrichtung, wie z. B. ein
Trennschalter, installiert werden, die den örtlichen
Sicherheitsstandards entspricht. Diese
Trennvorrichtung muss in unmittelbarer Nähe des
Bildschirmschreibers und in Reichweite des
Bedieners angebracht werden. Außerdem muss sie
deutlich als Trennvorrichtung für den
Bildschirmschreiber gekennzeichnet sein. Eine
Sicherung muss wie in Abb. 4 gezeigt eingesetzt
werden.
• Vor dem Zugriff bzw. vor der Herstellung der
Verbindungen müssen Stromversorgung, Relais,
aktive Regelkreise und hohe Gleichspannungen
getrennt werden.
• Verwenden Sie nur Kabel mit ausreichendem
Leitungsquerschnitt: mindestens für 3 A/90 °C
ausgelegte 3-adrige Kabel, die den Anforderungen
von IEC 60227 oder IEC 60245 entsprechen. Die
Klemmen sind für Kabel mit einem Querschnitt
von 0,8 bis 2,5 mm2 geeignet.
• Der Bildschirmschreiber entspricht der
Installationskategorie II der IEC 61010.
• Alle Verbindungen zu Sekundärkreisen müssen
isoliert sein.
• Nach der Installation dürfen spannungsführende
Teile, wie z. B. Anschlussklemmen, nicht mehr
zugänglich sein.
• Anschlussklemmen für externe Stromkreise dürfen
nur mit Geräten verwendet werden, bei denen
spannungsführende Teile nicht zugänglich sind.
• Wenn der Bildschirmschreiber nicht entsprechend
den Herstellerangaben eingesetzt wird, kann der
vom Gerät vorgesehene Schutz beeinträchtigt
werden.
• Alle Vorrichtungen, die mit den Anschlussklemmen
des Bildschirmschreibers verbunden sind, müssen
den örtlichen Sicherheitsnormen (IEC 60950,
DIN EN 601010-1) entsprechen.
WICHTIG (HINWEIS)
• Signalleitungen und Stromkabel sind immer
getrennt zu verlegen, vorzugsweise in geerdeten
Metallkabelschutzrohren.
• Für Signaleingänge und Relaisanschlüsse sollten
geschirmte Kabel verwendet werden.
• Die interne Batterie (Typ Varta CR2025 3 V-Lithium-
Zelle) darf nur von einem zugelassenen Techniker
ausgewechselt werden.
5
