6

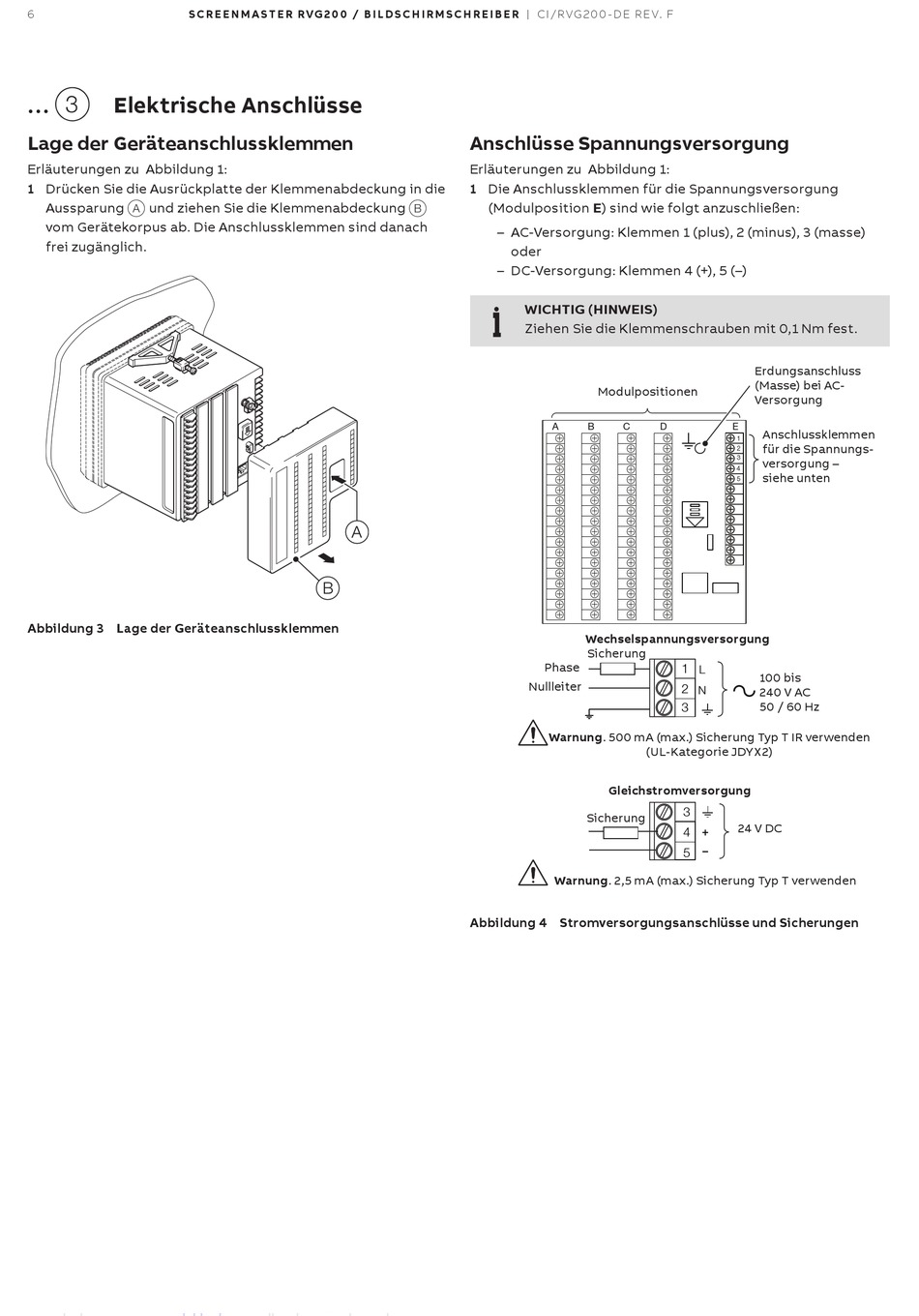

S C R E E N M A S T E R R VG 2 0 0 / B I L D S C H I R M S C H R E I B E R | C I/ R V G 2 0 0 - D E R E V. F
... 3 Elektrische Anschlüsse
Lage der Geräteanschlussklemmen
Erläuterungen zu Abbildung 1:
1 Drücken Sie die Ausrückplatte der Klemmenabdeckung in die
Aussparung
A
und ziehen Sie die Klemmenabdeckung
vom Gerätekorpus ab. Die Anschlussklemmen sind danach
frei zugänglich.
Abbildung 3 Lage der Geräteanschlussklemmen
Anschlüsse Spannungsversorgung
Erläuterungen zu Abbildung 1:
1 Die Anschlussklemmen für die Spannungsversorgung
(Modulposition E) sind wie folgt anzuschließen:
B
– AC-Versorgung: Klemmen 1 (plus), 2 (minus), 3 (masse)
oder
– DC-Versorgung: Klemmen 4 (+), 5 (–)
WICHTIG (HINWEIS)
Ziehen Sie die Klemmenschrauben mit 0,1 Nm fest.
A
Phase
Nullleiter
Warnung. 500 mA (max.) Sicherung Typ T IR verwenden
Warnung. 2,5 mA (max.) Sicherung Typ T verwenden
Abbildung 4 Stromversorgungsanschlüsse und Sicherungen
Erdungsanschluss
(Masse) bei AC-
Modulpositionen
Versorgung
B
C
D
E
1
2
3
4
5
Wechselspannungsversorgung
Sicherung
1
L
2
N
3
(UL-Kategorie JDYX2)
Gleichstromversorgung
3
Sicherung
24 V DC
4
+
–
5
Anschlussklemmen
für die Spannungs-
versorgung –
siehe unten
100 bis
240 V AC
50 / 60 Hz
