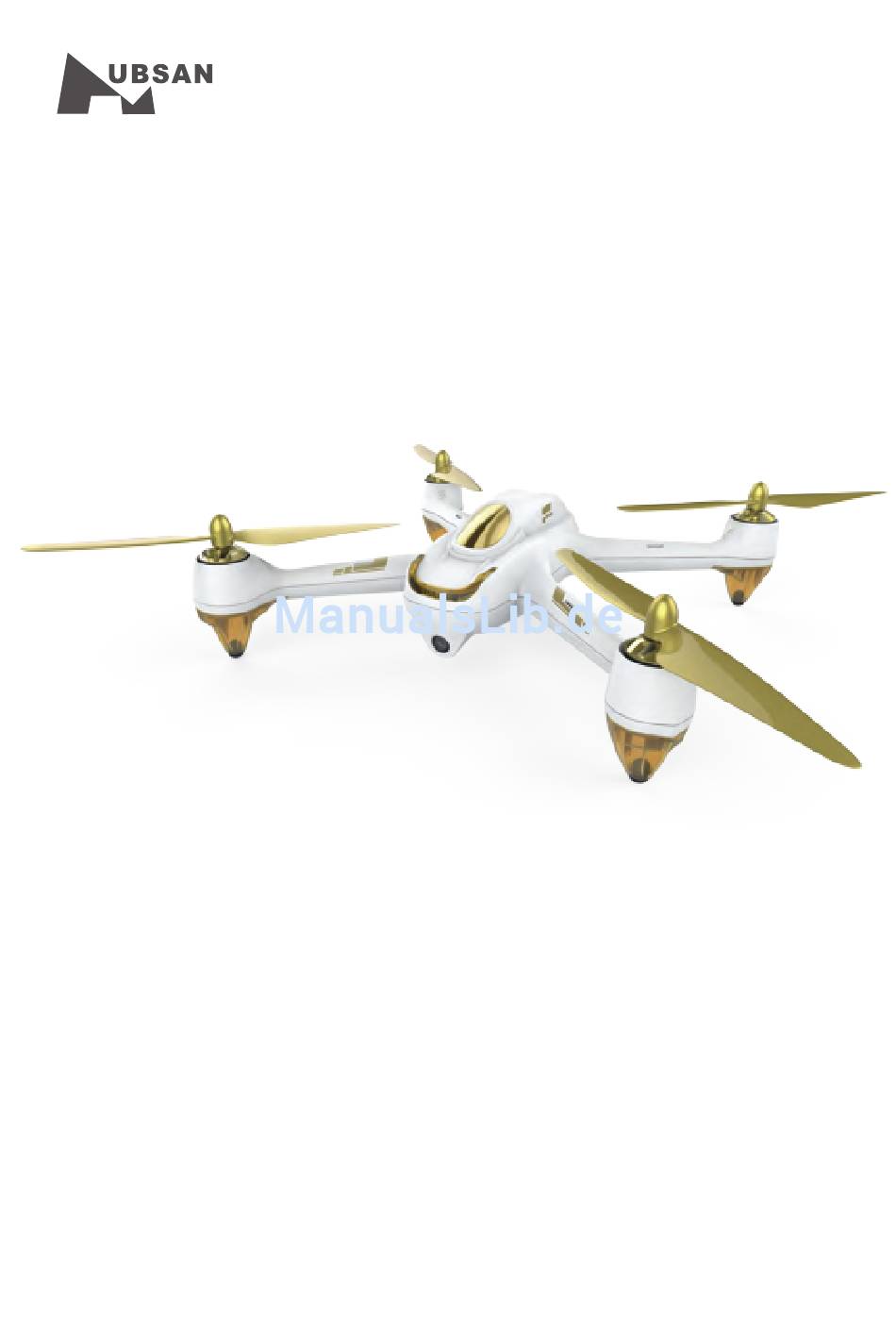

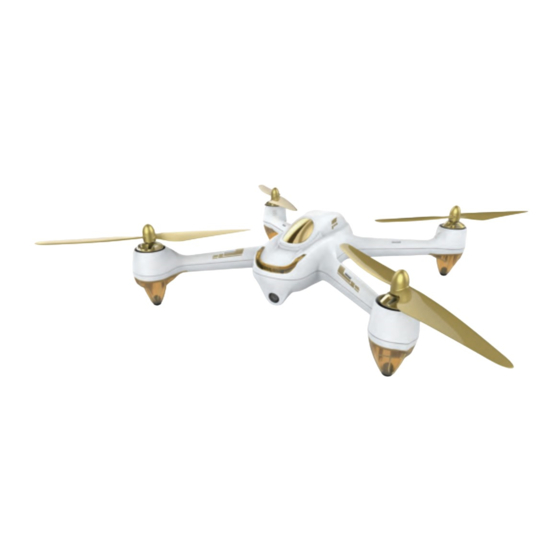

Der HUBSAN X4 FPV
BRUSHLESS
ITEM NO: H501S
FLIEGEN OHNE GPS,SIEHE SICHERHEITSHINWEISE AUF SEITE 02
MOTOREN STARTEN/AUSSCHALTEN, SIEHE SEITE 06
RTH-C, SIEHE SEITE 09-10
FOLLOW-ME-FUNKTION, SIEHE SEITE 10-11
KOMPASS-KALIBRIERUNG, SIEHE SEITE 16
SENDER KALIBRIERUNG, SIEHE SEITE 18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hubsan X4 FPV BRUSHLESS
Inhaltszusammenfassung für Hubsan X4 FPV BRUSHLESS
- Seite 1 ® Ab 14 Jahre Lesen Sie den Bedienungsleitung aufmerksam Besuchen Sie Zur Aktualisierung WWW.HUBSAN,COM Der HUBSAN X4 FPV BRUSHLESS ITEM NO: H501S FLIEGEN OHNE GPS,SIEHE SICHERHEITSHINWEISE AUF SEITE 02 MOTOREN STARTEN/AUSSCHALTEN, SIEHE SEITE 06 RTH-C, SIEHE SEITE 09-10 FOLLOW-ME-FUNKTION, SIEHE SEITE 10-11...
-
Seite 2: Wichtige Sicherheitshinweise
Hubsan FPV X4 Brushless 2015.01 V1.0 Bitte lesen Sie die Bedienungsanleitung aufmerksanmkeit durch. WICHTIGE SICHERHEITSHINWEISE BETRIEB: Handeln Sie besonders aufmerksam und verantwortlich, wenn Sie die Drohne fliegen. Elektronische Bauteile können bei Bruchlandungen oder wenn Sie den X4 im Wasser landen, beschätigt werden. Tauschen Sie beschädigte Teile unverzüglich aus, um Folgeschäden zu vermeiden. - Seite 3 Einleitung Vielen Dank, dass Sie sich für dieses HUBSAN-Produkt entscheiden haben. Es ist als einfach zu fliegendes, voll ausgestattetes RC-Modell konzipiert, das schweben und schnell vorwärts fliegen sowie Kunstflugmanöver ausführen kann. Bitte lesen Sie die Anleitung aufmerksam. Bewahren Sie die Anleitungen für zukänftiges Nachschlagen auf.
-
Seite 4: Quadrocopter Motor-Led
3. QUADROCOPTER AKKU 3.1 EINLEITUNG Der Akku des Quadrocopters hat eine Kapazität von 2700mAh und 7.4V Spannung. Der Akku darf nur mit dem Hubsan-Ladegerät geladen werden, um ein Überladen zu vermeiden. 3.2 AKKU EINSETZEN Drücken Sie den Akku ins Batteriefach und schließen Sie Ihn mit korrekter Polarität an. -
Seite 5: Quadrocopter Aktualisierung
U-Schlüssel fest. ● Vergewissern Sie sich, dass die A- und B-Rotorblätter korrekt installiert sind. Der X4 kann nicht fliegen, wenn die Rotorblätter nicht korreckt installiert sind. ● Gefährliche bewegliche Teile, halten Sie Finger und andere Körperteile fern. © 2015 Hubsan 哈博森科技 版权所有... - Seite 6 Joystick ganz rechts unten. Dann Lassen Sie die beide Joystick los, nachdem die Motoren lstehen. Schalten Sie die Motoren nicht während des Fluges aus, damit eine Absturz zu vermeiden. Drücken Sie die Joystick vorsichtig. Lassen Sie die Joystick los, nachdem die Motoren laufen oder wieder stehen. © 2015 Hubsan 哈博森科技 版权所有...
- Seite 7 Drücken Sie den Joystick nach rechts, um den X4 nach rechts fliegen zu lassen. Mit dem Joystick in der Mitte hält der X4 seinen Links Rechts Kurs. Der Winkel der Joystickbewegung entspricht dem Neigungswinkel und der Fluggeschwindigkeit. © 2015 Hubsan 哈博森科技 版权所有...
- Seite 8 Halten Sie EXIT für 0,5 Sekunden gedrückt, um ein Foto aufzunehmen. Halten Sie ENTER für 0,5 Sekunden gedrückt, um ein Video aufzunehmen und drücken SIe die Taste erneut, um es zu speichern. Beenden Sie die Aufnahme, bevor Sie die SD-Karte abziehen. © 2015 Hubsan 哈博森科技 版权所有...
- Seite 9 Das Flugsteuerungssystem lässt den Quadrocopter zum Rückkehrpunkt zurückkehren und automatisch landen. Der RTH-Modus arbeitet nur, wenn der GPS-Modus mit mindestens 6 Satelliten aktiviert ist. Der Rückkehrpunkt wird aufgezeichnet, wenn bei laufenden Motoren mindestens 6 GPS-Satelliten empfangen werden . © 2015 Hubsan 哈博森科技 版权所有...
- Seite 10 Stellen Sie den Stick wieder um den Headless Modus zu verlassen. Wird Angezeigt durch ein "Piepton" und die "Headless Off" wird angezeigt auf dem LCD. 7.4 FOLLOW-ME MODUS Der Follow-Me Modus bedeutet, dass die Drohne dem Sender automatisch über das GPS-System folgt. MODUS 2 MODUS 1 © 2015 Hubsan 哈博森科技 版权所有...
-
Seite 11: Betriebssicherer Modus
Fällt die Anzahl der GPS-Satelliten für mehr als 20 Sekunden unter 6, Wenn der X4 rückkehrt, so landet der X4 automatisch. Der X4 wird nicht automatisch im Modus "Failsafe" Hindernisse ausweichen! Sie müssen festlegen, dass die Höhe so hoch ist, damit Hindernisse des X4 vermeidenwerden. © 2015 Hubsan 哈博森科技 版权所有... - Seite 12 10 Video-Brillen-Buchse keine Funktion 13 USB-Stecker 12 Rückkehr-Schalter 11 GPS-Schalter HOME 8 Foto 8 Aufnahme 6 Gashebel 4 Höhenruder 2 Höhen- / Querruder-Joystick 1 Gashebel- / Seitenruder-Joystick 7 Ein-/Austaste 5 Seitenruder 3 Querruder 14 LEDs-Schalter ( MODUS © 2015 Hubsan 哈博森科技 版权所有...
- Seite 13 Ein-/Austaste Zum Ausschalten wieder drücken. Drücken, um ein Foto aufzunehmen. Foto Aufnahme Drücken, um aufzunehmen. Schließen Sie Hubsan videogläser an. Video-Brillen-Buchse (das videoglas ist nicht enthalten) Schalter in oberer Position, GPS-Funktion aktiviert; GPS -Schalter Schalter in unterer Position, GPS-Funktion deaktiviert.
-
Seite 14: Batterien In Die Fernsteuerung Einsetzen
Ziehen Sie den Gashebel-Joystick in die unterste Position und halten Sie ENTER gleichzeitig für 2 Sekunden gedrückt, um das HAUPTMENÜ aufzurufen. Wählen Sie mit den Pfeiltasten aufwärts/abwärts „Empfindlichkeit einstellen“, „Expertenmodus“ oder „Normalmodus“ und drücken Sie EXIT, um zu speichern und die Funktion zu verlassen. © 2015 Hubsan 哈博森科技 版权所有... -
Seite 15: Manuellen Modus Einstellen
2. Erschöpfen sich die Batterien des Sender während des Fluges, Sie können den X4 dennoch steuern.Landen Sie den X4 3. Der Sender kann nur 2S-Lithium-Batterien, 4 x AA-Batterien oder NI-MH AA-Akkus verwenden, andere Batterien beschädigen den Sender. © 2015 Hubsan 哈博森科技 版权所有... -
Seite 16: Kompass-Kalibrieung
Sender angezeigt wird "Kalibrierkompass 1" Drehen Sie den X4 im Uhrzeigersinn, Halten Sie die Nase des X4 herunter und bis im Display „Kalibrierung Kompass 2“ drehen Sie ihn entgegen dem Uhrzeigersinn, angezeigt wird. bis „Kalibrierung Kompass 2“ erlischt. © 2015 Hubsan 哈博森科技 版权所有... -
Seite 17: Joysticks Kalibrieren
Sie den Joystick nach rechts, um das Menü „5,8-GHz-Frequenz“ aufzurufen. Hier wählen Sie die entsprechende Frequenz. 0:08:49 0:08:49 Hauptmenü 5.8G-FREQUENZ Umkehrung einstellen verlassen Empfindlichkeit einstellen 5.8G-Frequenz 5730 MHZ Manueller Modus Fliegen ohne GPS Version anzeigen verlassen © 2015 Hubsan 哈博森科技 版权所有... -
Seite 18: Explosionszeichnung
EXPLOSIONSZEICHNUNG 2015 Hubsan 哈博森科技 版权所有... - Seite 19 Motor B Schirm GPS Modul Objektivhalter USB PCBA Rotorblatt A Kameramodul Rotorblatt B GummifüßeAbschirmung Motor A Schwamm Motor B Schraube Li-Po Batterie Schraube 2,4-GHz-Antenne Schraube 5.8G-GHz-Antenne Schraube Schraube LED PCBA Schraube Obere Rumpfhälfte 2,4-GHz-Schirmung Schraube Schwamm © 2015 Hubsan 哈博森科技 版权所有...
- Seite 20 H501S-13 Brushless PCB-Modul Flugsteuerung 5,8-GHz- GPS -Modul Kompass-Modul Motor B PCB-Modul Übetragungsmodul H301S-11 H301S-12 H501S-16 H501S-17 H501S-14 H501S-15 Adapter Ladegerätr U-Schlüssel Schirm Lipo-Batterie Fernsteuerung 2700MAh H501S-20 H501S-21 H501S-18 H501S-19 LED PCBA 2,4-GHz- Motor LED Empfängermodul Schirm © 2015 Hubsan 哈博森科技 版权所有...
- Seite 21 Fachhändler zur Entsorgung abgegeben werden. integrierte/mitgelieferte Akkus und Batterien Dieses Symbol auf der Batterie zeigt an, dass sie getrennt gesammelt und entsorgt werden muss. Diese Batterie ist für separate Sammlung bei einer entsprechenden S ammelstelle bestimmt. © 2015 Hubsan 哈博森科技 版权所有...
- Seite 22 © 2015 Hubsan 哈博森科技 版权所有...
- Seite 23 Änderung der Bedienungsanleitung vorbehalten. Laden Sie die neueste Bedienungsanleitung von WWW.HUBSAN.COM herunter. VERSION 1.1 DE...
