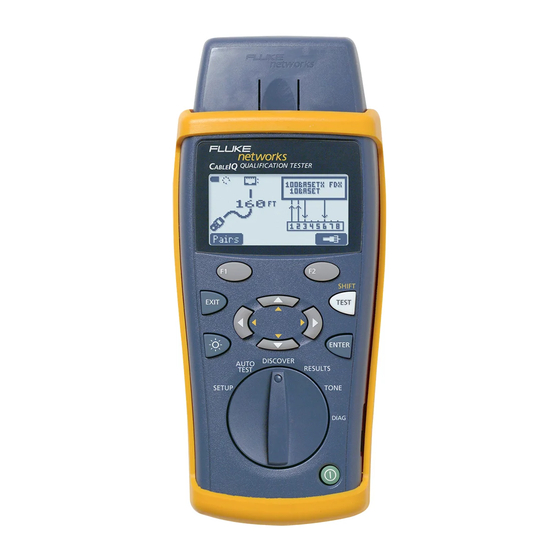

- Seite 1 CableIQ Qualification Tester Erste Schritte PN 2113427 (German) January 2005, Rev. 1 3/07 © 2005, 2007 Fluke Corporation. All rights reserved. Printed in China. All product names are trademarks of their respective companies.
- Seite 2 Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. Diese Garantie darf von keiner Verkaufsstelle im Auftrag von Fluke Networks verlängert werden. Um während des Garantiezeitraums Garantieleistungen in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene von Fluke Networks autorisierte Servicezentrum, um Rücknahmeinformationen zu erhalten, und senden Sie...
- Seite 3 CableIQ Qualification Tester Zugriff auf das Bedienungshandbuch Diese Anleitung bietet allgemeine Informationen und ™ erste Schritte zur Verwendung des Testers. Das CableIQ Qualification Tester Bedienungshandbuch au der Produkt-CD enthält die folgenden Informationen. Sicherheit Warnung Der Tester ist nicht für den Anschluss an aktive Telefoneingänge, -systeme oder -geräte, einschließlich...
-
Seite 4: Setzen Der Benutzereinstellungen
CableIQ Erste Schritte Setzen der Benutzereinstellungen Den Drehschalter auf SETUP drehen, dann zum Auswählen einer Einstellung verwenden. • Benutzerinformationen: Die drei Zeilen Text werden mit gespeicherten Autotests gespeichert. • ⋅ Sprache / ft m: Auswahl einer Sprache für die Anzeige. Auswahl von ft (Fuß) oder m (Meter) für Längenmessungen. -
Seite 5: Anschlüsse Für Verkabelungstests
ID-Suchhilfe an das Ende der Verkabelung angeschlossen werden. Wenn während eines Autotests am nahen oder fernen Ende Rangierkabel verwendet werden, empfiehlt Fluke Networks für diese Rangierkabel eine Länge von mindestens 2 m. Anschließen an eine Datenverbindung ayb10 Anschluss an eine Bustopologie... - Seite 6 CableIQ Erste Schritte Anschluss an eine Sterntopologie ayb12 Anschluss an Koaxialkabel ayb34...
- Seite 7 Ergebnissymbole Ergebnissymbole Die Symbole unten erscheinen auf Autotest- und Discover-Bildschirmen. Die Verkabelung qualifiziert für die Anwendung. Die Verkabelung qualifiziert nicht für die Anwendung. Die Ergebnisse sind ausschließlich für Informationszwecke gedacht und nicht für Qualifikation. Die Verkabelung kann nicht vollständig für die Anwendung qualifiziert werden, da die Wiremap-Ergebnisse unvollständig sind (Wiremap-Adapter nicht verwendet).
- Seite 8 CableIQ Erste Schritte Erkennen von Verkabelungseigenschaften Der Discover-Modus dient zum schnellen Prüfen von Wiremaps, Messen von Länge und Bestimmen, ob die Verkabelung mit einem Netzwerkanschluss, Videogerät oder Telefon verbunden ist. Den Drehschalter auf DISCOVER drehen, dann an paarverdrillte Kabel oder 75 Ω Koaxialkabel mit oder ohne Wiremap-Adapter am fernen Ende anschließen.
- Seite 9 Erkennen von Verkabelungseigenschaften Erkennungsmodus auf einem Anschluss ayb48 Erkennungsmodus auf Koaxialkabel mit Adapter ayb50 Erkennungsmodus auf Koaxialkabel, angeschlossen an ein Gerät ayb35...
-
Seite 10: Qualifizieren Von Verkabelung Mit Autotest
CableIQ Erste Schritte Erkennungsmodus mit MultiMap Prüft Wiremaps von mehreren Telefonsteckdosen, die in einer Stern- oder Bustopologie verbunden sind. ayb07 Qualifizieren von Verkabelung mit Autotest Der Autotest bestimmt, ob die Verkabelung eine bestimmte Anwendung unterstützt. Autotest-Ergebnisse können gespeichert werden, um eine Installation zu dokumentieren. -
Seite 11: Verwenden Des Toners/Signalgebers
Autotest-Ergebnisse für paarverdrillte Kabel ayb14 Verwenden des Toners/Signalgebers Den Drehschalter auf TONE drehen, dann eine ™ Tonfunktion auswählen. Die zwei IntelliTone Funktionen funktionieren mit einem Fluke Networks IntelliTone Probe/Empfänger Die übrigen vier analogen Töne können von den meisten Empfängern erkannt werden. ayb06... -
Seite 12: Anschlusslicht Blinken
CableIQ Erste Schritte Anschlusslicht blinken Mit der Funktion Anschlusslicht blinken kann bestimmt werden, welches Kabel an welchem Anschluss eines Netzwerk-Hub oder -Switch angeschlossen ist. Der analoge Toner des Testers ist ebenfalls aktiviert, wenn die Anschlusslicht-Funktion aktiviert ist. Den Drehschalter auf DIAG drehen, dann Anschlusslicht blinken auswählen. -
Seite 13: Prüfen Der Kontinuität
Prüfen der Kontinuität Prüfen der Kontinuität Mit der Kontinuitätsfunktion kann über einen 8-poligen Modulstecker oder Koaxialanschluss auf offene Schaltungen und Kurzschlüsse geprüft werden. Den Drehschalter auf DIAG drehen. verwenden, um Kontinuität zu markieren und dann oder drücken. Der Piepser des Testers ist deaktiviert für Widerstände Ω... -
Seite 14: Verwenden Des Kontinuitäts-Toners/Signalgebers
CableIQ Erste Schritte Verwenden des Kontinuitäts- Toners/Signalgebers Den Drehschalter auf DIAG drehen, dann Kontinuität auswählen. Ton und Rhythmus des Piepsers werden mit abnehmendem Widerstand erhöht. ayb38 Orten von Nebensprech- und Impedanzfehlern Mit den Funktionen Nebensprechfehler finden und Impedanzfehler finden können Kabelpaare schnell auf Nebensprech- und Impedanzfehler auf paarverdrillter Verkabelung geprüft werden. -
Seite 15: Testen Von Lautsprecherkabeln
Testen von Lautsprecherkabeln Testen von Lautsprecherkabeln Der Lautsprechertest erzeugt akustische Signale zum Testen der Verdrahtung und Phase von installierten paarverdrillten Lautsprecherkabeln. Den Drehschalter auf DIAG drehen, dann Lautsprechertest auswählen. ayb39 4-Klemmen-Prüfleitung: Paar 1,2: grün Paar 4,5: blau Paar 3,6: orange Paar 7,8: braun... -
Seite 16: Ersetzen Der Batterien
CableIQ Erste Schritte Ersetzen der Batterien Gelben Schuh entfernen, um Batteriefach freizulegen. 4 AA/LR6-Batterien (Alkali-Batterien empfohlen) Typische Batteriele- bensdauer: 20 Stunden axy53 Kontaktaufnahme mit Fluke Networks www.flukenetworks.com support@flukenetworks.com +1-425-446-4519 • Australien: 61 (2) 8850-3333 oder 61 (3) 9329 0244 •...
