8

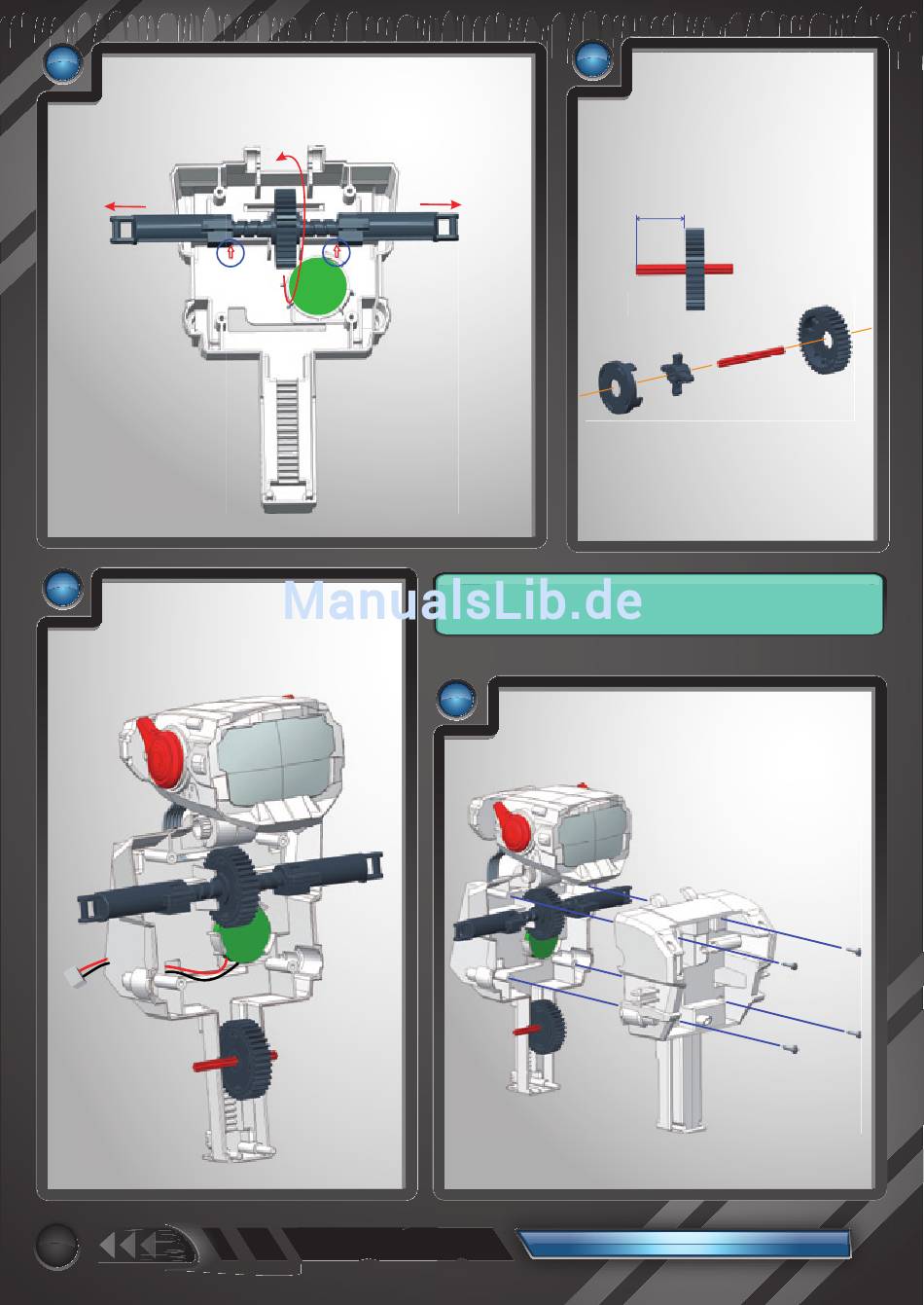

Drehe das Zahnrad nach oben. Du wirst bemerken, dass die zwei Fahrwerke
dazu neigen, nach außen hin auszutreten. Drehe weiter, bis sich die
Fahrwerke auf der Höhe der zwei auf den Kunststoff aufgedruckten und im
Bild blau eingekreisten Pfeile befi nden.
10
Montiere sehr vorsichtig nacheinander folgende Teile
am Oberkörper: den komplett zusammengesetzten
Kopf (A) und die Kupplung mit dem Stäbchen in der
Zahnstange (B).
A
8
ANMERKUNG: Der Kopf weist auf der Höhe des Halses ein Gelenk auf,
dank dessen er nach oben oder unten geneigt werden kann.
11
B
9
Setze die zweite Kupplung unter Befolgung
der Anweisungen aus Schritt 1, aber diesmal
unter Verwendung des 45 mm langen
Stäbchens zusammen.
ANM.: Das Stäbchen muss auf der
Seite mit dem Buchstaben A 2 cm
herausragen.
2 cm (ungefähr)
Schließe den Oberkörper, indem du den Vorderteil annäherst
und die 4 Schrauben in den im Bild gezeigten Positionen
festziehst.
45 mm langes Stäbchen
