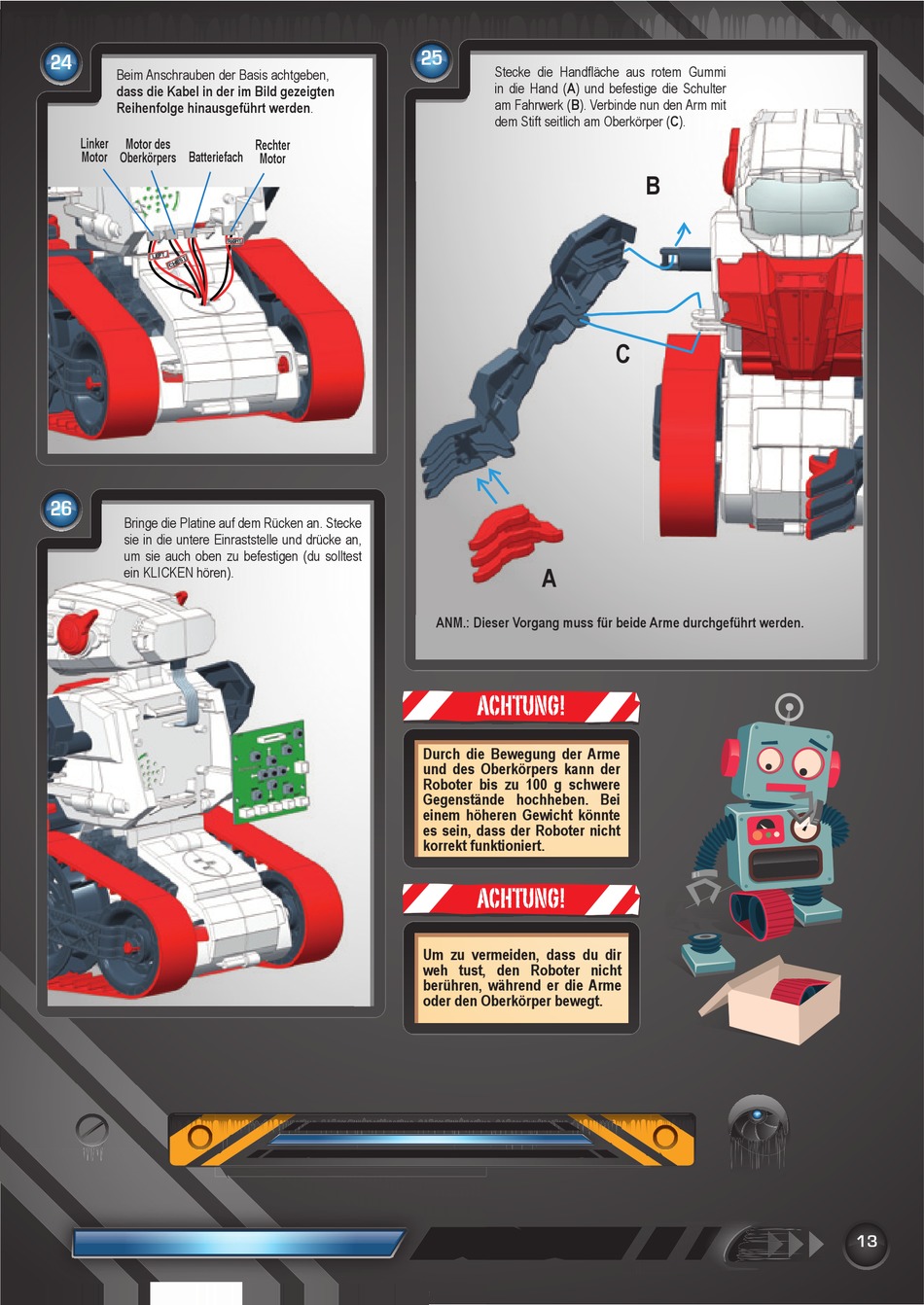

Clementoni EVOLUTION ROBOT Anleitung Seite 13

24
Beim Anschrauben der Basis achtgeben,
dass die Kabel in der im Bild gezeigten
Reihenfolge hinausgeführt werden.
Linker Motor des
Motor Oberkörpers Batteriefach
26
Bringe die Platine auf dem Rücken an. Stecke
sie in die untere Einraststelle und drücke an,
um sie auch oben zu befestigen (du solltest
ein KLICKEN hören).
25
Rechter
Motor
Durch die Bewegung der Arme
und des Oberkörpers kann der
Roboter bis zu 100 g schwere
Gegenstände hochheben. Bei
einem höheren Gewicht könnte
es sein, dass der Roboter nicht
korrekt funktioniert.
Um zu vermeiden, dass du dir
weh tust, den Roboter nicht
berühren, während er die Arme
oder den Oberkörper bewegt.
Stecke die Handfl äche aus rotem Gummi
in die Hand (A) und befestige die Schulter
am Fahrwerk (B). Verbinde nun den Arm mit
dem Stift seitlich am Oberkörper (C).
A
ANM.: Dieser Vorgang muss für beide Arme durchgeführt werden.
ACHTUNG!
ACHTUNG!
B
C
13
