15

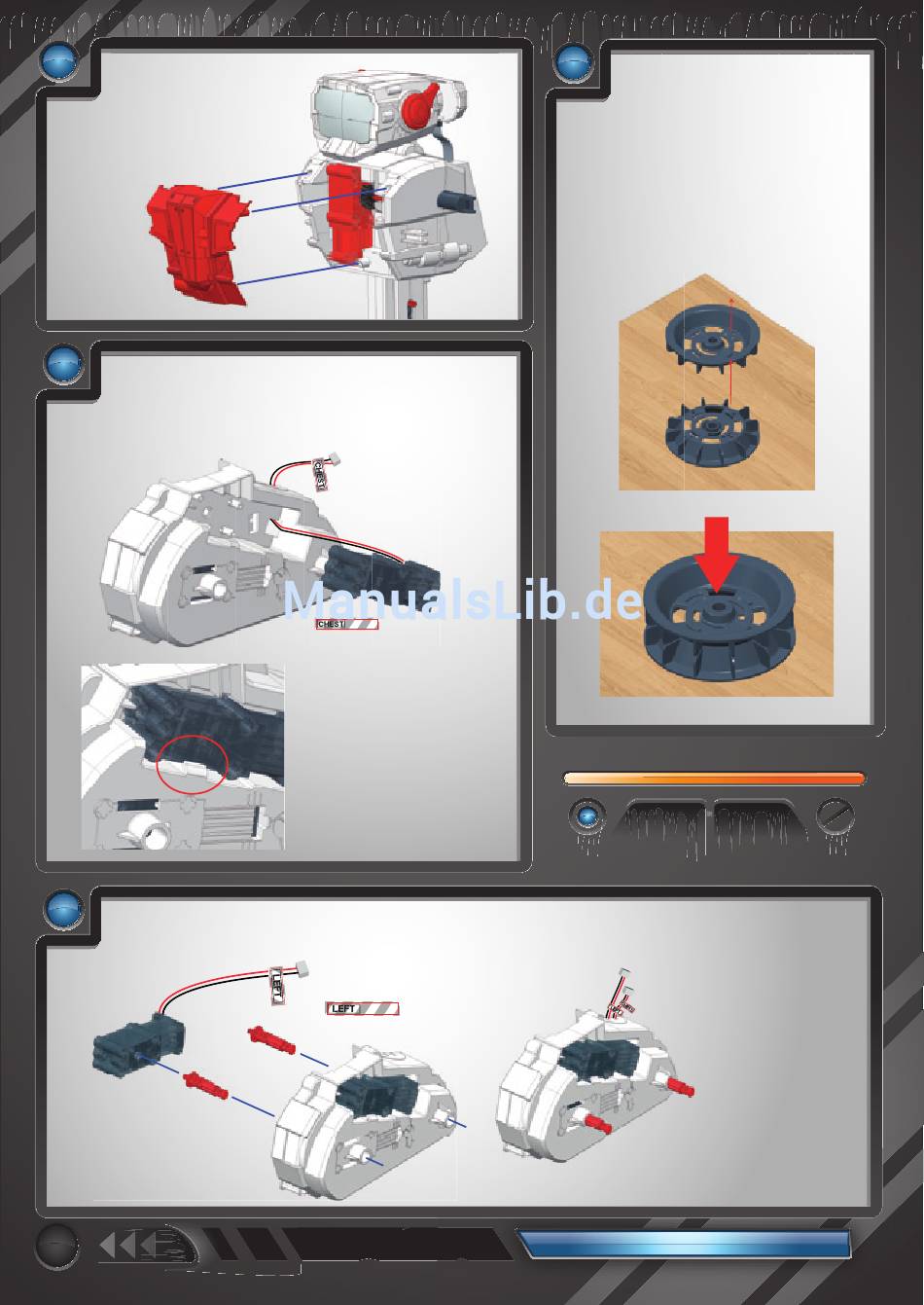

Bringe die rote Maske vorsichtig
so auf der Brust des Roboters an,
dass alle Einraststellen perfekt
schließen.
17
Fixiere (von außen nach innen) einen der schwarzen Motoren an der linken
Hälfte der Roboterbasis. Achte dabei darauf, dass die Kabel durch das
entsprechende Loch nach innen geführt werden (A). Wickle danach den
Aufkleber CHEST um die Kabel des Motors (B).
18
Befestige zuerst eine rote Nabe an einem schwarzen Motor (A). Danach musst du auf der linken Hälfte der Roboterbasis (die, an der du zuvor von
außen den Motor des Oberkörpers befestigt hast) den Motor mit der Nabe im Vorderteil und einer weiteren Nabe im hinteren Teil anbringen (B).
Wickle schließlich den Aufkleber LEFT um die Kabel des Motors (C) und führe diese durch den entsprechenden Schlitz durch (siehe zweites Bild).
A
10
B
DETAILANSICHT DER
EINRASTVERBINDUNG
Andrücken, bis man ein Klicken hört.
C
B
16
Räder (2 große und 2 kleine) zusammensetzen,
indem du die zwei einander ergänzenden Hälften
aneinander annäherst und zusammensteckst.
Lege die Hälfte der einzelnen Räder mit den Haken
nach oben gerichtet auf eine Arbeitsfl äche (A). Lege
die andere Hälfte so darüber, dass die Stifte (B)
übereinstimmen, und drücke in der Mitte und an den
Steckverbindungen an, bis ein Klicken zu hören ist
(C). Überprüfe schließlich, dass alle 4 Einraststellen
gut schließen. eßen.
A
Am Ende der Montage des Oberkörpers
musst du mit dem Unterteil des Roboters
beginnen. Zu allererst musst du die vier
B
A
C
ANM.: Die zwei roten Naben
müssen nach außen zeigen.
