1

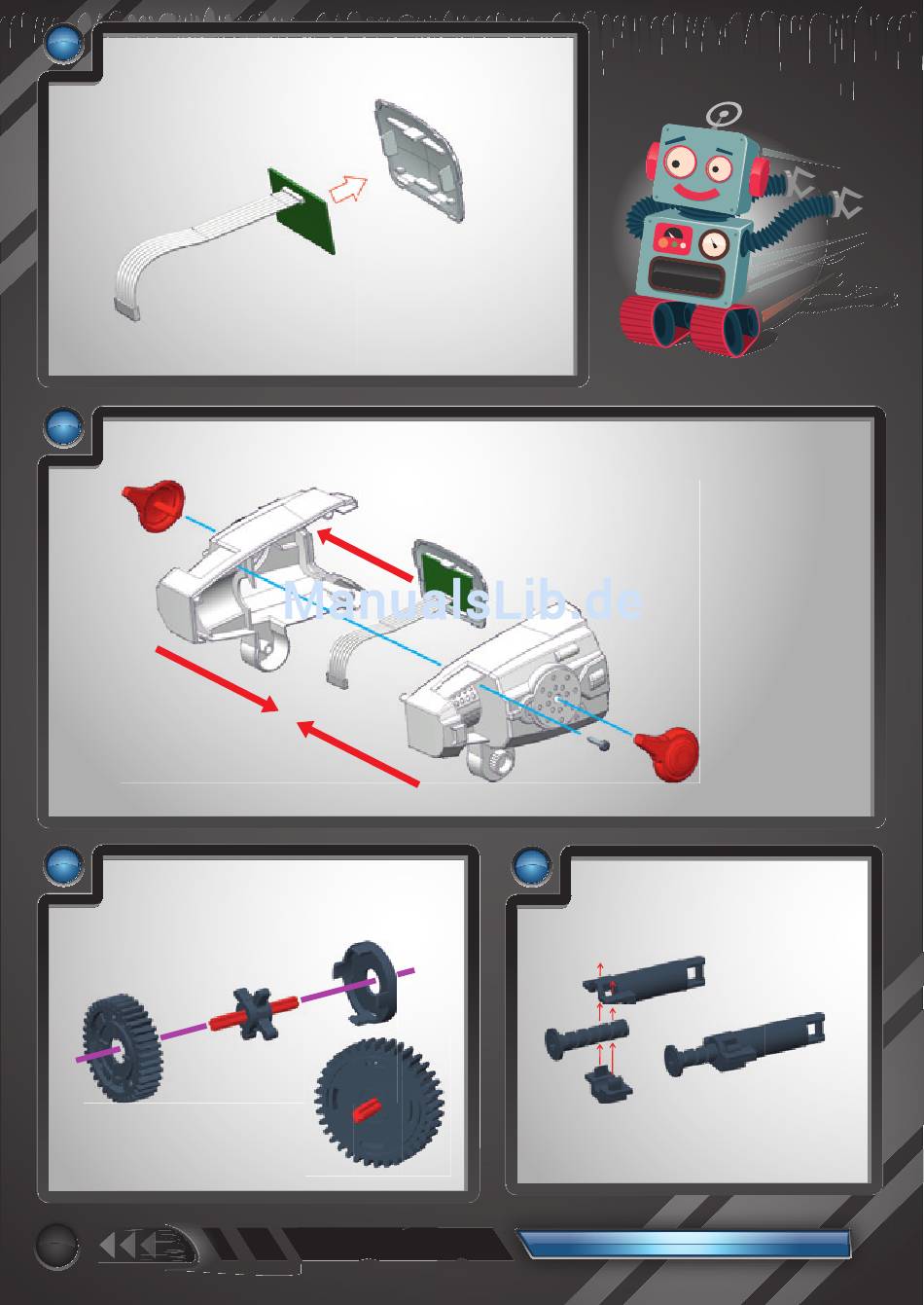

Die Platine mit den MicroLEDs unter Nutzung der entsprechenden
Einschnitte auf das Visier stecken.
Die MicroLEDs, die die Augen bilden,
müssen nach oben zeigen, die des
Mundes nach unten.
2
A
3
Nimm das 36 mm lange Stäbchen und stecke es in die
Sternkupplung, schließe sie danach mit den zwei Deckeln
und drücke auf die 4 Einbuchtungen, bis man ein Klicken hört.
36 mm langes
Stäbchen
6
Den Kopf wie folgt schließen:
A - Die Antenne mit dem R auf der rechten Kopfhälfte und dem Buchstaben
Lauf der linken Hälfte montieren; Lauf der linken Hälfte montieren;
B - Das Visier mit den MicroLEDs auf der linken K B - Das Visier mit den MicroLEDs auf der linken Kopfhälfte aufsetzen;
C - die zwei Hälften schließen und mit der Schrau C - die zwei Hälften schließen und mit der Schraube festziehen.
C
A
A
B
4
Im Set sind zwei Schneckenschrauben enthalten.
Setze sie jeweils zusammen, indem du sie in
den Komponenten, aus denen die Fahrwerke
bestehen, einschließt.
ANM.: Darauf achten, dass die Teile mit den gleichen
Zahlen (1 – 1; 2 – 2) kombiniert werden.
A
