22

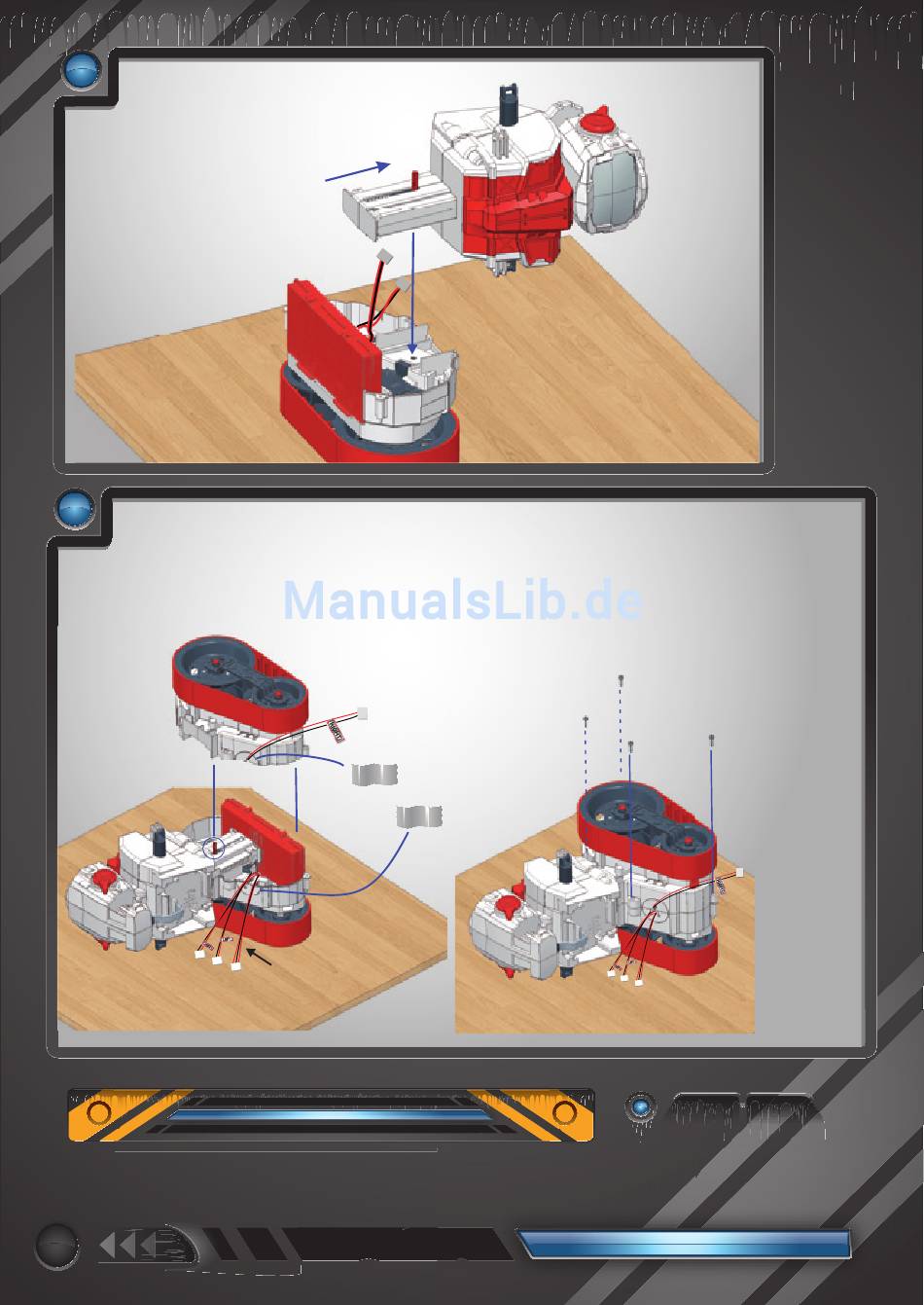

Lass die linke Basis auf der Arbeitsfl äche liegen und
bringe den komplett zusammengebauten Oberkörper
daran an. Dabei unbedingt darauf achten, dass er
nach vorne gerichtet ist (durch Befolgung der Rich-
tung der hervortretend auf die Basis aufgedruck-
ten Pfeile).
23
Um zu vermeiden, dass die Kabel beim Schließen der Basis stören, kannst du sie mit Klebeband befestigen, nachdem du sie durch die
entsprechenden Schlitze geführt hast (A), und das Klebeband am Ende der Montage wieder entfernen. Führe die unter den Punkten 18, 19
und 20 beschriebenen Vorgänge auch für die rechte Hälfte der Basis aus und nähere sie danach an die linke (B) an. Alle Verbindungsstellen
müssen perfekt einrasten. Setze nun die 4 Schrauben ein und ziehe sie fest (C).
ANM.: Dieser Schritt ist sehr wichtig und schwierig, führe ihn daher sorgfältig aus. Damit alles perfekt schließt, musst du sicherstellen, dass
das rote Stäbchen des Oberkörpers an der entsprechenden Stelle eingeschlossen wird.
Falls der Oberkörper nach der Montage des Roboters nicht nach ob Falls der Oberkörper nach der Montage des Roboters nicht nach oben und unten bewegt werden kann, musst du die Basis wieder öffnen
B
12
und kontrollieren, dass das Stäbchen gut eingesetzt ist. und kontrollieren, dass das St
A
Batteriefach
bchen gut eingesetzt ist.
ANM.: Um zu garantieren, dass er richtig funktioniert,
müssen die Schrauben gut festgezogen werden.
C C
