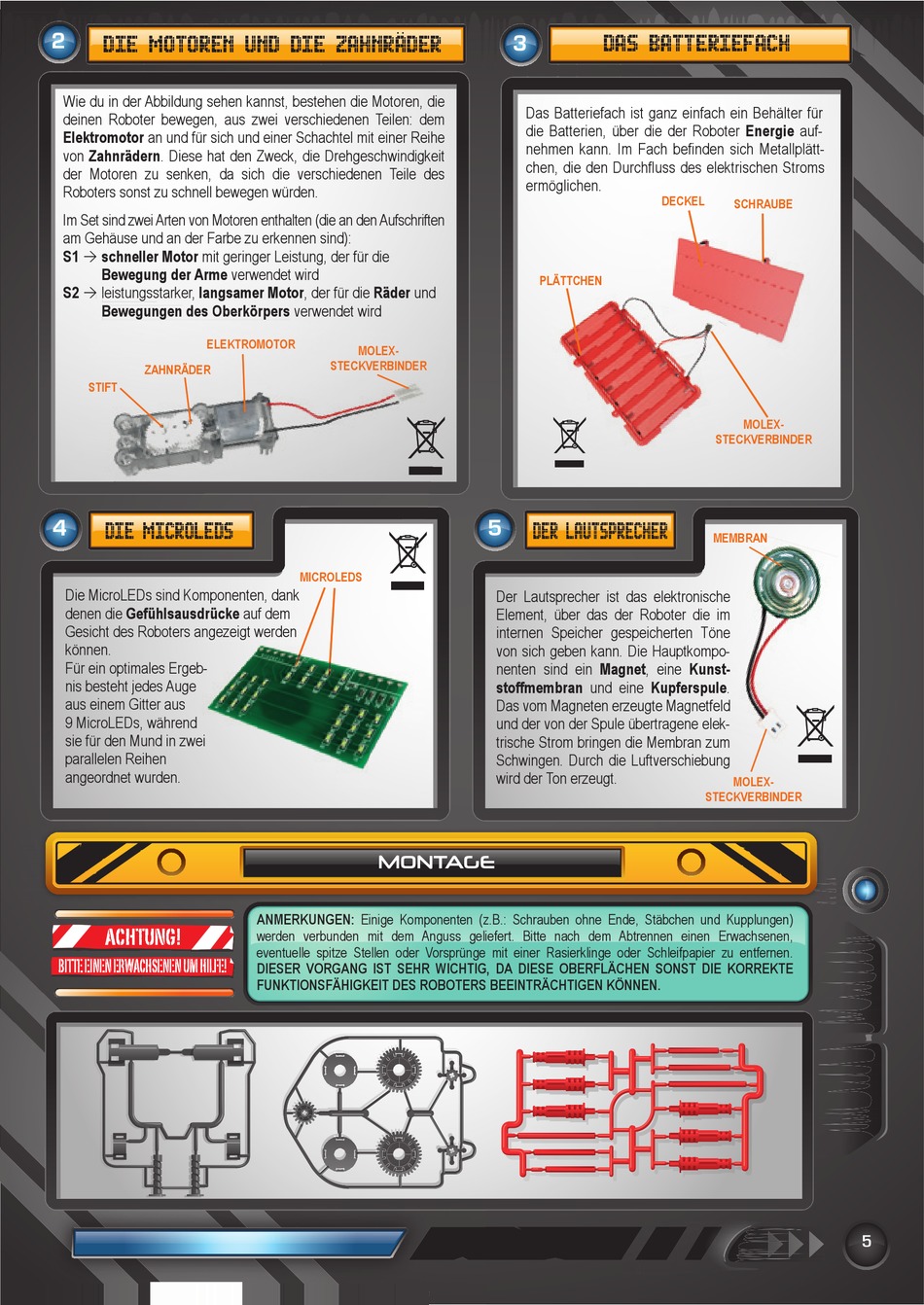

Die Motoren Und Die Zahnräder; Die Microleds; Montage - Clementoni EVOLUTION ROBOT Anleitung

2
DIE MOTOREN UND DIE ZAHNRÄDER
Wie du in der Abbildung sehen kannst, bestehen die Motoren, die
deinen Roboter bewegen, aus zwei verschiedenen Teilen: dem
Elektromotor an und für sich und einer Schachtel mit einer Reihe
von Zahnrädern. Diese hat den Zweck, die Drehgeschwindigkeit
der Motoren zu senken, da sich die verschiedenen Teile des
Roboters sonst zu schnell bewegen würden.
Im Set sind zwei Arten von Motoren enthalten (die an den Aufschriften
am Gehäuse und an der Farbe zu erkennen sind):
S1 Ò schneller Motor mit geringer Leistung, der für die
Bewegung der Arme verwendet wird
S2 Ò leistungsstarker, langsamer Motor, der für die Räder und Ò leistung
Bewegungen des Oberkörpers verwendet wird Bewegungen des Oberkörpe
ELEKTROMOTOR
ZAHNRÄDER
STIFT
4

DIE MICROLEDS

Die MicroLEDs sind Komponenten, dank
denen die Gefühlsausdrücke auf dem drücke auf dem
Gesicht des Roboters angezeigt werden ngezeigt werden
können.
Für ein optimales Ergeb- b-
nis besteht jedes Auge
aus einem Gitter aus
9 MicroLEDs, während
sie für den Mund in zwei ei
parallelen Reihen
angeordnet wurden.
ACHTUNG!
BITTE EINEN ERWACHSENEN UM HILFE!
MOLEX-
STECKVERBINDER
MICROLEDS

MONTAGE

ANMERKUNGEN: Einige Komponenten (z.B.: Schrauben ohne Ende, Stäbchen und Kupplungen)
werden verbunden mit dem Anguss geliefert. Bitte nach dem Abtrennen einen Erwachsenen,
eventuelle spitze Stellen oder Vorsprünge mit einer Rasierklinge oder Schleifpapier zu entfernen.
DIESER VORGANG IST SEHR WICHTIG, DA DIESE OBERFLÄCHEN SONST DIE KORREKTE
FUNKTIONSFÄHIGKEIT DES ROBOTERS BEEINTRÄCHTIGEN KÖNNEN.
3
DAS BATTERIEFACH
Das Batteriefach ist ganz einfach ein Behälter für
die Batterien, über die der Roboter Energie auf-
nehmen kann. Im Fach befi nden sich Metallplätt-
chen, die den Durchfl uss des elektrischen Stroms
ermöglichen.
DECKEL
PLÄTTCHEN
5
DER LAUTSPRECHER
Der Lautsprecher ist das elektronische
Element, über das der Roboter die im
internen Speicher gespeicherten Töne
von sich geben kann. Die Hauptkompo-
nenten sind ein Magnet, eine Kunst-
stoffmembran und eine Kupferspule.
Das vom Magneten erzeugte Magnetfeld
und der von der Spule übertragene elek-
trische Strom bringen die Membran zum
Schwingen. Durch die Luftverschiebung
wird der Ton erzeugt.
SCHRAUBE
MOLEX-
STECKVERBINDER
MEMBRAN
MOLEX-
STECKVERBINDER
5
