Parameterbeschreibung
r1482
CO: Integ.anteil Drehz.reg.ausg.
P-Gruppe: CONTROL
Zeigt integralen Teil des Drehzahlreglerausgangs an.
3.29.2.2

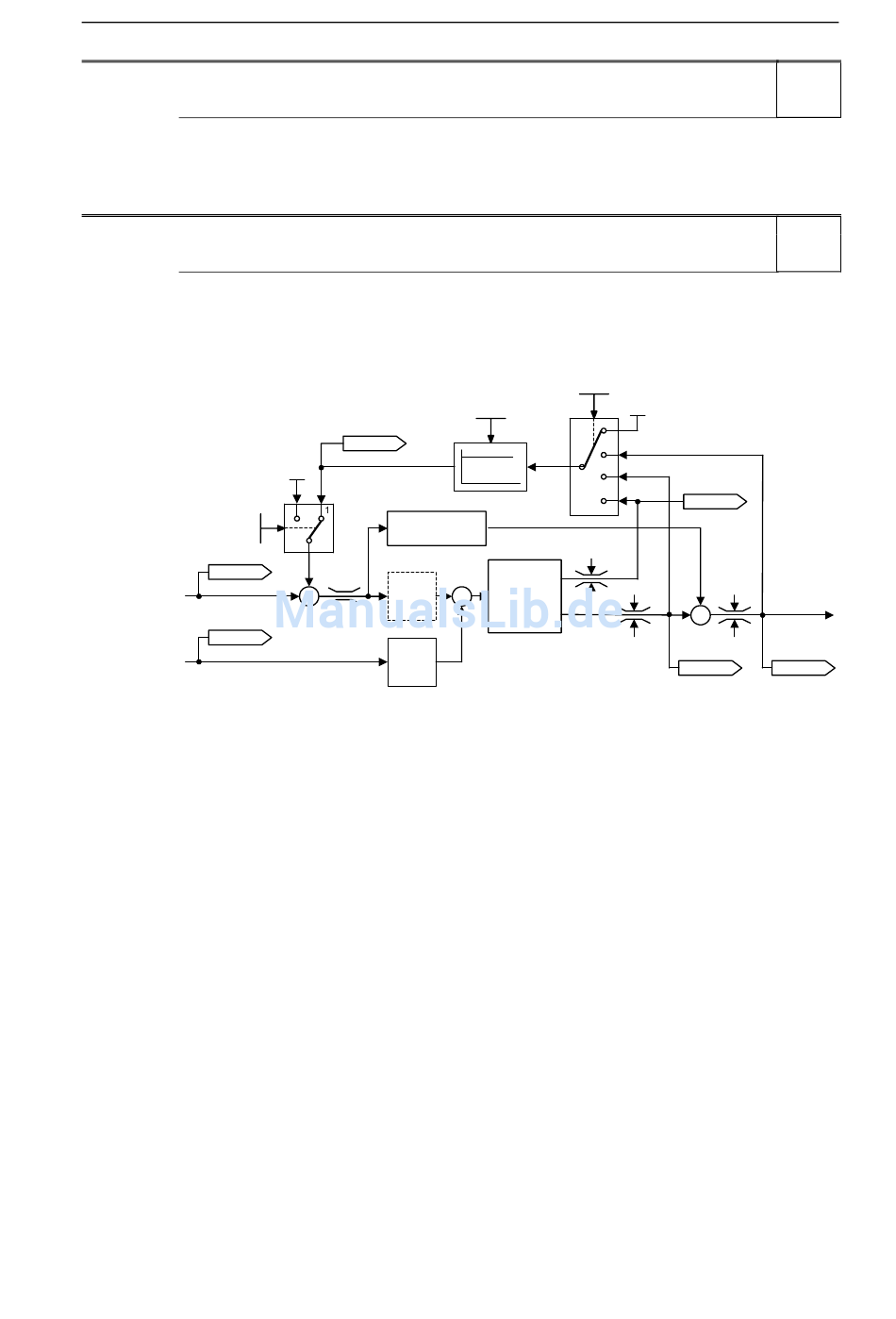

Statik
P1488[3]
Quelle Statik
ÄndStat:
P-Gruppe: CONTROL
Wählt Quelle des Statik Eingangssignals.
Bei mechanisch gekoppelten Antrieben ist eine gleichmäßige Lastaufteilung auf die einzelnen
Antriebsmotoren wichtig. Durch Aktivieren der Statik kann die Lastaufteilung beeinflußt werden.
Enable droop
0 ... 1
P1492.D (0)
r1170
Freq.-sollwert
r0063
Istfrequenz
*) nur aktiv, wenn die Vorsteuerung aktiviert ist
(P1496 > 0)
1. Statik wirkt auf Frequenzsollwert bei Einzelantrieb
Die Statik bewirkt durch negative Rückführung des Momentensollwertes auf den Frequenzsollwert eine
Vergrößerung des Schlupfes bei Belastung. Damit kann im stationären Zustand eine gleichmäßige
Laustaufteilung durch Einstellung gleicher Schlupfkennlinien erzielt werden.
-
P1488 > 0
-
P1489 > 0
-
P1492 = 1
2. Statik wirkt als Sollwert bzw. Begrenzung bei Gruppenantrieben (z.B. Leit-/Folge-Antrieb)
Bei Leit-/Folge-Antrieben wird eine gleichmäßige Lastaufteilung im gesamten Drehzahlbereich dadurch
erreicht, daß der Momentensollwert r1490 des drehzahlgeregelten Leitantriebs
-
P1488 > 0
-
P1489 > 0
-
P1492 = 0
an die momentengeregelten Folgeantrieb weitergegeben wird.
Mögliche Einstellungen:
0
Statik gesperrt
1
Quelle Statik:Drehmomentsollwert
2
Quelle Statik:Drehzahlreglerausg
3
Quelle Statik:I-Ant. d. n-Regler
Index:
P1488[0] : 1. Antriebsdatensatz (DDS)
P1488[1] : 2. Antriebsdatensatz (DDS)
P1488[2] : 3. Antriebsdatensatz (DDS)
Abhängigkeit:
Statik Skalierung (P1489) muss für Statik > 0 sein, damit sie wirksam ist.
166
Datentyp: Float
CUT
Datentyp: U16
Aktiv: nach Best.
CO: Droop freq. [Hz]
r1490
0
0
steuerung
–
*)
Filter
Filter
Einheit Nm
Einheit -
Schnell-IBN: Nein
Droop input source
0 ... 3
Droop scaling
P1488.D (0)
0.0 ... 0.50
P1489.D (0.05)
Vor-
r1538
PI
Dreh-
r1539
zahlregler
–
Ausgabe 03/05
Min:
-
Def:
-
-
Max:
Min:
0
Def:
0
Max:
3
0
0
1
2
3
r1482
r1538
r1538
r1539
r1539
r1508
MICROMASTER 440
Parameterliste
6SE6400-5BB00-0AP0
Stufe
3
Stufe
3
Dreh-
moment-
Sollwert
r0079
