HomeMatic HM-LC-Dim1T-FM Installations- Und Bedienungsanleitung

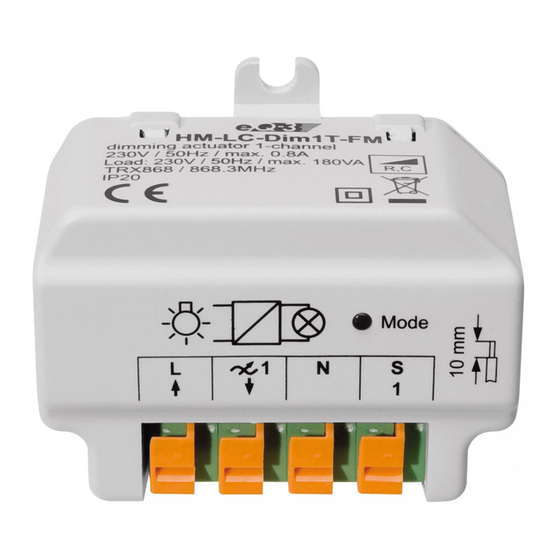

Funk-dimmaktor 1fach phasenabschnitt
unterputzmontage
Verwandte Anleitungen für HomeMatic HM-LC-Dim1T-FM
Inhaltszusammenfassung für HomeMatic HM-LC-Dim1T-FM
- Seite 1 Installations- und Bedienungsanleitung (S. 2) Installation and operating manual (p. 20) Funk-Dimmaktor 1fach Phasenabschnitt Unterputzmontage: Radio-controlled dimming actuator 1-channel trailing edge flush-mount: HM-LC-Dim1T-FM...
- Seite 2 1. Ausgabe Deutsch 04/2010 Dokumentation © 2010 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Funktion......6 Allgemeine Systeminformation zu HomeMatic 8 Allgemeine Hinweise zum Funkbetrieb ..8 Installation . -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 5 Der Betrieb des Gerätes ist ausschließlich am 230V/50Hz-Wechselspannungsnetz zulässig. Arbeiten am 230V-Netz dürfen nur durch eine Elektro-Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlags vor Arbeiten am Gerät Netzspannung freischalten (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
-
Seite 6: Funktion
Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. - Seite 7 Aktoren über angelernte Sensoren anzusteuern. Die Sensoren senden (wie ein Taster) beim Eintreten eines Ereignisses einen Befehl. Genaueres dazu ist der Anleitung des entsprechenden Sensors zu entnehmen. Geräte-LED Anschlussklemmen...
-
Seite 8: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic- Haussteuerungs-Systems und arbeitet mit dem bidirektionalen BidCoS -Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende... -
Seite 9: Installation
Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com. Installation Der Aktor zur Unterputzmontage eignet sich zur unsichtbaren Montage in Installationsdosen. Bei Einbau von mehreren Unterputzaktoren in nebeneinander oder übereinander liegenden... - Seite 10 Auf den Tastereingang wird zum Tasten Phase gegeben. Führen Sie die geschaltete Phase zum Verbraucher. Am Gerät selbst sind keine Bedienelemente vorhanden. Zum direkten Anlernen ohne HomeMatic Zentrale müssen Sie (wenn auch nur temporär) einen Taster anschließen! Der Steuereingang wird mit Netzspannung beschaltet.
- Seite 11 HM-LC-Dim1T-FM Gedimmte Phase Anschluss Neutralleiter (Last) Anschluss Außenleiter Eingang für Taster (Phase)
-
Seite 12: Inbetriebnahme
Zugelassene Leitungsquerschnitte zum Anschluss an den Unterputz-Aktor: starre flexible flexible Leitung Leitung ohne Leitung mit Aderendhülse Aderendhülse 0,20 – 1,50 0,20 - 1,50 0,25 – 0,75 Inbetriebnahme 7.1 Einfache Bedienfunktionen mit angeschlossenem Taster Über einen externen Taster können Sie den Aktor sofort bedienen (Anlernen nicht erforderlich) und die korrekte elektrische Installation überprüfen. -
Seite 13: Anlernen
- Nach Ablauf der 5 Minuten erfolgt durch einen langen Tastendruck das Dimmen. Bei jedem Tastendruck wechselt die Dimmrichtung. 7.2 Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen! Zum Anlernen müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. -
Seite 14: Bedienung
Bedienung Nach dem Anlernen stehen einfache Bedienfunktionen über die angelernten Sender zur Verfügung. Kurzer Tastendruck: AN/AUS, langer Tastendruck: Dimmen. Dabei ergibt sich folgendes Verhalten: Taste Verhalten Kurzer Tastendruck „EIN“-Taste Kurzer Tastendruck „AUS“-Taste Langer Tastendruck Hoch dimmen „EIN“-Taste Langer Tastendruck Runter dimmen „AUS“-Taste Je nach angelerntem Bedienelement lässt sich das Schalten im Toggle-Betrieb und das Dimmen über... -
Seite 15: Zurücksetzen In Den Auslieferungszustand
Zurücksetzen in den Auslieferungszustand Um den Aktor in den Auslieferungszustand zurückzusetzen, versetzen Sie das Gerät nach Ab- und Wiederzuschalten der Netzspannung über den externen Taster in den Anlernmodus (mindestens 4 Sekunden Taste gedrückt halten). Befindet sich das Gerät im Anlernmodus, halten Sie erneut die Kanaltaste für mindestens 4 Sekunden gedrückt. -
Seite 16: Anzeige Des Betriebszustandes
10.2 Anzeige des Betriebszustandes Sobald der Dimmer eingeschaltet ist, leuchtet die Geräte-LED dauerhaft. Nach Konfiguration des Aktors über die Zentrale oder über ein Programmiertool zeigt die Geräte- LED neben den beschriebenen noch zusätzliche Zustände des Geräts an. 11 Verhalten nach Spannungswiederkehr Nach dem Einschalten der Betriebsspannung (Wiederkehr der Netzspannung) überprüft der... -
Seite 17: Wartung Und Reinigung
In dieser Zeit blinkt die Geräte-LED (wie im Anlernmodus). Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist. 12 Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Das Gerät enthält eine interne Geräte- sicherung zum Schutz der Elektronik vor zu großer Strombelastung. -
Seite 18: Weitere Betriebshinweise
B. durch ungenügende Luftzirkulation, erfolgt zunächst eine Lastreduzierung in Form einer Helligkeitsabsenkung, bei anhaltender Übertemperatur erfolgt ein Abschalten der Last. Bei Betrieb des Aktors über die Zentrale des HomeMatic-Systems (CCU) ist zu beachten, dass die Zentrale keine Information bei einem Lastausfall erhält. -
Seite 19: Technische Daten
14 Technische Daten Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 100 m Spannungsversorgung: 230 V / 50 Hz Stromaufnahme: max. 0,8 A Standby-Verbrauch: Anschlussleistung: max. 180 VA Schutzart: IP20 Schutzklasse: Geräteschutz: Überlastsicherung, Temperatursicherung Gehäuse: ABS, Lichtgrau Abm. (B x H x T): 53 x 53 x 30 mm Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! - Seite 40 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
