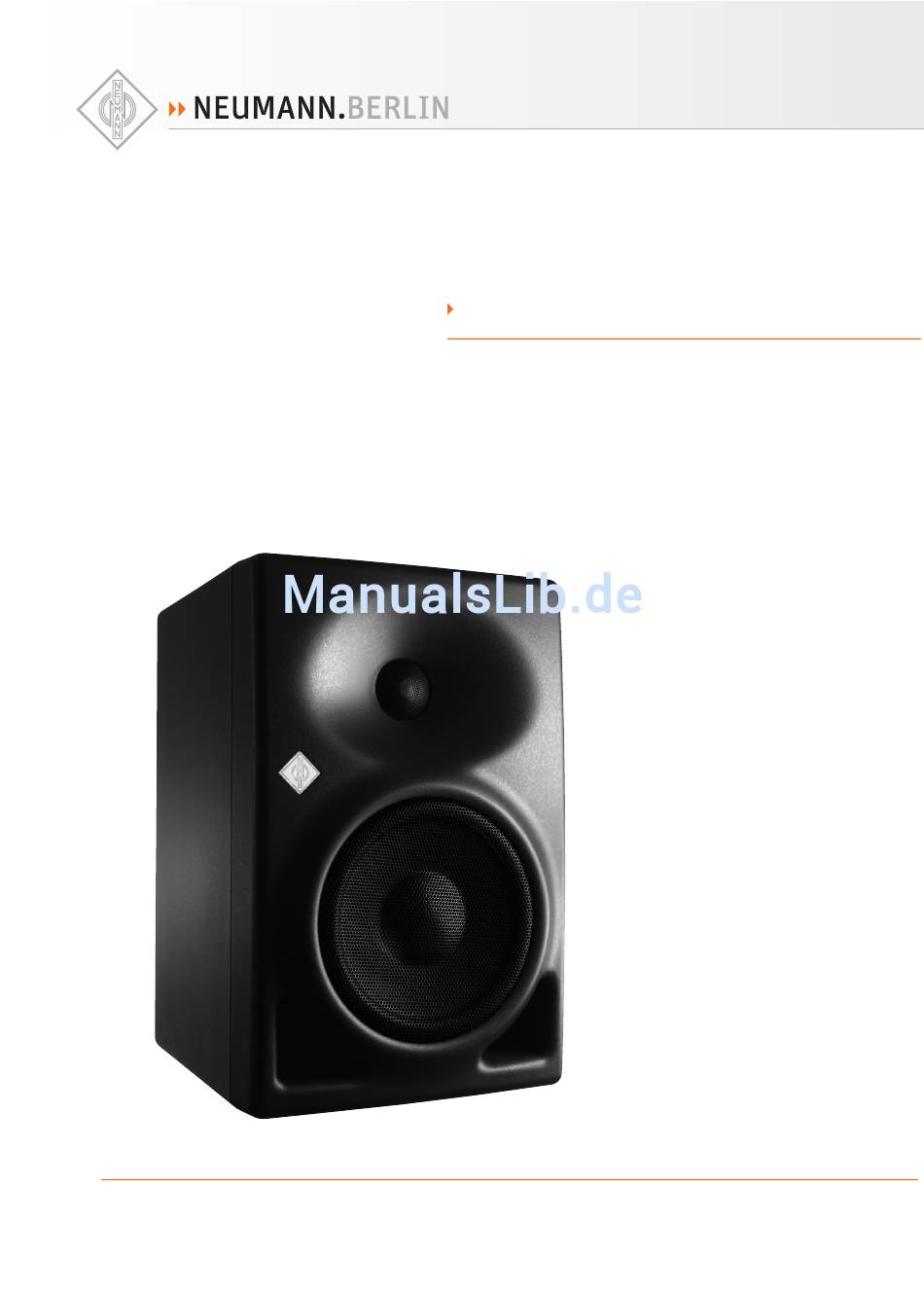

- Seite 1 KH 120 Active Near-field Loudspeaker Operating Manual Bedienungsanleitung Manual Utilisateur Manual de Operación georg neumann gmbh · ollenhauerstr. 98 · 13403 berlin · germany tel +49 (0)30 / 41 77 24-0 · fax -50 · headoffice@neumann.com · www.neumann.com...
- Seite 16 ..........8 KH 120 mit dem Stromnetz verbinden/ vom Stromnetz trennen .
-
Seite 17: Wichtige Sicherheitshinweise
Umgebung, betreiben Sie das Produkt erst nach ausrei- chender Akklimatisierung auf die Raumtemperatur. • Überlasten Sie weder Steckdosen noch Verlängerungskabel. Andernfalls besteht das Risiko eines Brandes oder elektrischen Schlages. 2 | KH 120... - Seite 18 • das Produkt innerhalb der Betriebsbedingungen nur so einsetzen, wie in dieser Bedienungs- anleitung beschrieben. Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Produkt anders als in dieser Bedienungsanleitung beschrieben einsetzen oder die Betriebsbedingungen nicht einhalten, und führt zum Erlöschen des Garantieanspruchs. KH 120 | 3...
-
Seite 19: Der Kh 120-Studiomonitor

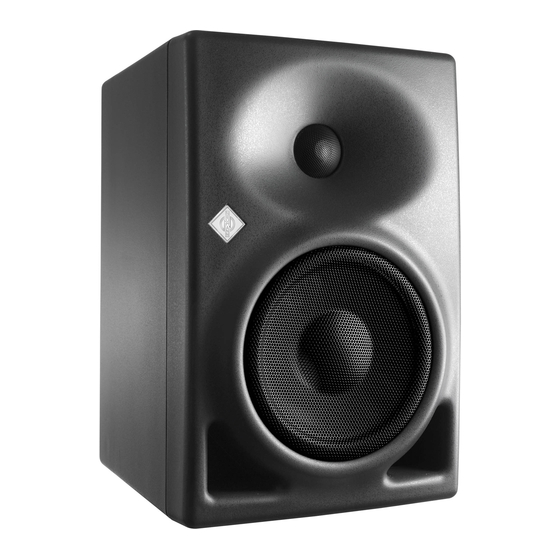

Der KH 120-Studiomonitor Herzlichen Dank für den Kauf eines Neumann Studiomonitors. Der KH 120 zeichnet sich aus durch Mathematically Modeled Dispersion™ Waveguide (MMD™), Schalter zur akustischen Anpassung, verschiedene Eingangsoptionen und umfangreiches Montagezubehör. Dadurch ist der Lautsprecher unter vielfältigen akustischen Bedingungen, mit beliebigen Signalquellen und an nahezu allen Orten einsetzbar. -
Seite 20: Produktübersicht
2 Bassrefl ex-Öff nungen Unterseite 3 Ein-/Ausschalter 4 Kaltgeräte-Netzbuchse mit Schutzkontakt 5 DIP-Schalter [1]–[4] [1] Neumann-Logo ein-/ausschalten [2] Neumann-Logo dimmen [3] keine Funktion [4] Ground-Lift ein-/ausschalten 6 XLR-Eingangsbuchse Rückseite 7 Akustikschalter 8 Ausgangspegelschalter 9 Eingangspegelregler 10 Kühlrippen 11 Montagepunkte KH 120 | 5... -
Seite 21: Kh 120 Aufstellen Und Anschließen
KH 120 aufstellen und anschließen VORSICHT Verletzungsgefahr und Sachschäden durch Umkippen/Herabfallen des Produkts! Bei unsachgemäßer Montage kann das Produkt bzw. Montagezubehör (z. B. Ständer) umkip- pen oder herabfallen. Lassen Sie das Produkt stets von einer qualifi zierten Fachkraft nach örtlichen, nationa- len und internationalen Vorschriften und Standards montieren. -
Seite 22: Lautsprecher Aufstellen
0°, ±30°, ±90°, ±150°, ggf. erweitert um Subwoofer (Center, Front links/rechts, Side links/rechts, Back links/rechts) In der Mitte zwischen Tiefton- und Hochtontreiber verläuft die akustische Achse des KH 120. Richten Sie die akustische Achse stets in vertikaler und horizontaler Ebene auf Ihre Abhör- x = 9.1 cm... -
Seite 23: Audiokabel Anschließen
KH 120 mit dem Stromnetz verbinden/ vom Stromnetz trennen Um den KH 120 mit dem Stromnetz zu verbinden: Stellen Sie sicher, dass der Ein-/Ausschalter 3 in Position „OFF“ steht. Verbinden Sie den Kaltgerätestecker des Netzkabels (Lieferumfang) mit der Netzbuchse 4. -
Seite 24: Kh 120 Einrichten Und Verwenden
Frequenzgang anpassen Wenn alle Akustikschalter auf 0 dB eingestellt sind, ist der Frequenzgang des KH 120-Laut- sprechers in refl exionsarmen Räumen linear. In Ihrer Abhörumgebung ändert sich dieser. Der Frequenzgang eines Lautsprechers verändert sich zudem mit seiner Position im Raum. -
Seite 25: Akustischen Pegel Anpassen
79 dB(C) Musik kein defi nierter Referenzpegel Wenn das Neumann-Logo rot leuchtet, wurde das Schutzsystem des KH 120 aktiviert. Verwen- den Sie Lautsprecher mit höherer Ausgangsleistung oder ergänzen Sie Ihr System um einen Subwoofer mit Bassmanagement, um dies zu verhindern. -
Seite 26: Ground-Lift Einschalten
Beispiele für Schalldruckpegel in Abhängigkeit von Ein- und Ausgangspegel des KH 120: Eingangssignal −20 (0,775 V) (0,775 V) (1,23 V) (77,5 mV) Eingangspegel KH 120 −15 −4 −15 Ausgangspegel KH 120 dB SPL Schalldruckpegel dB SPL in 1 m Ground-Lift einschalten Um Brumm- oder Summgeräusche der Eingangssignalkabel zu unterbinden, können Sie inner-... -
Seite 27: Kh 120 Reinigen Und Pfl Egen
KH 120 reinigen und pfl egen VORSICHT Beschädigung des Produkts durch Flüssigkeit! Wenn Flüssigkeit in das Produkt eindringt, kann sie einen Kurzschluss in der Elektronik verursachen und das Pro- dukt beschädigen oder schlimmstenfalls zerstören. Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern! Trennen Sie das Produkt vom Stromnetz, bevor Sie mit der Reinigung beginnen. - Seite 28 47 CFR 15 subpart B Kanada ICES-003 Akustische Messungen, Blockdiagramm und Buchsenbelegung Weitere technische Daten wie akustische Messungen, ein Blockdiagramm des KH 120 und die Belegung der XLR- Eingangsbuchse fi nden Sie am Ende des Dokuments. KH 120 | 13...
-
Seite 29: Zubehör
Zubehör Produkt Bezeichnung/Erläuterung BKH 120 weiche Tragetasche für 1 Paar KH 120 FKH 120 Flight Case für 1 Paar KH 120 LH 28 Stativadapter LH 29 TV-Zapfen LH 32 Wandhalterung LH 43 Deckenhalterungsplatte LH 45 Wandhalterung, „L“-förmig LH 46 Teleskopdeckenhalterung... -
Seite 58: Brochage De La Prise Xlr
1 m. Encontrará versiones a color de estos diagramas en las páginas correspondientes de los productos en la página web de Neumann. Free-Field Response/Freifeld-Frequenz- Group Delay/Gruppenlaufzeit/Temps de gang/Réponse en champ libre/Respuesta propagation de groupe/Retardo de grupo en frecuencia en campo libre KH 120 | I... - Seite 59 Acoustical Controls/Akustikregler/ Cumulative Spectral Decay/Zerfalls- Eff et des correcteurs de compensation spektrum/Waterfall (Decay spectral)/ acoustiques/Regulador acústico Caída espectral acumulada Frequency (Hz) time (ms) Horizontal Directivity Plot/Horizontales Vertical Directivity Plot/Vertikales Abstrahlverhalten/Directivité horizontale/ Abstrahlverhalten/Directivité verticale/ Directividad horizontal Directividad vertical II | KH 120...
- Seite 62 01/11 · 540417/a01 printed in china...
