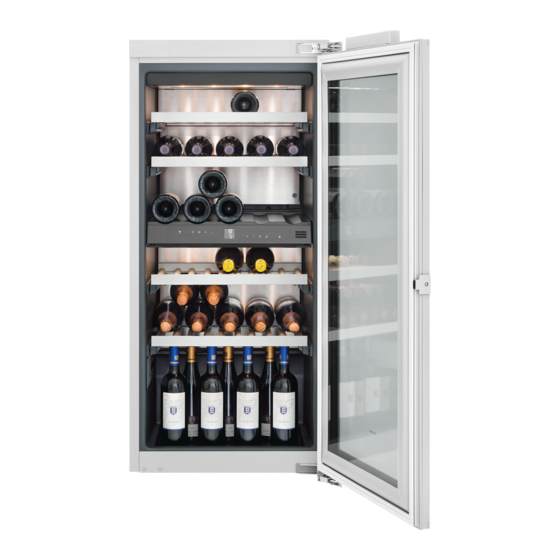

- Seite 1 Gaggenau de Gebrauchs und Montageanleitung RW 222 / RW 282...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......Weinlagerung ......Zu dieser Anleitung . -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Zu dieser Anleitung Verletzungsgefahr Lesen Sie die Gebrauchs und Montageanleitung WARNUNG! Gefahr von Augenschäden! aufmerksam durch! Sie enthält wichtige Informationen Die Lichtintensität der LED Beleuchtung entspricht über Einbau, Gebrauch und Wartung des Geräts. der Laserklasse 1/1M. Die Abdeckung der LED Lichtleiste darf nur vom Der Hersteller haftet nicht, wenn Sie die Hinweise und Kundendienst entfernt werden. -
Seite 4: Vermeidung Von Risiken Für Kinder Und Gefährdete Personen
Umweltschutz Vermeidung von Risiken für Kinder und Verpackung gefährdete Personen Die Verpackung schützt Ihr Gerät vor Transportschäden. Gefährdet sind: Alle eingesetzten Materialien sind umweltverträglich und Kinder, wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind, Über aktuelle Entsorgungswege informieren Sie sich Personen, die nicht genügend Wissen über die... -
Seite 5: Aufstellen Und Anschließen
Aufstellen und Anschließen Lieferumfang Informationen zu Energieverbrauch und Geräuschen den nachfolgend abgebildeten Teilen Die Lieferumfang besteht aus: Nach dem Auspacken alle Teile auf Transportschäden Einbaugerät prüfen. Wenden Sie sich bei Beanstandungen an den Gebrauchs und Montageanleitung Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. -
Seite 6: Technische Daten
Wird ein Gerät der Klimaklasse SN bei kälteren Raum temperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden. Mindest Raumvolumen Maß RW 222 RW 282 Der Aufstellungsraum des Geräts muss ein Mindest 510 mm Raumvolumen aufweisen, das von der Kältemittelmenge 557 mm im Gerät abhängig ist. -
Seite 7: Gerät Aufstellen
Einbaumaße / Gerätebelüftung 70 mm 30 mm 30 mm . 200 cm Gerät aufstellen Maß RW 222 RW 282 ≥ 550 mm Das Gerät von einem Fachmann nach dieser ≥ 500 mm Gebrauchs und Montageanleitung aufstellen und ≥ 40 mm anschließen lassen. -
Seite 8: Transportsicherungen Entfernen
Transportsicherungen entfernen Türanschlag wechseln Der Türanschlag kann nur bei nicht eingebautem Gerät gewechselt werden. Der Wechsel sollte nur von ausge bildetem Fachpersonal durchgeführt werden. Für die Arbeiten sind 2 Personen erforderlich. 1. Nur RW 282: 4 Befestigungsschrauben unten auf der Geräterückseite herausschrauben und die beiden Befestigungswinkel entfernen. - Seite 9 4. Befestigungsschraube des Türanschlags heraus drehen, Türanschlag abnehmen und auf der gegen überliegenden Seite wieder anschrauben. 2. Während die Tür von der 2. Person festgehalten wird, Schrauben des Scharniers oben und unten ganz herausschrauben und Tür abnehmen. VORSICHT! Verletzungsgefahr, wenn Scharniere zusammenklappen! Scharniere geöffnet lassen.
- Seite 10 6. Arbeit 2. Person: Tür an das Gerät ansetzen und festhalten. 7. Scharnier oben anschrauben, Schrauben festziehen. 8. Scharnier unten anschrauben, Schrauben fest ziehen. 9. Scharnier Abdeckungen wieder aufsetzen und ein rasten. 10. Prüfen, ob die Tür fest und sicher am Gerät montiert ist und gut schließt.
-
Seite 11: Gerät In Den Möbelkorpus Einbauen
Gerät in den Möbelkorpus einbauen Hinweis: Vor dem Einbau sicherstellen, dass die Aufstell bedingungen erfüllt sind (siehe Abschnitt Aufstellbe dingungen). 1. Geräteanschlussleitung zur Steckdose hin verlegen. 3. Die beiden Stellfüße mit dem mitgelieferten Schlüssel ganz eindrehen. 2. Gerät zu 2/3 in den Möbelkorpus einschieben. Dabei darauf achten, dass die Geräteanschluss leitung nicht gequetscht, eingeklemmt oder ander weitig beschädigt wird. - Seite 12 < 19 mm 6. Nur bei Möbelkorpus Wandstärke weniger als 19 mm: Distanzteile seitlich an den Türscharnieren aufstecken. 5. Abdeckprofil aufsetzen, dabei auf die - je nach Tür anschlagseite - unterschiedliche Positionierung in der Halterung achten. 7. Abdeckung abnehmen (ausclipsen).
- Seite 13 8. Oberen Befestigungswinkel anschrauben. 9. Überstehenden Teil des Befestigungswinkels von Hand um 90° nach vorne schwenken. 10. Unteren Befestigungswinkel mit Abdeckung anschrauben. 11. Gerät ganz bis zum Anschlag an den Befestigungs winkeln in den Möbelkorpus einschieben und prüfen, ob das Maß A zwischen Gerätevorderkante und Korpusvorderkante umlaufend 42 mm beträgt.
- Seite 14 13. Stellfüße mit dem mitgelieferten Schlüssel heraus schrauben und Gerät damit ausrichten. 15. Vorderteile der Anschlagwinkel abknicken und entsorgen. 16. Abdeckungen der Befestigungswinkel oben und unten aufstecken. 14. Gerät an den Scharnieren und den Befestigungs winkeln mit den mitgelieferten Schrauben mit dem Möbelkorpus verschrauben.
-
Seite 15: Individuelle Möbelfront Montieren
18. Griff von der Stabilisierungsschiene abziehen, an die zweite Stabilisierungsschiene stecken und diese ebenfalls in den Geräteboden einstecken. Maß RW 222 RW 282 19. Griff von der Stabilisierungsschiene abziehen und ≤ 383 mm überprüfen, ob das Gerät sicher im Möbelkorpus ≤... - Seite 16 Paneel montieren 1. Abdeckungen an der Gerätetür oben und unten abnehmen. 3. Sechskantmuttern abschrauben und oberen Befestigungswinkel von der Tür abnehmen. Befestigungswinkel an der Paneele mittig an schrauben; die Kerbe oben am Befestigungswinkel kennzeichnet die Mitte. 2. Maß von der späteren Lage der Paneel Oberkante bis zur Mitte des Langlochs des Befestigungswinkels oben an der Gerätetür nehmen und auf die Paneel Rückseite übertragen.
- Seite 17 7. Paneel oben mit 2 weiteren Befestigungsschrauben am Befestigungswinkel festschrauben. ≤ 13 mm 5. Bei Bedarf das Paneel durch Verstellung der Konter mutter und Verschieben des Befestigungswinkels im Langloch so ausrichten, dass die waagerechten Abstände (X) und die senkrechten Abstände (Z) zu den anderen Möbelfronten überall gleich sind.
-
Seite 18: Elektrischer Anschluss
Gerät befinden darf und leicht erreichbar sein muss. Beachten Sie bei der Festlegung der Steckdosen Position die Länge der Netzanschlussleitung: RW 222: 2,0 m RW 282: 2,8 m Keine Verlängerungskabel oder Verteiler benutzen. Bei Geräten, die in nicht europäischen Ländern be trieben werden, ist auf dem Typenschild zu überprüfen,... -
Seite 19: Gerät Kennenlernen
Gerät kennenlernen RW 222 RW 282 Oberes Fach Innenbeleuchtung unteres Fach Unteres Fach Flaschenauszüge Innenbeleuchtung oberes Fach Stellfüße Bedienblende mit Display und Sensortasten Bedienelemente Ein/Aus Taste Display zur Temperaturanzeige und Anzeige eingeschalteter Funktionen Ventilator Taste Einstellmodus, z. B. bei Einstellung der... -
Seite 20: Ausstattung
Ausstattung Luftaustausch durch Aktivkohlefilter Weine entwickeln sich ständig je nach Umgebungs LED Innenbeleuchtung bedingungen weiter; deshalb ist die Qualität der Luft ausschlaggebend für die Konservierung. Aus diesem Der Innenraum wird über 2 LED Lichtleisten im oberen Grund ist im Innenraum ein Aktivkohlefilter angebracht. und unteren Fach beleuchtet. -
Seite 21: Temperatur Einstellen
Temperatur einstellen Display Helligkeit einstellen Die Temperatur kann in beiden Fächern unabhängig Hinweis: voneinander im Bereich +5 °C ... +20 °C eingestellt Die eingestellte Display Helligkeit wird bei Inbetrieb werden. nahme des Geräts erst wirksam, wenn die eingestellten Innenraumtemperaturen erreicht sind. 1. -
Seite 22: Beleuchtung Dauerhaft Einschalten
Helligkeit der dauerhaften Beleuchtung einstellen 5. Ventilator Taste drücken, um den geänderten Wert zu bestätigen. Auf dem Display blinkt h. 1. Taste Innenbeleuchtung drücken. Im Display erscheint das Symbol für die dauerhafte eingeschaltete Innenbeleuchtung. 6. Ein/Aus Taste zum Verlassen des Einstellmodus drücken. -
Seite 23: Ventilator
Ventilator Kindersicherung Zur langfristigen Lagerung von Wein sollte der Ventilator Mit der Kindersicherung kann das Gerät vor ungewolltem aktiviert werden. Dadurch wird im Innenraum ein Klima Ausschalten gesichert werden. erreicht, welches einem Weinkeller entspricht. Durch die erhöhte Luftfeuchtigkeit wird ein Austrocknen Kindersicherung aktivieren der Korken verhindert. -
Seite 24: Ausschalten
Kindersicherung deaktivieren Ausschalten 1. Ventilator Taste ca. 5 Sekunden drücken. Auf dem Display wird MENU für den Einstellmodus angezeigt, zusätzlich blinkt c für Kindersicherung. Ein/Aus Taste ca. 3 Sekunden drücken, bis die Temperaturanzeige verlischt. Abtauen Das Gerät taut automatisch ab. Die anfallende Feuchtig keit wird über den Tauwasserablauf nach außen in die Tauwasserverdunstungsschale geleitet. -
Seite 25: Alarm
Temperatur Alarm Einlagerung Der Warnton hilft Ihnen, Ihre Weine vor unzulässigen Fassungsvermögen des Geräts: Temperaturen zu schützen. Er ertönt, wenn es im Innen RW 222 48 Flaschen raum zu kalt bzw. zu warm ist. Gleichzeitig blinkt die Temperaturanzeige. RW 282 80 Flaschen Er ertönt immer, wenn die Tür länger als 60 Sekunden... -
Seite 26: Trinktemperaturen
Wartung Trinktemperaturen Gerät reinigen Achtung! Weinart Trinktemperatur Große Bordeaux rot 18 ºC Netzstecker ziehen oder Sicherung ausschalten! Côtes du Rhône rot/ Türdichtung nur mit klarem Wasser reinigen und 17 ºC Barolo gründlich trockenreiben. Großer Burgunder rot/ Reinigen Sie das Gerät mit lauwarmem Spülwasser. 16 ºC Bordeaux rot Das Spülwasser darf nicht in Bedienblende oder... -
Seite 27: Pflegetipps Für Edelstahlflächen
Pflegetipps für Edelstahlflächen Flaschenauszug entnehmen Zum Pflegen der Edelstahloberflächen das Pflegemittel Chromol verwenden. Das Mittel ist im Handel unter dem Namen Chromol oder bei Ihrem Kundendienst unter der Ident Nr. 00310359 als 500 ml Sprühflasche und Ident Nr. 00166787 als 50 ml Probeflasche erhältlich. -
Seite 28: Aktivkohlefilter Austauschen
Aktivkohlefilter austauschen 3. Neuen Filter einsetzen. Wir empfehlen den jährlichen Tausch des abgebildeten Filters, den Sie über Ihren Fachhändler oder den Kundendienst bestellen können. 4. Abdeckung einsetzen, bis zum Anschlag hineindrücken und loslassen. Die Abdeckung wird automatisch verriegelt. Ein Klickgeräusch ist zu hören. 1. -
Seite 29: Geräusche
Geräusche Normale Geräusche Beim Einstecken des Netzsteckers läuft das Kälteaggregat nicht an, in der Temperaturanzeige wird jedoch ein Wert angezeigt Brummen: Ein Motor läuft, z. B. Kälteaggregat, Ventilator. Wenn im Display DEMO leuchtet, wurde versehentlich der Präsentationsmodus aktiviert. Blubbern, Surren oder Gurgeln: Kältemittel fließt durch die Rohre. -
Seite 30: Gerät Außer Betrieb Nehmen
Gerät außer Betrieb nehmen Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten. Netzstecker ziehen oder Sicherung ausschalten. Gerät reinigen. Tür geöffnet lassen, um Geruchsbildung zu vermeiden. Kundendienst Wenn keine der unter Störungen selbst beheben genannten Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. - Seite 31 Gaggenau Hausgeräte GmbH Carl Wery Straße 34 D 81739 München www.gaggenau.com...
