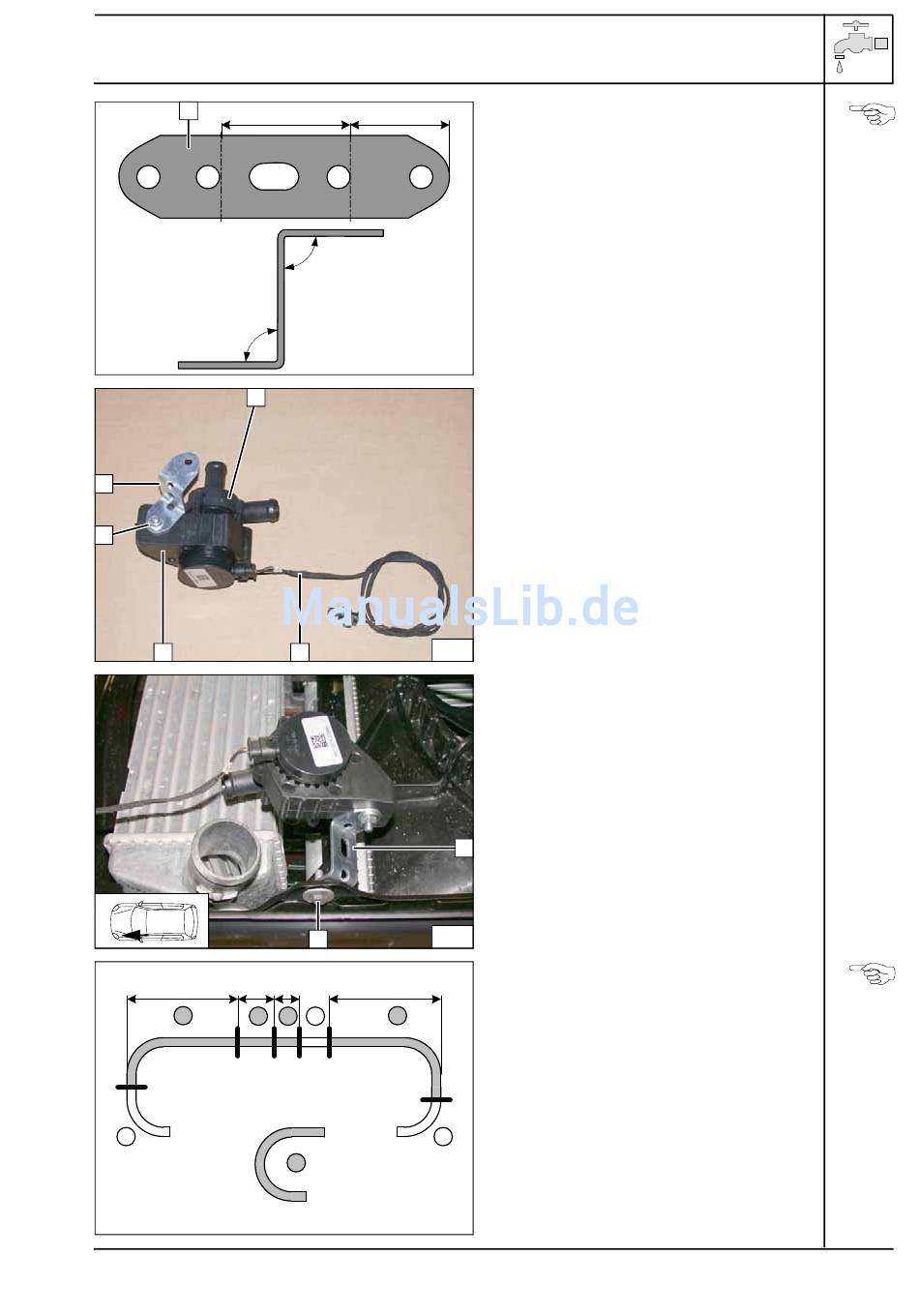

Webasto Thermo Top Evo Einbaudokumentation Seite 27
Wasser-heizgeraet fuer kia venga, benzin und diesel ab modell 2010, linkslenker, manuelle klimaanlage, schaltgetriebe
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (112 Seiten) ,
- Montageanleitung (66 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Inhaltsverzeichnis
Werbung
1
90°
1
5
4
3
A
B
X
1315928B
40
30
90°
54
2
55
2
C
D
X
X
E
Lochband 1 abwinkeln.
1 Umwälzpumpe
2 Kabelbaum Umwälzpumpe
3 Aufnahme Umwälzpumpe
4 Schraube M6x25, Bundmutter
5 Lochband
1 Lochband
2 Schraube M6x20, Karosseriescheibe,
Bundmutter, vorhandene Bohrung
1
Abschnitt X entsorgen.
Schlauch E = 180°- Formschlauch 20x20
Schlauch D mit langem 90°- Bogen
A =
440
B =
535
C =
75
D =
910
Kia Venga
Lochband
vorberei-
ten
Umwälz-
pumpe vor-
montieren
Umwälz-
pumpe
montieren
Schläuche
ablängen
