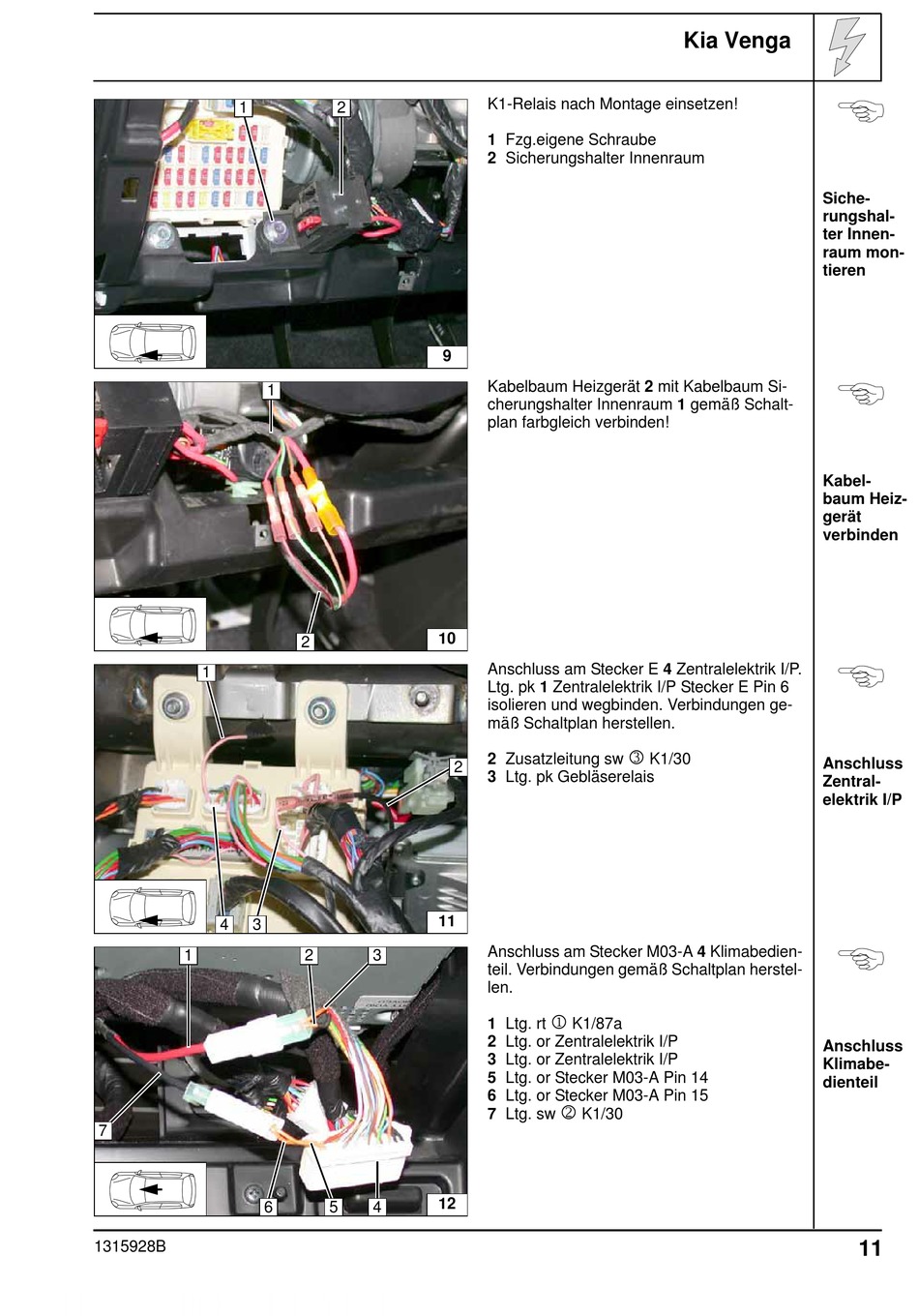

Webasto Thermo Top Evo Einbaudokumentation Seite 11

1
1
4 3
1
7
6
1315928B
2
1
2
2 3
5 4
K1-Relais nach Montage einsetzen!
1 Fzg.eigene Schraube
2 Sicherungshalter Innenraum
9
Kabelbaum Heizgerät 2 mit Kabelbaum Si-
cherungshalter Innenraum 1 gemäß Schalt-
plan farbgleich verbinden!
10
Anschluss am Stecker E 4 Zentralelektrik I/P.
Ltg. pk 1 Zentralelektrik I/P Stecker E Pin 6
isolieren und wegbinden. Verbindungen ge-
mäß Schaltplan herstellen.
2 Zusatzleitung sw
2
3 Ltg. pk Gebläserelais
11
Anschluss am Stecker M03-A 4 Klimabedien-
teil. Verbindungen gemäß Schaltplan herstel-
len.
1
1 Ltg. rt K1/87a
2 Ltg. or Zentralelektrik I/P
3 Ltg. or Zentralelektrik I/P
5 Ltg. or Stecker M03-A Pin 14
6 Ltg. or Stecker M03-A Pin 15
2
7 Ltg. sw K1/30
12
Kia Venga
3
K1/30
Siche-
rungshal-
ter Innen-
raum mon-
tieren
Kabel-
baum Heiz-
gerät
verbinden
Anschluss
Zentral-
elektrik I/P
Anschluss
Klimabe-
dienteil
11
