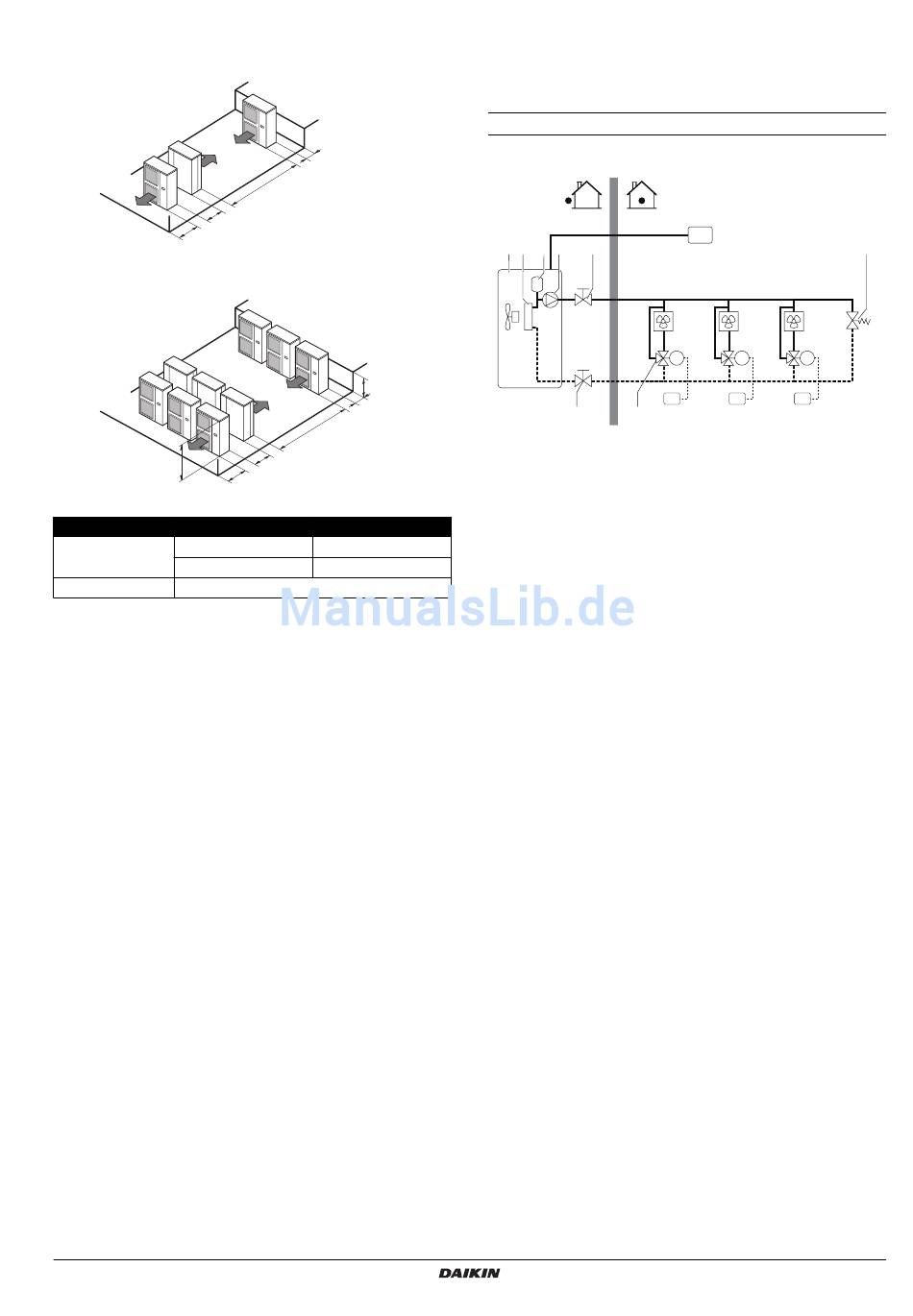

(C) Bei mehreren in Reihen installierten Einheiten (z.B. auf dem
Dach).
1.
Bei Installation einer Einheit pro Reihe.
≥200
≥1000
2.
Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
H
Die folgende Tabelle zeigt die Abmessungen H, A und L.
L
0<L≤1/2H
L≤H
1/2H<L
H<L
Installation nicht zulässig
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Werksmontierte luftgekühlte Wasser-Chiller und werksmontierte
reversible Luft-Wasser-Wärmepumpen
4PW51587-1A
≥100
≥2000
L
A
≥3000
≥600
≥1500
A
250
300
T
I
YPISCHE
NSTALLATIONSBEISPIELE
Die in den folgenden Beispiele gezeigten Einsatzmöglichkeiten
dienen nur zu Illustrationszwecken.
Einsatzmöglichkeit 1
Kühlen und Heizen (ohne Raumthermostat)
1
2
3 4
5
5
6
1
Reversible Wärmepumpe
2
Platten-Wärmetauscher
3
Ausdehnungsgefäß
4
Pumpe
5
Absperrventil
6
Motorisiertes Ventil (bauseitig)
Der Digital-Controller (DC) wird innen installiert. Damit kann der
Benutzer die Einheit (1) EIN oder AUS schalten, zwischen Kühl- und
Heizbetrieb wählen (nur bei einem Modell mit Wärmepumpe) und die
Wassertemperatur einstellen. Wenn die Einheit eingeschaltet ist, wird
Wasser
in
der
eingestellten Temperatur
Konvektoren (FCU1..3) geliefert.
DC
FCU1
FCU2
FCU3
M
M
M
RT1
RT2
RT3
7
Bypassventil
FCU1..3
Ventilator-Konvektor
(bauseitig zu liefern)
DC
Digital-Controller
RT1..3
Raumthermostat
(bauseitig zu liefern)
an
die Ventilator-
Installationsanleitung
7
6
