Stromführende Teile können leicht unbeabsichtigt berührt
werden.
Lassen Sie die Einheit während der Installation oder der
Wartung nie ohne Aufsicht, wenn die Wartungsblende entfernt
worden ist.
Vermeiden
Sie
unbeabsichtigten
auslaufendem Kältemittel. Es besteht sonst Verletzungsgefahr,
insbesondere könnten Sie Frostbeulen davontragen.
Vorsicht
Das Gerät erden.
Der Erdungswiderstand muss den gesetzlichen Vorschriften
entsprechen.
Auf keinen Fall das Erdungskabel an Gas- und
Wasserleitungen, an Blitzableiter oder an den Erdleiter
Ihres Telefonanschlusses anschließen.
Bei unzureichender Erdung besteht Stromschlag-
gefahr.
Gasleitung.
Falls durch ein Leck in der Gasleitung Gas austritt, kann es
zu Verpuffungen oder Explosionen kommen.
Wasserleitung.
Harte Vinylschläuche bieten kein Erdungspotenzial.
Blitzableiter und Telefon-Erdungskabel.
Bei
Blitzeinschlag
Spannung drastisch ansteigen.
Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter.
Wird
solch
ein
Schutzschalter
Stromschlag- und Feuergefahr.
Das Stromversorgungskabel so verlegen, dass es mindestens 1
Meter Abstand hat von Fernseh- oder Radiogeräten, damit der
Empfang dieser Geräte nicht durch Interferenzen gestört
werden kann.
(Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1
Meter möglicherweise nicht ausreichend.)
Das Gerät nicht abspülen. Es besteht sonst Stromschlag- und
Feuergefahr.
Die Anlage nicht an Plätzen bzw. Orten wie die folgenden
installieren:
Räume
mit
verdampfendem
Dämpfen.
Kunststoffteile könnten beschädigt werden, was zu deren
Unbrauchbarkeit oder zu Leckagen im Wasserkreislauf
führen kann.
Plätze
mit
austretenden
Schwefelsäuregas.
Das Korrodieren von Kupferleitungen und Lötstellen kann zu
Leckagen im Kältemittelkreislauf führen.
Plätze mit Geräten oder Maschinen, die elektromagnetische
Wellen abstrahlen.
Elektromagnetische Wellen können das Steuerungssystem
stören, was Funktionsstörungen der Anlage zur Folge haben
kann.
Plätze, an denen entflammbare Gase austreten, an denen
sich Kohlefasern oder entzündbarer Staub in der Luft
befinden oder an denen mit flüchtigen und/oder entflamm-
baren Gasen wie Verdünnern oder Benzin gearbeitet wird.
Durch solche Gase besteht Feuergefahr.
Orte mit stark salzhaltiger Umgebungsluft (z.B. in Meeres-
nähe).
Umgebungen, in denen im Stromversorgungsnetz starke
Spannungsschwankungen auftreten (z.B. in Fabriken).
In Fahrzeugen oder auf Schiffen.
Räume, wo Säure- oder Ammoniakdämpfe vorhanden sind.
Installationsanleitung
3
direkten
Kontakt
kann
die
abzuleitende
elektrische
nicht
installiert,
Mineralöl,
Ölspray
ätzenden
Gasen
wie
V
I
OR DER
NSTALLATION
Installation
Zur Vermeidung von Fehlern die Modellbezeichnungen und die
Seriennummern an den äußeren Blenden (Frontblenden)
mit
überprüfen, wenn Sie diese anbringen oder abnehmen.
Beim Schließen der Wartungsblenden darauf achten, nicht das
Anziehdrehmoment von 4,1 N•m zu überschreiten.
Falls die Außentemperatur unter 0°C sinken könnte, muss dafür
gesorgt werden, dass das Wasser im Gerät nicht einfrieren
kann. In diesem Fall empfehlen wir, die Heizband-Option OP10
zu installieren oder Glykol ins System zu füllen. Siehe
"Wasserkreislauf gegen Einfrieren schützen" auf Seite
längere Stillstandzeiten zu erwarten sind, ist es auch möglich,
das Wasser aus dem System abzulassen.
Modell
Zu den Einheiten EWAQ and EWYQ gehören spezielle Aus-
stattungen (Isolierung, Heizband, ...). Diese dienen dazu, in
Regionen, wo bei niedriger Außentemperatur die Luftfeuchtigkeit
sehr hoch sein kann, einen reibungslosen Betrieb zu gewährleisten.
Denn unter solchen Bedingungen kann es zu starker Eisbildung an
der luftgekühlten Rohrschlange kommen, was zu Problemen führen
kann. Falls solche Betriebsumstände zu erwarten sind, muss auf
jeden Fall die Heizband-Option OP10 installiert werden.
Mögliche Optionen
Modell
EWA/YQ_AC*P
besteht
EWA/YQ_AC*P-H-
EWA/YQ_AC*H
EWA/YQ_AC*H-H-
(a) Heizband Option OP10
(b) Pumpe für hohen ESP (ESP - externer statischer Druck)

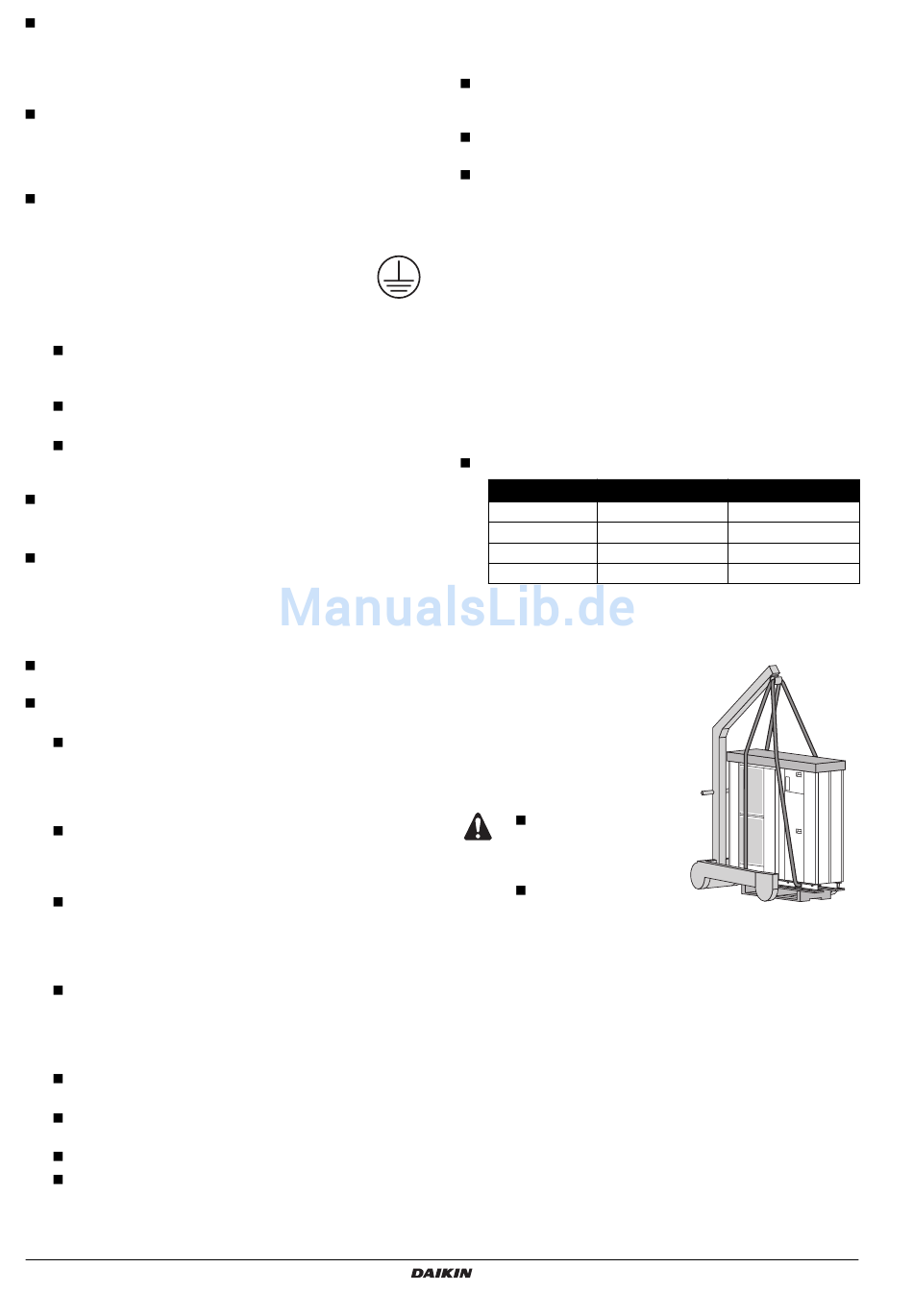

Handhabung
Aufgrund
seiner
Abmessungen
Gewichts darf das Gerät nur mit
einem Hebegerät und mit Trag-
trossen angehoben und bugsiert
werden. Zu diesem Zweck sind im
oder
Basisrahmen
Öffnungen, durch die die Tragtrossen
geführt werden können.
Nicht den Lufteinlass
z.B.
oder die Aluminium-
rippen
Verletzungsgefahr!
Nicht die Griffe an
den Ventilatorschutz-
gittern benutzen, das
könnte zu Beschädi-
gungen führen.
W
I
ICHTIGE
VERWENDETEN
Dieses Produkt enthält fluorierte Treibhausgase, die durch das
Kyoto-Protokoll abgedeckt werden. Gas nicht in die Atmosphäre
ablassen!
Kältemitteltyp:
(1)
GWP
Wert:
(1)
GWP = Erderwärmungspotential
Die Menge des Kältemittels ist auf dem Typenschild der Einheit
angegeben.
Werksmontierte luftgekühlte Wasser-Chiller und werksmontierte
(a)
OP10
—
Werksseitig montiert
—
Werksseitig montiert
relativ
großen
und
des
hohen
des
Gerätes
berühren.
NFORMATIONEN HINSICHTLICH DES
K
ÄLTEMITTELS
R410A
1975
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
reversible Luft-Wasser-Wärmepumpen
11. Wenn
(b)
OPHP
—
—
Werksseitig montiert
Werksseitig montiert
4PW51587-1A
