Bedienung
7

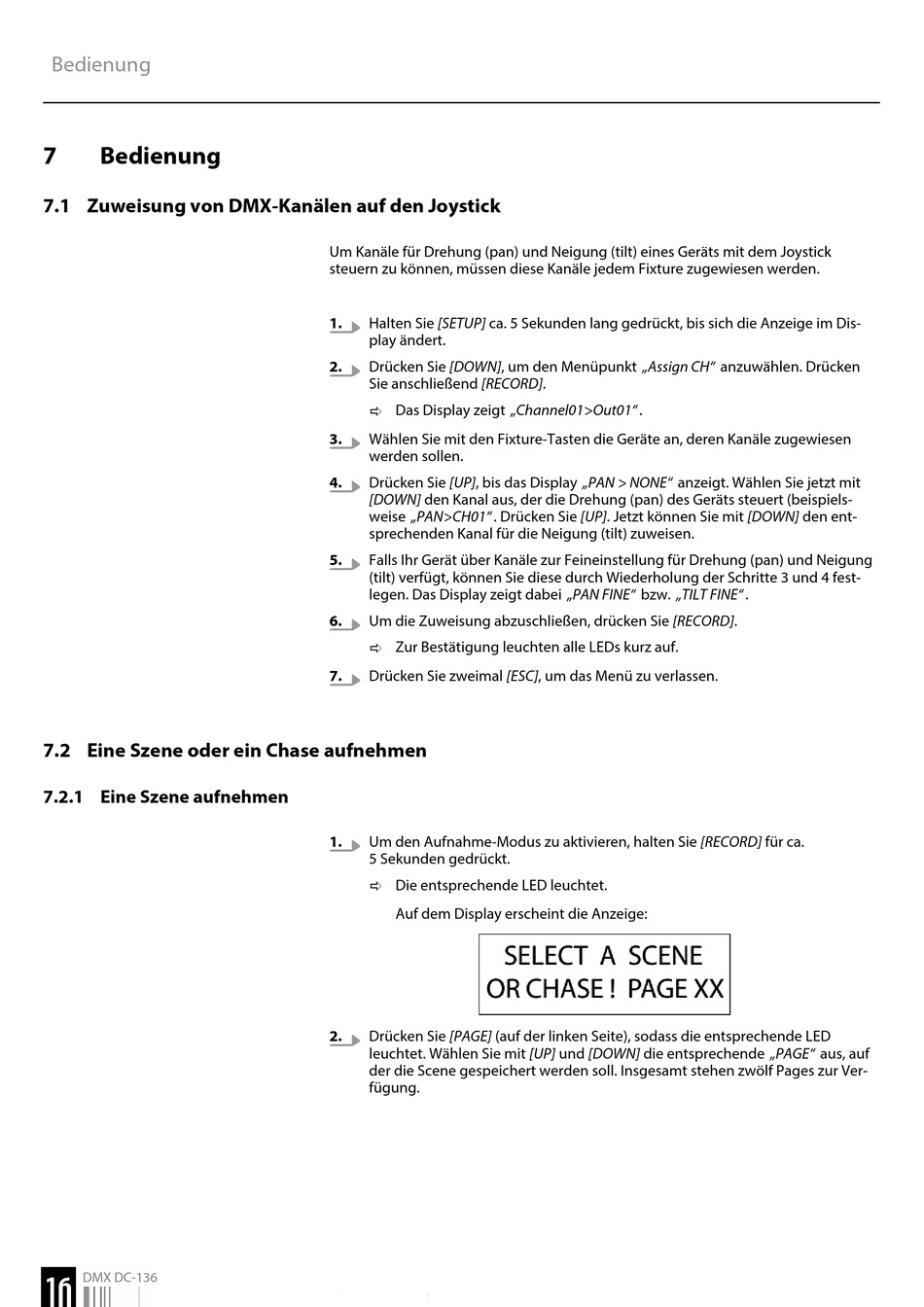

Bedienung
7.1 Zuweisung von DMX-Kanälen auf den Joystick
7.2 Eine Szene oder ein Chase aufnehmen
7.2.1 Eine Szene aufnehmen
DMX DC-136
16
DMX-controller
Um Kanäle für Drehung (pan) und Neigung (tilt) eines Geräts mit dem Joystick
steuern zu können, müssen diese Kanäle jedem Fixture zugewiesen werden.
1.
Halten Sie [SETUP] ca. 5 Sekunden lang gedrückt, bis sich die Anzeige im Dis-
play ändert.
2.
Drücken Sie [DOWN], um den Menüpunkt „Assign CH" anzuwählen. Drücken
Sie anschließend [RECORD].
ð Das Display zeigt „Channel01>Out01" .
3.
Wählen Sie mit den Fixture-Tasten die Geräte an, deren Kanäle zugewiesen
werden sollen.
4.
Drücken Sie [UP], bis das Display „PAN > NONE" anzeigt. Wählen Sie jetzt mit
[DOWN] den Kanal aus, der die Drehung (pan) des Geräts steuert (beispiels-
weise „PAN>CH01" . Drücken Sie [UP]. Jetzt können Sie mit [DOWN] den ent-
sprechenden Kanal für die Neigung (tilt) zuweisen.
5.
Falls Ihr Gerät über Kanäle zur Feineinstellung für Drehung (pan) und Neigung
(tilt) verfügt, können Sie diese durch Wiederholung der Schritte 3 und 4 fest-
legen. Das Display zeigt dabei „PAN FINE" bzw. „TILT FINE" .
6.
Um die Zuweisung abzuschließen, drücken Sie [RECORD].
ð Zur Bestätigung leuchten alle LEDs kurz auf.
7.
Drücken Sie zweimal [ESC], um das Menü zu verlassen.
1.
Um den Aufnahme-Modus zu aktivieren, halten Sie [RECORD] für ca.
5 Sekunden gedrückt.
ð Die entsprechende LED leuchtet.
Auf dem Display erscheint die Anzeige:
2.
Drücken Sie [PAGE] (auf der linken Seite), sodass die entsprechende LED
leuchtet. Wählen Sie mit [UP] und [DOWN] die entsprechende „PAGE" aus, auf
der die Scene gespeichert werden soll. Insgesamt stehen zwölf Pages zur Ver-
fügung.
