Inhaltszusammenfassung für Botex ART-4 RGBW

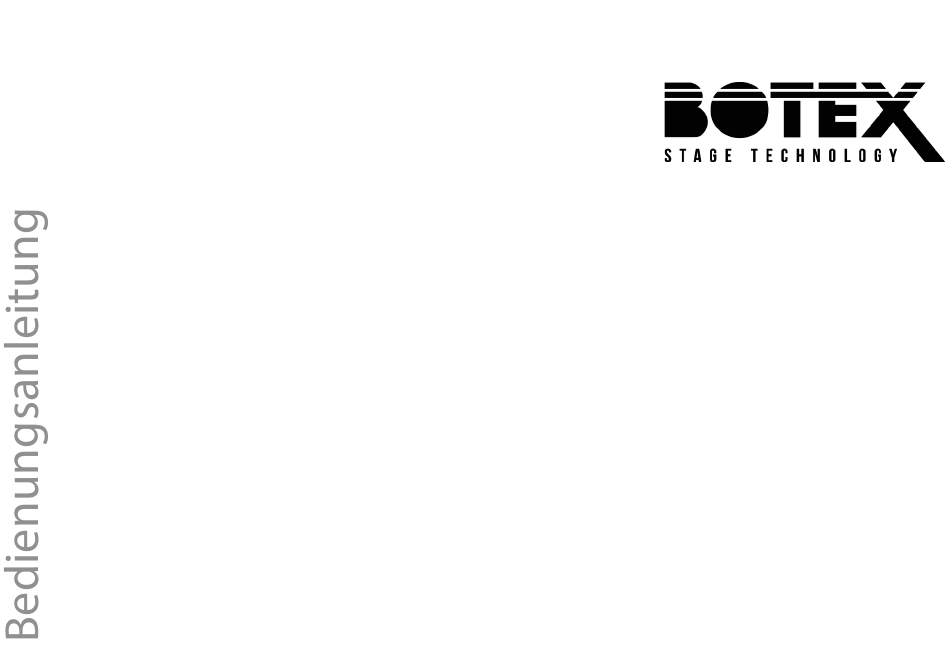

- Seite 1 ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 01.04.2020, ID: 477612, 477613...
-
Seite 3: Inhaltsverzeichnis
Leistungsmerkmale..........................16 Installation und Inbetriebnahme....................17 Anschlüsse und Bedienelemente....................19 Bedienung..............................23 6.1 Gerät ein-/ausschalten........................23 6.1.1 Tastenkombination für Standby-Modus................24 6.1.2 Fade-Zeit............................25 6.2 Integrierte Farb-Programme......................26 6.3 Helligkeit............................. 26 6.4 Ablaufdauer............................27 ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 4 6.6.1 Szenen speichern.......................... 31 6.6.2 Szene wiedergeben........................32 6.6.3 Aufnahmemodus für Szenen sperren/entsperren............32 6.7 Funktionen im DMX-Modus......................33 6.8 Klickton ein-/ausschalten......................34 6.9 Werkseinstellung..........................35 6.10 Datenübertragung........................35 Technische Daten............................ 37 Umweltschutz............................40 ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 7: Darstellungsmittel
Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 8: Symbole Und Signalwörter
Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä „Querverweise“ auf Seite 8. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 9 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 10: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 12 Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 13 Beachten Sie unbedingt alle elektrotechnischen Sicherheitsvorschriften im Anwenderland. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 14 Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 15 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 16: Leistungsmerkmale
10 integrierte Farb-Programme mit einstellbarer Ablaufdauer und ein Automatikpro‐ gramm Definierbare Fade-Zeit von 0 bis 4 Sekunden (ART-4 RGBW) bzw. 0 bis 9 Sekunden (ART-9 RGBW) für Einschalten und Farbwechsel Link-Eingang und -Ausgang für die Vernetzung von bis zu 32 Geräten Vorkonfiguriertes DMX-Patch mit RGBW-Kanälen... -
Seite 17: Installation Und Inbetriebnahme
Schließen Sie zunächst Ihre LED-Stripes an die Ausgangs-Terminals [PWM Out] an und die zu steuernde Geräte an die Terminals [DMX Out] an. Stellen Sie anschließend die Verbindung zu einem Netzteil (12 – 24 V) her. ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 18 Installation des Geräts dürfen ausschließlich von qualifiziertem Elektrofachpersonal und in spannungsfreiem Zustand durchge‐ führt werden. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Beachten Sie unbedingt alle elektrotechnischen Sicherheitsvorschriften im Anwenderland. ART-4 RGBW / ART-9 RGBW DMX-controller...
-

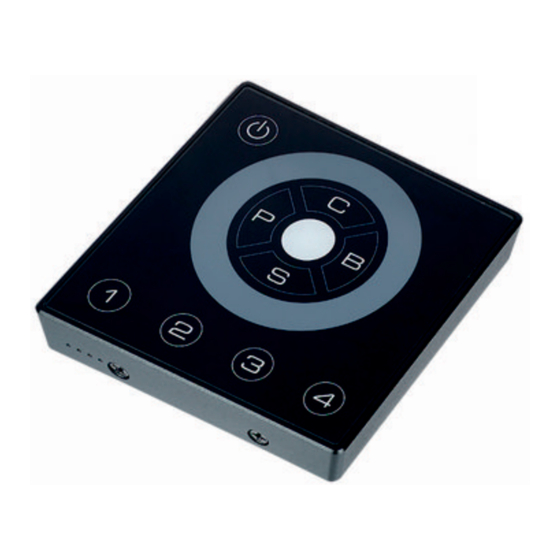

Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ART-4 RGBW ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 20 Anschlüsse und Bedienelemente ART-9 RGBW ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 21 Taste zum Aktivieren der Farbeinstellung 3 [B] Taste zum Aktivieren der Helligkeitseinstellung 4 [S] Taste zum Aktivieren der Ablaufdauereinstellung 5 [P] Taste zum Aktivieren der Farb-Programmauswahl 6 Ausgangsanzeige-LED Die LED leuchtet, sobald Ausgangssignale anliegen. ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 22 Netzanschluss und PWM-Ausgang, ausgeführt als 7-Pin-Terminal (beachten Sie beim Anschließen der Kabel den Geräteaufdruck) 12 [LINK OUT] LINK-Ausgang für die Vernetzung von bis zu 32 Geräten, ausgeführt als 4-Pin-Terminal (beachten Sie beim Anschließen der Kabel den Geräteaufdruck) ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 23: Bedienung
Das Gerät schaltet sich ein und startet die zuletzt gespeicherte Einstellung. Halten Sie zwei Sekunden lang gedrückt, um das Gerät in den Standby-Modus zu ver‐ setzen. ð Die Ausgänge sind abgeschaltet. Halten Sie zwei Sekunden lang gedrückt, um das Gerät wieder einzuschalten. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 24: Tastenkombination Für Standby-Modus
Um das Gerät zu starten, drücken Sie eine beliebige Taste. Halten Sie [P] und gleichzeitig ungefähr zehn Sekunden lang gedrückt, um die Tasten‐ kombination aufzuheben. ð Die LEDs aller Tasten blinken einmal kurz auf. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 25: Fade-Zeit
[C] / [B] / [S] / [P] Fade-Zeit 0 s (keine Fade-Zeit) ART-9 RGBW Taste [C] / [B] / [S] / [P] Fade-Zeit 0 s (keine Fade-Zeit) ð Die LEDs aller Tasten blinken einmal kurz auf. Die Einstellung wurde übernommen. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 26: Integrierte Farb-Programme
ð Die LED der Taste [B] leuchtet. Es ertönt ein Klickton. Benutzen Sie den Touch-Drehregler, um die Helligkeit von 0 … 255 einzustellen. Drehen Sie den Touch-Drehregler im Uhrzeigersinn, um die Helligkeit zu erhöhen, gegen den Uhrzeigersinn, um die Helligkeit zu verringern. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 27: Ablaufdauer
Ablaufdauer einstellen. Die folgende Tabelle zeigt die dabei möglichen Einstellungen: ART-4 RGBW Taste Ablaufdauer 10 min 20 min 30 min 40 min ART-9 RGBW Taste Ablaufdauer 10 min 20 min 30 min 90 min ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 28: Farben
Farbe. Halten Sie [C] eine Sekunde lang gedrückt, um das Menü zur Farbeinstellung aufzurufen. ð Die LED der Taste [C] leuchtet. Es ertönt ein Klickton. Benutzen Sie den Touch-Drehregler, um die gewünschte Farbe einzustellen. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 29: Farbeinstellung Wiedergeben
Halten Sie [C] eine Sekunde lang gedrückt, um das Menü zur Farbeinstellung aufzurufen. Wählen Sie eine der Zifferntasten, um die darauf gespeicherte Farbe wiederzugeben. ð Die LED der Taste [C] leuchtet. Die gespeicherte Farbe wird wiedergegeben. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 30: Fade-Zeit
[C] / [B] / [S] / [P] Fade-Zeit 0 s (keine Fade-Zeit) ART-9 RGBW Taste [C] / [B] / [S] / [P] Fade-Zeit 0 s (keine Fade-Zeit) ð Die LEDs aller Tasten blinken einmal kurz auf. Die Einstellung wurde übernommen. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 31: Szenen
Sie diese für mindestens zwei Sekunden gedrückt. ð Die LEDs aller Tasten blinken einmal kurz auf. Die Einstellungen des Programms, der Ablaufdauer und der Helligkeit werden abgespeichert. Wiederholen Sie die Schritte 1 bis 3, um weitere Szenen zu speichern. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 32: Szene Wiedergeben
Halten Sie [P] und [S] gleichzeitig ungefähr zehn Sekunden lang gedrückt, um den Auf‐ nahmemodus für die Szene zu sperren. ð Die Taste [S] ist inaktiv. Um die Sperre aufzuheben, halten Sie [P] und [S] gleichzeitig ungefähr zehn Sekunden lang gedrückt. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 33: Funktionen Im Dmx-Modus
Das DMX-Patch ist mit RGBW-Kanälen bereits vorkonfiguriert. Die folgende Tabelle zeigt die dabei möglichen Einstellungen: Farbe Kanal 1, 5 ,9, ... Grün 2, 6, 10, ... Blau 3, 7, 11, ... Weiß 4, 8, 12, ... ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 34: Klickton Ein-/Ausschalten
Lassen Sie die Zifferntasten los, um die Einstellung zu übernehmen. Bei eingeschaltetem Klickton ertönt dieser nicht mehr, sobald der jeweilige Minimal- bzw. Maximalwert erreicht ist. Bei ausgeschaltetem Klickton blinken alle Tasten, sobald der jeweilige Minimal- bzw. Maximalwert erreicht ist. ART-4 RGBW / ART-9 RGBW DMX-controller... -
Seite 35: Werkseinstellung
Es können bis zu 32 ART-4- oder ART-9-DMX-Controller miteinander vernetzt und gesteuert werden. Halten Sie [C], [B], [S] und [P] gleichzeitig ungefähr fünf Sekunden lang gedrückt. ð Die LEDs der Tasten [C], [B], [S] und [P] blinken. Das Gerät ist bereit zur Datenübertra‐ gung. ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 36 Nach erfolgreicher Datenübertragung erlöschen die LEDs der Tasten [C], [B], [S] und [P] und die Geräte kehren in den normalen Betrieb zurück. Die Auswahl eines Programms oder einer Szene kann jetzt von jedem gekoppelten Gerät erfolgen. Die Einstellung wird von den anderen Geräten übernommen. ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 37: Technische Daten
Technische Daten Technische Daten ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 38 Ausgangsstrom Spannungsversorgung 12 – 24 V Abmessungen (B × H × T) 85 mm × 85 mm × 15,5 mm (ART-4 RGBW) 86 mm × 172 mm × 15,5 mm (ART-9 RGBW) Gewicht 100 g (ART-4 RGBW) 150 g (ART-9 RGBW)
- Seite 39 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Weitere Informationen Preset Funktion Externe Speichermöglichkeit Nein DMX-Universen max. Steuerkanäle Ethernet Nein ART-4 RGBW / ART-9 RGBW DMX-controller...
-
Seite 40: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. ART-4 RGBW / ART-9 RGBW DMX-controller... - Seite 41 Notizen ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 42 Notizen ART-4 RGBW / ART-9 RGBW DMX-controller...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
