3 Systemübersicht
Das DCN multimedia System ist ein IP-basiertes Konferenzsystem, das über ein OMNEO-
kompatibles Ethernet-Netzwerk betrieben wird. Es wird zur Übertragung und Verarbeitung von
Audio-, Video und Datensignalen eingesetzt.
Beachten Sie die jeweils aktuellen „Versionshinweise", die wichtige Informationen enthalten.
Bevor Sie ein DCN multimedia System installieren, vorbereiten, konfigurieren und bedienen,
sollten Sie an einer Schulung für DCN multimedia Konferenzsysteme teilnehmen.
1
7
8
5.2

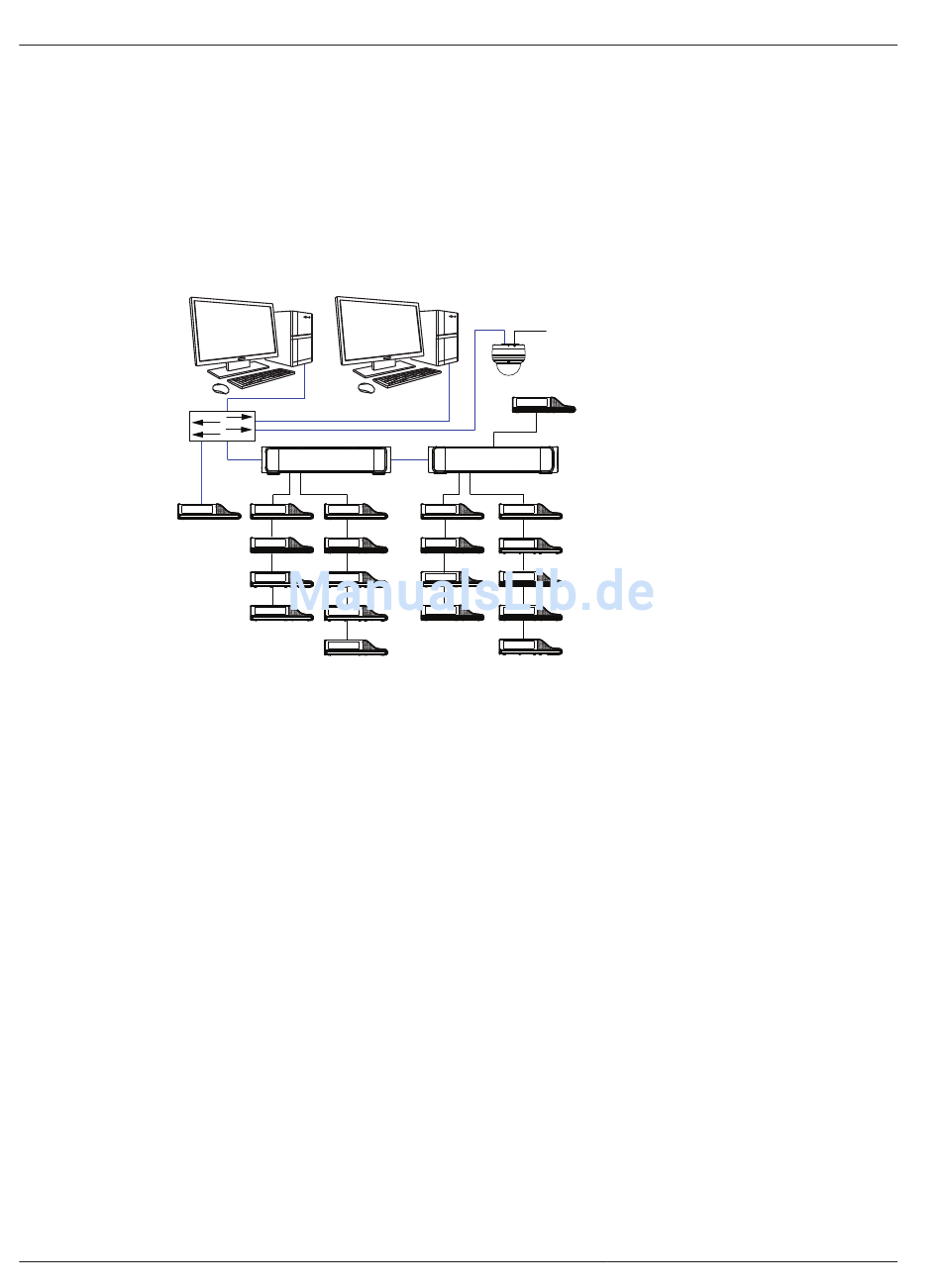

Bild 3.1: Übersicht über ein typisches DCN multimedia System
Ein typisches DCN multimedia Konferenzsystem besteht aus folgenden Komponenten:
1.
2.
3.
4.
5.
6.
7.
2013.08 | V1.0 |
2
8
8
4
6 6
5
Systemserversteuerung (PC):
– Das Herzstück des Systems. Es übernimmt die Lizenzierung der Funktionalität sowie
die Konfiguration und Steuerung des Systems.
Client-PC (optional):
– Funktionen: Verwalten und Vorbereiten von Konferenzen, Konfigurieren des Systems.
Audionetzteil (DCNM‑APS):
– Steuerung und Weiterleitung der Audiosignale des Systems und Stromversorgung der
Geräte.
Netzteil (DCNM‑PS):
– Zur Erhöhung der Anzahl der an das System anschließbaren Geräte.
Multimedia-Konferenzeinheiten (DCNM‑MMD):
– Über die Multimediaeinheiten können die Teilnehmer ihre Beiträge zu einer
Konferenz liefern.
– 5.1 ist ein DCNM‑MMD-Modell, über das das System ein- und ausgeschaltet werden
kann. Dieses DCNM‑MMD-Modell ist stets an die spannungsführende Buchse des
DCNM‑APS oder DCNM‑PS angeschlossen.
– 5.2 ist ein DCNM‑MMD-Modell, das zusammen mit einem PoE-Ethernet-Switch
(Power over Ethernet) eingesetzt wird.
Systemnetzwerkkabel (DCNM‑CBxxx):
– Zur Verbindung von DCN multimedia Geräten, Audionetzteil und Netzteil.
Ethernet-Switch:
9
5.1
8
8
6
8
3
6 6
