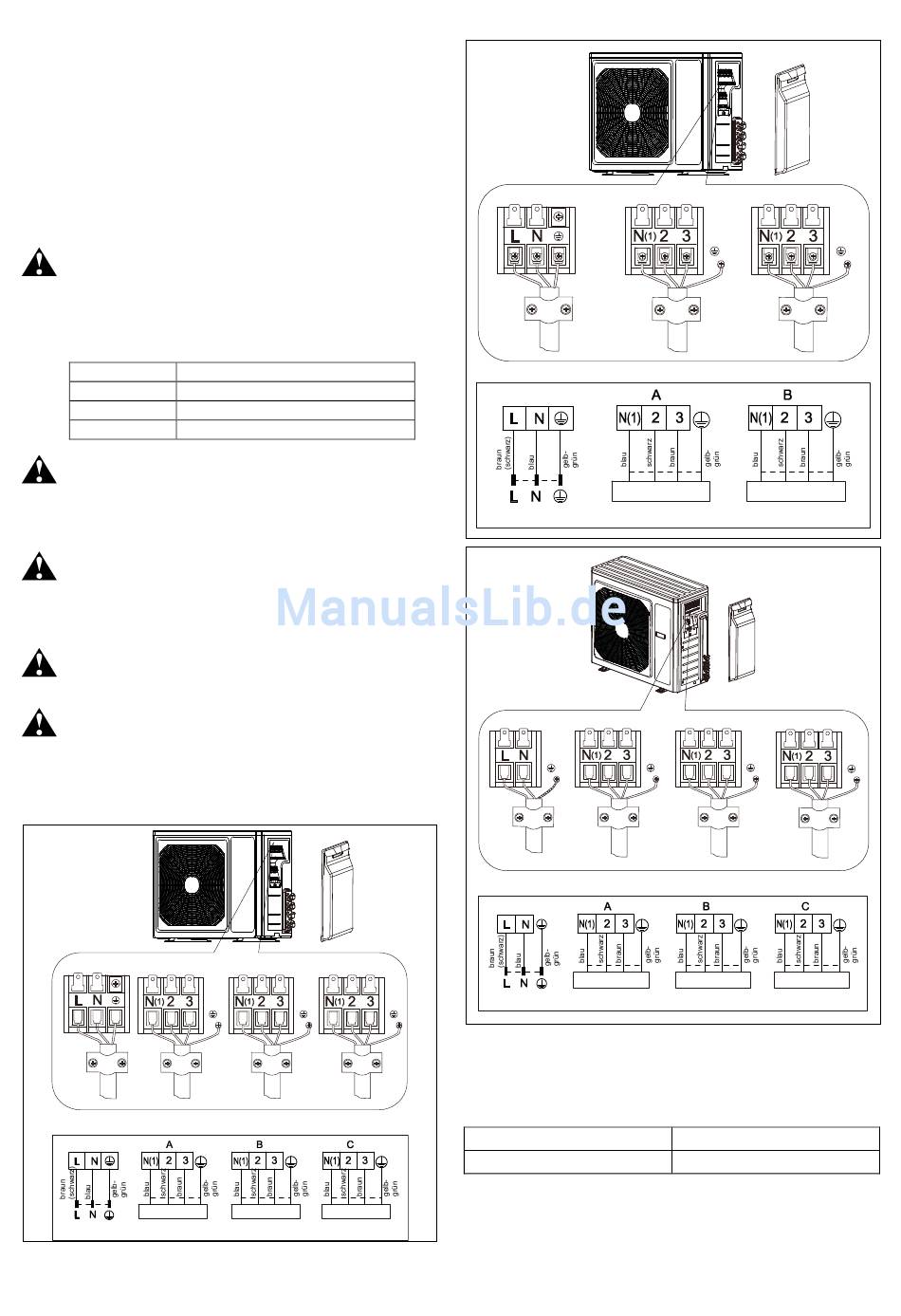

6.2 MV-E18BI, MV-E21BI, MV-E24BI

1. Bauen Sie den Handgriff an der rechten Gehäuse-
seite der Außeneinheit ab (eine Schraube).
2. Schrauben Sie die Kabelschelle ab, schließen Sie
das Netzanschlusskabel an der entsprechenden
Klemmleiste an, und befestigen Sie es mit
Schrauben. Die Leiteranschlüsse müssen diesen an
der Inneneinheit entsprechen.
3. Befestigen Sie das Netzanschlusskabel mit der
Kabelschelle.
4. Prüfen Sie die Kabel auf gute Befestigung.
5. Bauen Sie den Handgriff an.
Bei der Auswahl des Sicherungsautomaten
orientieren Sie sich an der folgenden Tabelle.
Der Sicherungsautomat sollte vor Überstrom
(Kurzschluss) und Überlast schützen. (Hinweis:
Zum Schutz des Stromkreises nicht nur eine
Sicherung verwenden.)
Modell
MV-E18BI
MV-E21BI
MV-E24BI
Beim Festanschluss am Stromnetz muss ein
allpoliger Trennschalter zum Abschalten des
Gerätes eingesetzt werden, dessen Kontakte im
geöffneten Zustand einen Abstand von mind.
3 mm aufweisen.
Durch fehlerhaften Anschluss können elektrische
Bauteile beschädigt werden. Prüfen Sie nach der
Befestigung des Kabels, ob die Einzelkabel
zwischen der Kabelschelle und der Klemmleiste
nicht zu straff sind.
Die Kabelanschlüsse der Geräte A, B und C
müssen den Verbindungsrohr-Anschlüssen der
Geräte entsprechen.
Die Anlage muss gemäß den nationalen Normen
und Vorschriften installiert werden.
Anmerkung: In den aufgeführten Abbildungen ist die
Anlage nur vereinfacht dargestellt; die Darstellung kann
vom gekauften Gerät abweichen.
MV-E21BI
zum Gerät A
Netzanschluss
Verbindungs-
kabel
kabel
Inneneinheit A
Versorgungsspannung
Strom Sicherungsautomat
16 A
25 A
25 A
Handgriff
zum Gerät B
zum Gerät C
Verbindungs-
Verbindungs-
kabel
kabel
Inneneinheit B
Inneneinheit C
MV-E18BI
Netzanschluss-
kabel
Versorgungs-
spannung
MV-E24BI
zum Gerät A
Netzanschluss-
Verbindungs-
kabel
kabel
Inneneinheit A
Versorgungs-
spannung
Die Impedanz des am Gerät angeschlossenen
Systems muss kleiner oder gleich zulässiger
Höchstwert |Zsys| sein, um die Anforderungen der
Norm EN/IEC 61000-3-11 zu erfüllen, siehe folgende
Tabelle:
Modell
MV-E21BI
Fragen Sie beim örtlichen Stromlieferanten, ob das
Stromnetz die oben erwähnten Anforderungen erfüllt,
bevor Sie die Anlage ans öffentliche Stromnetz
anschließen. Auf die hier nicht aufgeführten Anlagen
beziehen sich diese Bedingungen nicht.
12
Handgriff
zum Gerät A
zum Gerät B
Verbindungs-
Verbindungs-
kabel
kabel
Inneneinheit A
Inneneinheit B
Handgriff
zum Gerät B
zum Gerät C
Verbindungs-
Verbindungs-
kabel
Inneneinheit B
Inneneinheit C
Max. |Zsys| (Ω)
0,199
kabel
