Connection Co.Table Montageanleitung Seite 9
Alle Co.Table-Modelle müssen von mindestens zwei Personen montiert werden.
Montage Diner-Tisch (3,90 m)
Die Montage des 2,60 m langen Diner-Tischs wird ab Seite 1 beschrieben.
Bauteile
•
Metall-Untergestell (3,90 m)
•
Vier Tischbeine
•
Zwei Laminat-Tischplatten (dabei kann es sich
je nach Bestellung um Tischplatten mit D-Enden
oder mit quadratischen Enden handeln)
•
Eine mittige Laminat-Tischplatte
•
Zwei Endkappen der Versorgungsschiene
•
Zwei Halterungen für die Endkappen der
Versorgungsschiene
•
Drei große Halterungen für die
Versorgungsschiene
•
Drei kleine Halterungen für die
Versorgungsschiene
•
Drei Holzplatten (zur Montage unter dem Tisch)
•
18 Halterungen für die Holzplatten
Enthält Ihr Co.Table einen Stehtisch-Aufsatz, fahren Sie bitte nach Abschluss dieses Abschnitts mit
den Schritten 1-11 auf Seite 11 fort.
Montage des Gestells und der
Tischbeine

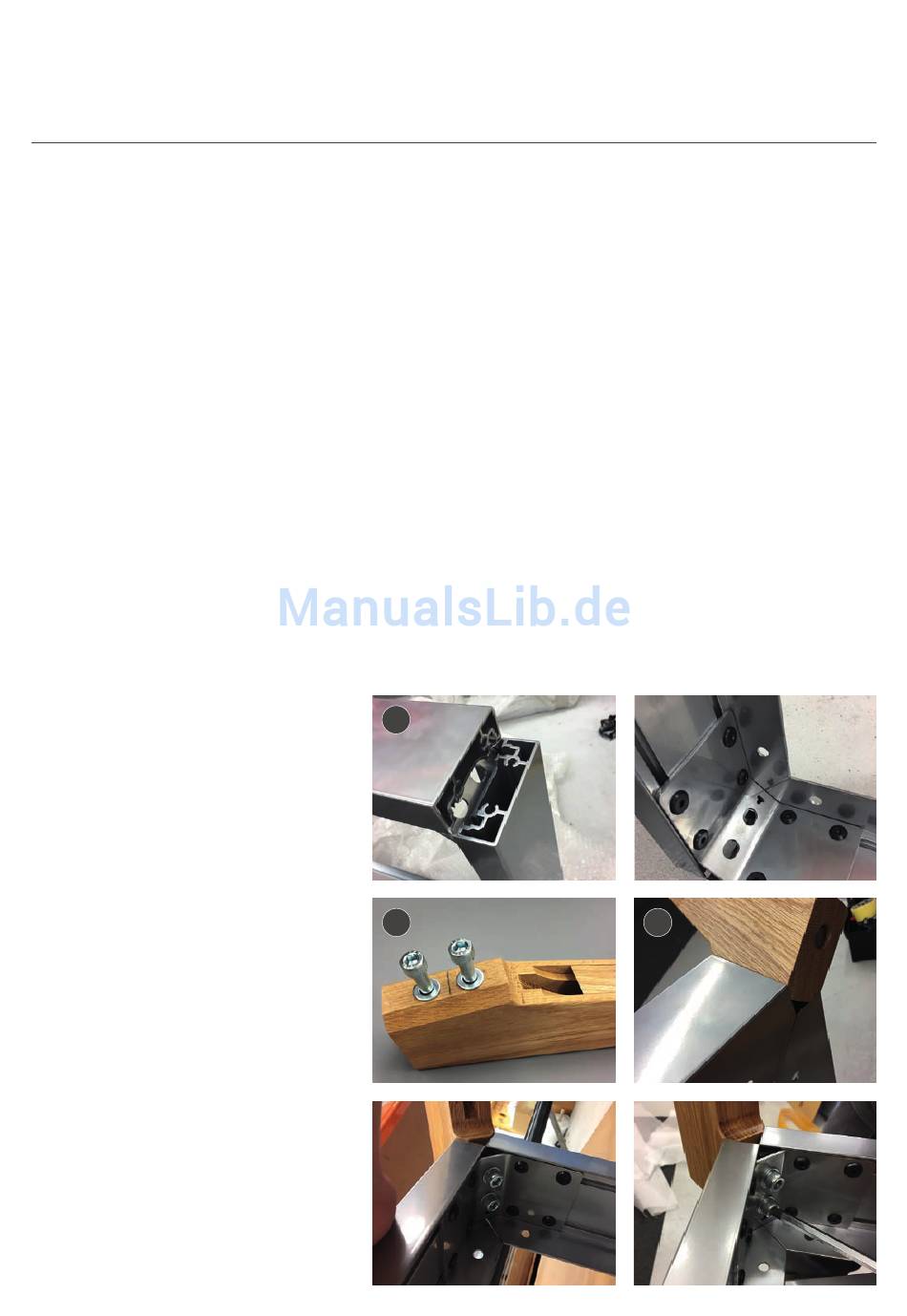

1. Das 3,90 m lange Metall-
Untergestell auspacken und in
der Nähe des Montageplatzes
ablegen. Die Ecken des Metall-
Untergestells wurden entfernt, um
das Anbringen der Tischbeine zu
ermöglichen.
2. Die Schrauben, mit denen die
Tischbeine am Metall-Untergestell
befestigt werden, befinden sich
bereits an den Tischbeinen. Hinweis:
Es können in allen Tischbeinen
Stromkabel verlegt werden.
3. Die Schrauben vom Tischbein
entfernen, Tischbein an
Außenecke des Metall-
Tischgestells anlegen und die
Schrauben durch das Innere
des Rahmens führen und am
Tischbein festschrauben. Die
Schrauben zunächst noch nicht
festziehen. Hinweis: Es bietet sich
eventuell an, das Tischgestell auf
seine Rückseite zu legen, um die
Tischbeine zu befestigen.
Befestigungskit
Das Befestigungskit für Ihren Co.Table (3,90 m)
enthält die folgenden Bestandteile:
•
M6 x 16 Möbelschrauben
•
Holzscheiben
•
Doppelbolzen
•
Abdeckungen für Drehsicherungen
•
M8 x 50 Inbusschrauben
•
M8 x 30 Unterlegscheiben
•
M4 Vierkantmuttern
•
M4 x 12 Halbrundschrauben
•
10 x 5/8 Zoll Schneidschrauben
•
selbstschneidende 12 x 1 Zoll
Pozidriv-Senkkopfschrauben
•
M6 x 8 Halbrundschrauben
1
2
Montageanleitung
Co.Table
3
8
