Montageanleitung
Co.Table
Alle Co.Table-Modelle müssen von mindestens zwei Personen montiert werden.
Montage Diner-Tisch (2,60 m)
Die Montage des 3,90 m langen Diner-Tischs wird ab Seite 6 beschrieben.
Bauteile
•
Metall-Untergestell (2,60 m)
•
Versorgungsschiene (2,60 m)
•
Vier Tischbeine
•
Zwei Laminat-Tischplatten (dabei kann es
sich je nach Bestellung um Tischplatten mit
D-Enden, Tischplatten mit quadratischen
Enden oder um eine Tischplatte mit
Stehtisch-Aufsatz handeln)
•
Zwei Endkappen der Versorgungsschiene
•
Zwei Halterungen für die Endkappen der
Versorgungsschiene
•
Zwei große Halterungen für die
Versorgungsschiene
•
Zwei kleine Halterungen für die
Versorgungsschiene
•
Zwei Holzplatten (zur Montage unter dem Tisch)
•
Zehn Halterungen für die Holzplatten
Montage des Gestells und der
Tischbeine

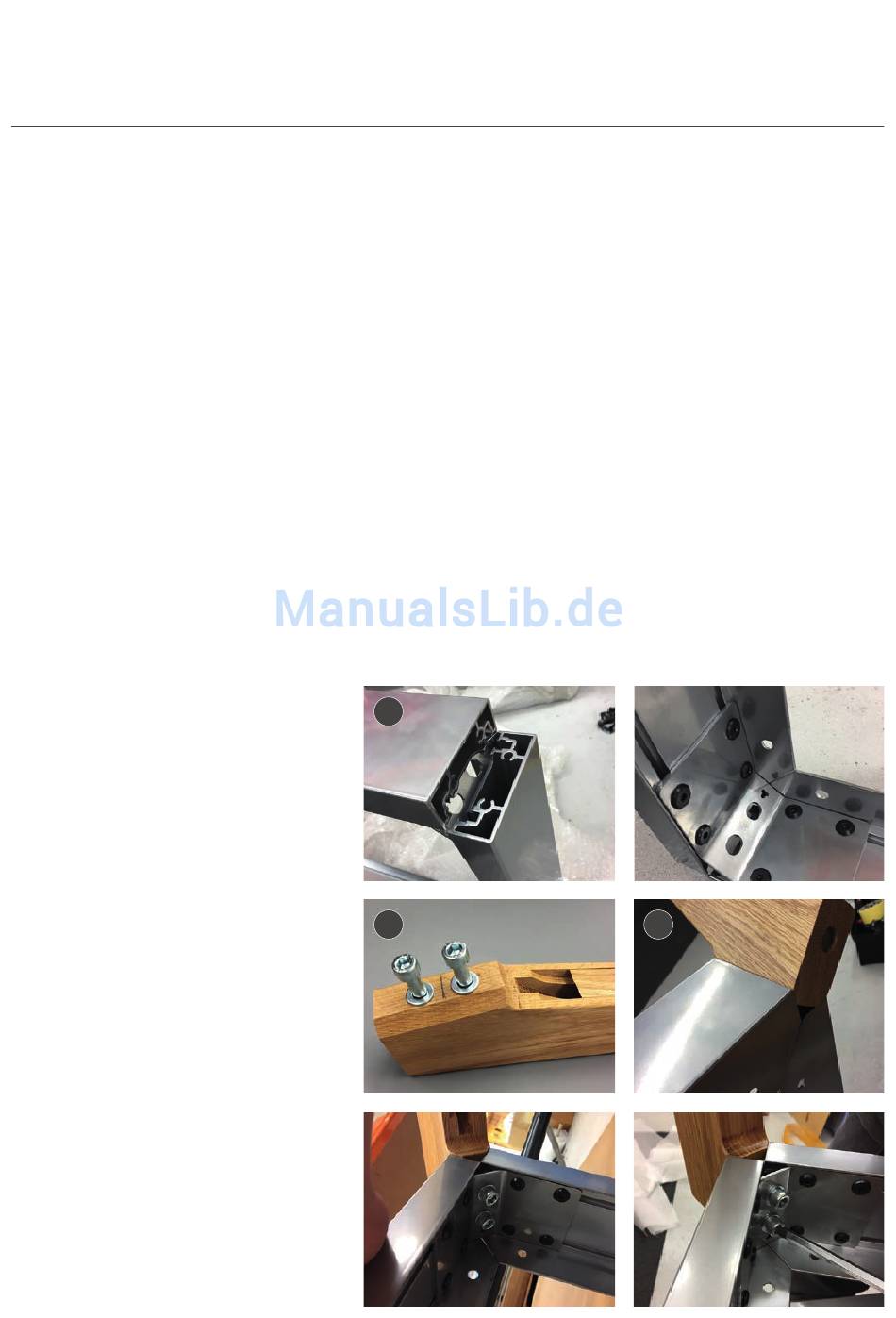

1. Das 2,60 m lange Metall-
Untergestell auspacken und in
der Nähe des Montageplatzes
ablegen. Die Ecken des Metall-
Untergestells wurden entfernt, um
das Anbringen der Tischbeine zu
ermöglichen.
2. Die Schrauben, mit denen die
Tischbeine am Metall-Untergestell
befestigt werden, befinden sich
bereits an den Tischbeinen.
Hinweis: Es können in allen
Tischbeinen Stromkabel verlegt
werden.
3. Die Schrauben vom Tischbein
entfernen, Tischbein an Außenecke
des Metall-Tischgestells anlegen
und die Schrauben durch das
Innere des Rahmens führen und
am Tischbein festschrauben. Die
Schrauben zunächst noch nicht
festziehen. Hinweis: Es bietet sich
eventuell an, das Tischgestell auf
seine Rückseite zu legen, um die
Tischbeine zu befestigen.
Befestigungskit
Das Befestigungskit für Ihren Co.Table (2,60 m)
enthält die folgenden Bestandteile:
•
M6 x 16 Möbelschrauben
•
Holzscheiben
•
Doppelbolzen
•
Abdeckungen für Drehsicherungen
•
M8 x 50 Inbusschrauben
•
M8 x 30 Unterlegscheiben
•
M4 Vierkantmuttern
•
M4 x 12 Halbrundschrauben
•
10 x 5/8 Zoll Schneidschrauben
•
selbstschneidende 12 x 1 Zoll
Pozidriv-Senkkopfschrauben
•
M6 x 8 Halbrundschrauben
Enthält Ihr Co.Table einen Stehtisch-Aufsatz,
fahren Sie bitte nach Abschluss dieses
Abschnitts mit den Schritten 1-11 auf Seite 11 fort.
1
2
3
