Montageanleitung
Co.Table

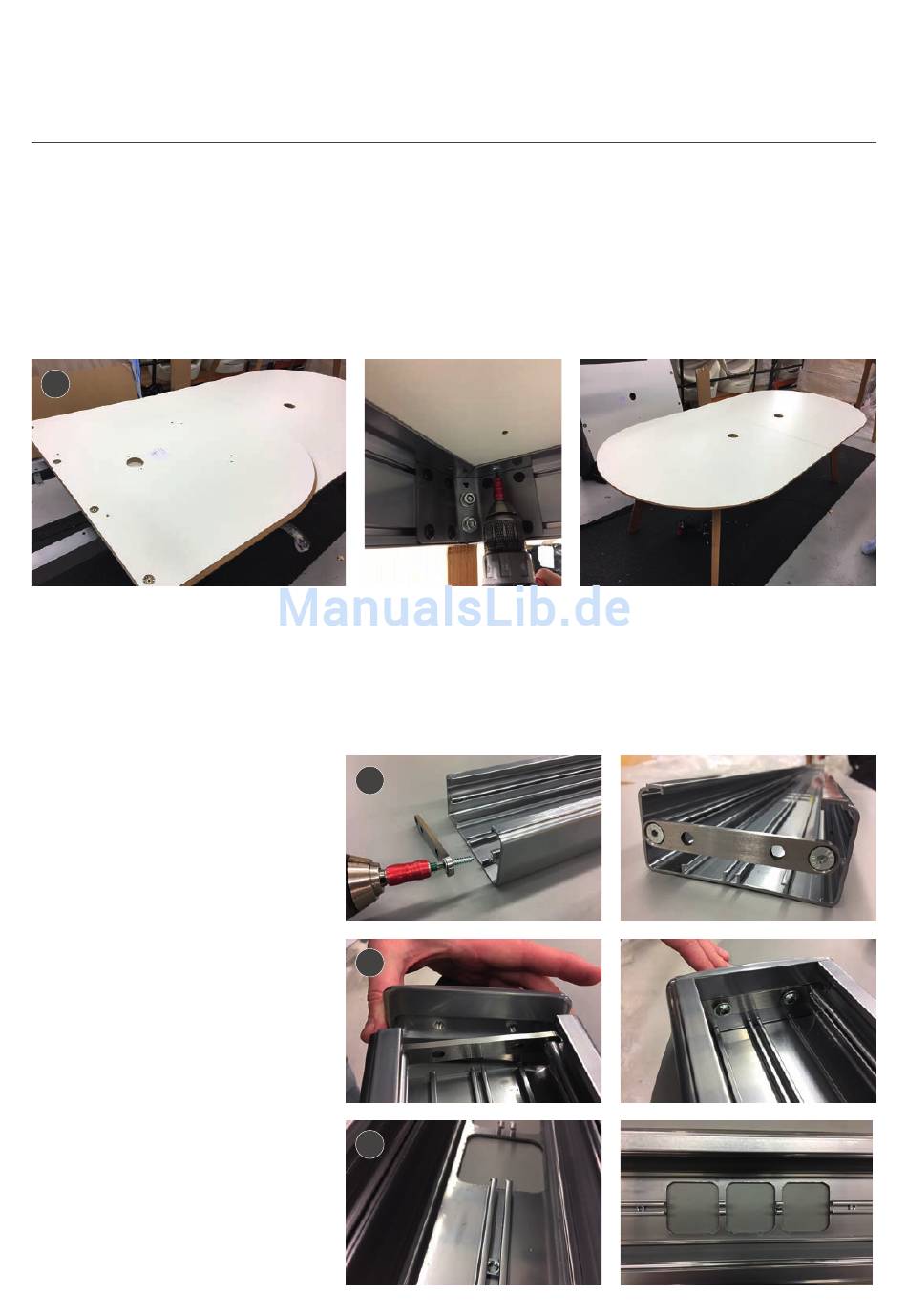

9. Sobald die Laminat-Tischplatten sicher miteinander verbunden wurden, können sie auf dem
Tischgestell befestigt werden. Die untere Abbildung zeigt die Eckpositionen an der Unterseite der
Tischplatte. Löcher der Tischplatte über den Löchern an der Oberseite des Gestells positionieren.
Tischplatte mit M6 x 16 Möbelschrauben am Gestell festschrauben.
Die Laminat-Tischplatten sind nun fest am Gestell angebracht.
Hinweis: In der Montageanleitung werden Laminat-Tischplatten mit D-Enden gezeigt. Die Montage
für Tischplatten mit quadratischen Enden erfolgt auf dieselbe Weise.
9
Anbringen der Versorgungsschiene und Hinzufügen der Stromversorgung
Die Versorgungsschiene muss immer angebracht werden, aber das Hinzufügen einer
Stromversorgung ab Schritt 13 ist nur dann zutreffend, wenn dies bei der Co.Table-Bestellung
entsprechend angegeben wurde.
Ihr 2,60 m langer Tisch verfügt über eine Versorgungsschiene mit zwei Aussparungen für Netzteile
mit je drei Löchern für Stromkabel.
10. Die Versorgungsschiene
muss vor dem Anbringen am
Tisch vorbereitet werden.
Halterungen für die Endkappen
der Versorgungsschiene mit
zwei selbstschneidenden
12 x 1 Zoll Pozidriv-
Senkkopfschrauben an beiden
Enden der Versorgungsschiene
festschrauben.
11. Beide Endkappen der
Versorgungsschiene über den
Halterungen platzieren und mit
M6 x 8 Halbrundschrauben
festschrauben.
12. Zwei kleine M4 Vierkantmuttern
auf die Schiene schieben.
Dies erlaubt den Anschluss
der Stromversorgung in
der Schiene. An jeder Seite
der drei Aussparungen für
Stromkabel muss sich eine M4
Vierkantmutter befinden.
3
10
11
12
