13. Netzteil-Halterungen über der Oberseite der M4 Vierkantmuttern positionieren und mit zwei M4
x 12 Halbrundschrauben festschrauben. Schritt für alle Netzteil-Halterungen wiederholen.
13
Hinweis. Schritt 13 bezieht sich auf die standardmäßige Co.Table Halterung für die Stromversorgung,
bestehend aus zwei Steckdosen und einer dualen USB-/Stromversorgungsbuchse. Die
Montageanleitung bezieht sich nur auf diese Halterung. Es können pro Verteiler maximal sechs
Steckdosen angeschlossen werden. Diese Sicherheitsvorschriften beziehen sich auf unsere
standardmäßige Halterung für die Stromversorgung. Weichen Ihre Halterungen von diesen ab,
kontaktieren Sie bitte unseren Kundendienst.

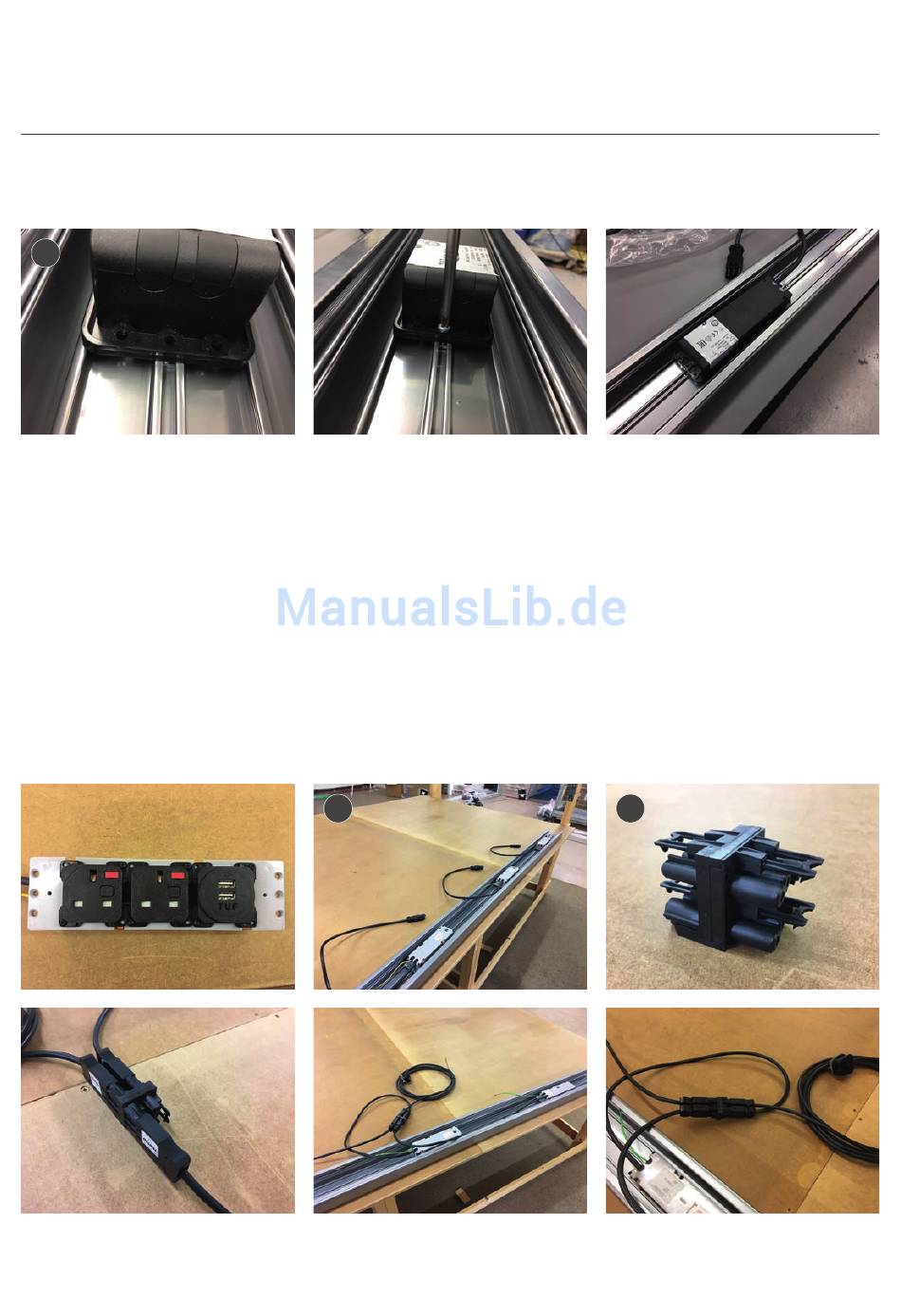

14. Sobald alle Halterungen angebracht wurden (die Abbildung zeigt die Stromversorgung für einen
3,90 m langen Tisch; 2,60 m lange Tische verfügen nur über zwei Halterungen), müssen sie über
einen Verteilerblock angeschlossen werden, um Kabel in den Tischbeinen und aus dem Co.Table
heraus zu verlegen.
15. Die beiden Leitungen der Steckdosen mit dem Verteiler verbinden und dabei Platz für eine
weitere Leitung lassen (die Abbildung zeigt die angeschlossenen Kabel eines 3,90 m langen
Tischs). Die Leitung des 5 m langen Verlängerungskabels wird an den Verteiler angeschlossen.
Die Einrichtung der Stromkabel ist nun abgeschlossen.
Sind in Ihrer Bestellung Lampen spezifiziert, erhalten Sie neben den Original-Bauteilen auch
Lampenständer, Verteilerblöcke, ein 2 m langes Kabel sowie 5 m lange Kabel.
