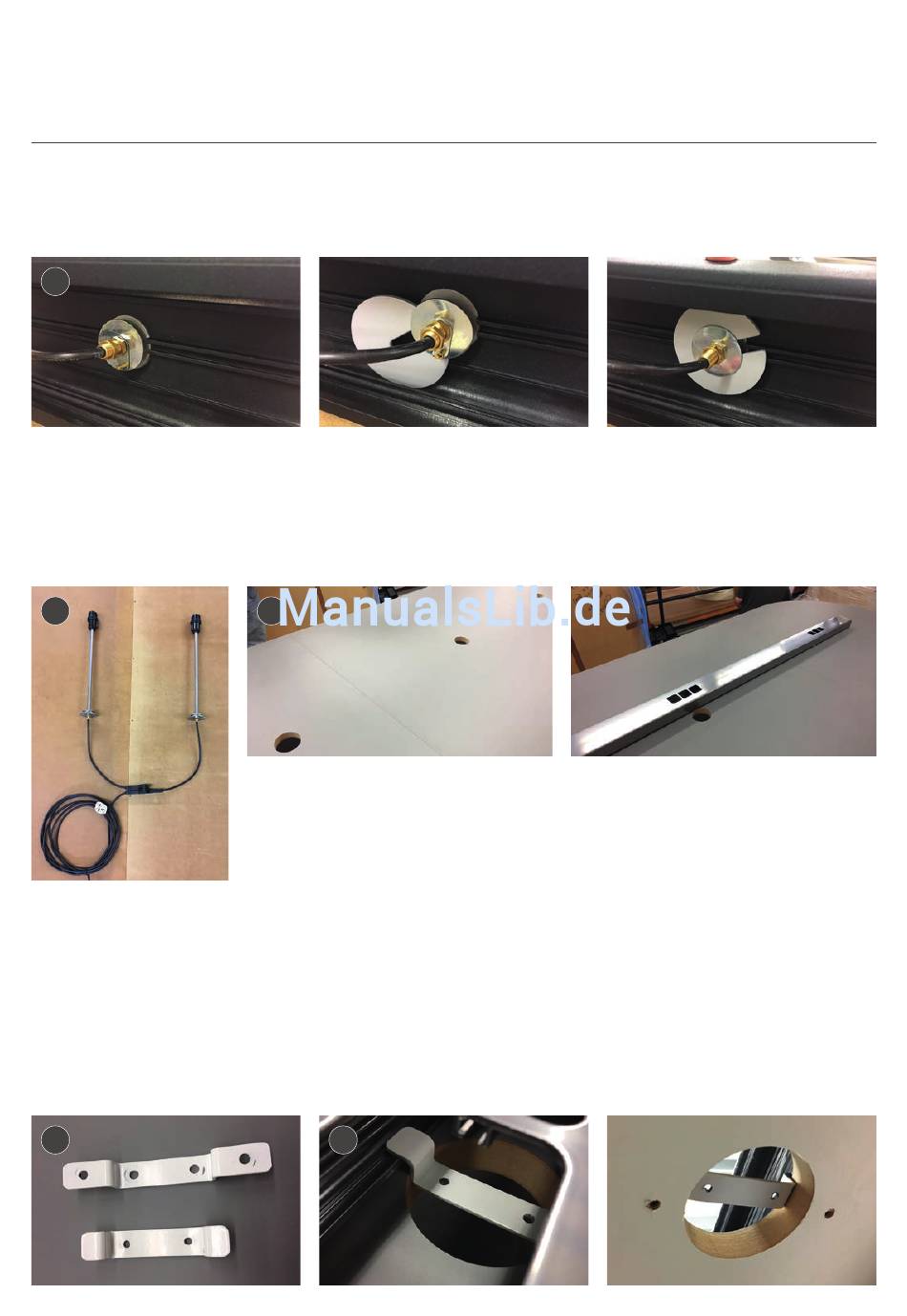

17. Nachdem der Ständer der Lampe in die Versorgungsschiene eingeführt und das Stromkabel
verlegt wurde, kann die Metallplatte wieder auf den Ständer geschoben werden. Ziehen Sie die
Muttern an, um die Lampe sicher zu befestigen. Dies muss für alle Lampen wiederholt werden.
17
18. Sind in Ihrer Bestellung mehrere Co.Table Lampen enthalten, müssen diese an einen
Verteilerblock angeschlossen werden, um die Kabel aus dem Tisch herauszuführen. Es
wird ein 2 m langes Verlängerungskabel mitgeliefert, um die Kabel der Co.Table Lampen
an den Verteilerblock anzuschließen. Sobald das Verlängerungskabel an den Verteilerblock
angeschlossen wurde, kann dieser mit einem 5 m langen Verlängerungskabel an die eigentliche
Stromversorgung außerhalb des Tischs angeschlossen werden.
18
Hinweis: Die folgenden Abbildungen zeigen die Halterungen der Versorgungsschiene ohne
Netzteil. Dies vereinfacht die Darstellung. Halterungen müssen angebracht werden, nachdem die
Stromversorgung an die Versorgungsschiene angeschlossen wurde.
20. Es werden Halterungen mit zwei verschiedenen Größen für die Versorgungsschiene verwendet.
Die kleine Halterung mit nur zwei Löchern wird innerhalb der Versorgungsschiene verwendet.
Die größere Halterung wird an der Unterseite der Tischplatten verwendet.
21. Kleine Halterung über Loch in der Tischplatte positionieren; die Enden befinden sich auf der
Versorgungsschiene. Die Aussparungen für das Netzteil und die entsprechenden Halterungen in
der Versorgungsschiene müssen mittig ausgerichtet sein.
20
19
14
Bitte beachten Sie, dass die Glühbirnen nicht im Lieferumfang enthalten sind.
19. Jede Laminat-Tischplatte verfügt standardmäßig über ein Loch. Durch
diese Löcher können Stromkabel von der Versorgungsschiene durch den
Tisch verlegt werden. Versorgungsschiene auf dem Tisch positionieren; dabei
müssen sich die Netzteil-Halterungen mittig über diesen Löchern befinden.
21
Montageanleitung
Co.Table
12
