Montageanleitung
Co.Table

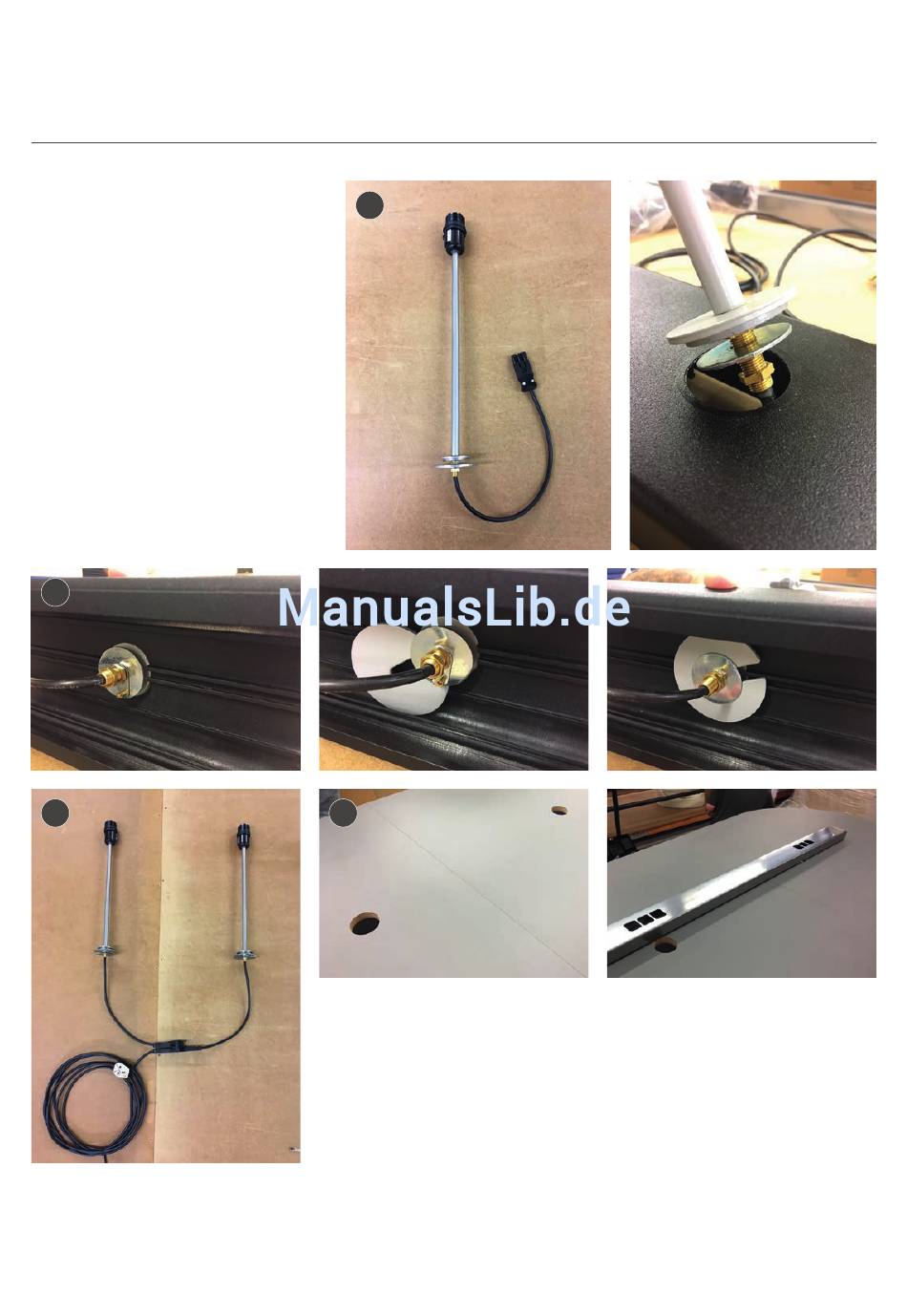

16. Am unteren Ende des Ständers
der Co.Table Lampe befindet
sich eine große Metallplatte,
die entfernt werden muss,
um den Ständer in die
Versorgungsschiene einzuführen.
Das Stromkabel der Lampe ist
recht kurz.
17. Nachdem der Ständer der
Lampe in die Versorgungsschiene
eingeführt und das Stromkabel
verlegt wurde, kann die Metallplatte
wieder auf den Ständer geschoben
werden. Ziehen Sie die Muttern an,
um die Lampe sicher zu befestigen.
Dies muss für alle Lampen
wiederholt werden.
17
18
Bitte beachten Sie, dass die Glühbirnen nicht im Lieferumfang enthalten sind.
19. Jede Laminat-Tischplatte verfügt standardmäßig über ein Loch. Durch diese Löcher können
Stromkabel von der Versorgungsschiene durch den Tisch verlegt werden. Versorgungsschiene
auf dem Tisch positionieren; dabei müssen sich die Netzteil-Halterungen mittig über diesen
Löchern befinden.
5
16
19
18. Sind in Ihrer Bestellung mehrere Co.Table Lampen enthalten,
müssen diese an einen Verteilerblock angeschlossen werden, um
die Kabel aus dem Tisch herauszuführen. Es wird ein 2 m langes
Verlängerungskabel mitgeliefert, um die Kabel der Co. T able Lampen
an den Verteilerblock anzuschließen. Sobald das Verlängerungskabel
an den Verteilerblock angeschlossen wurde, kann dieser mit
einem 5 m langen Verlängerungskabel an die eigentliche
Stromversorgung außerhalb des Tischs angeschlossen werden.
