Hinweis: Die folgenden Abbildungen zeigen die Halterungen der Versorgungsschiene ohne
Netzteil. Dies vereinfacht die Darstellung. Halterungen müssen angebracht werden, nachdem die
Stromversorgung an die Versorgungsschiene angeschlossen wurde.

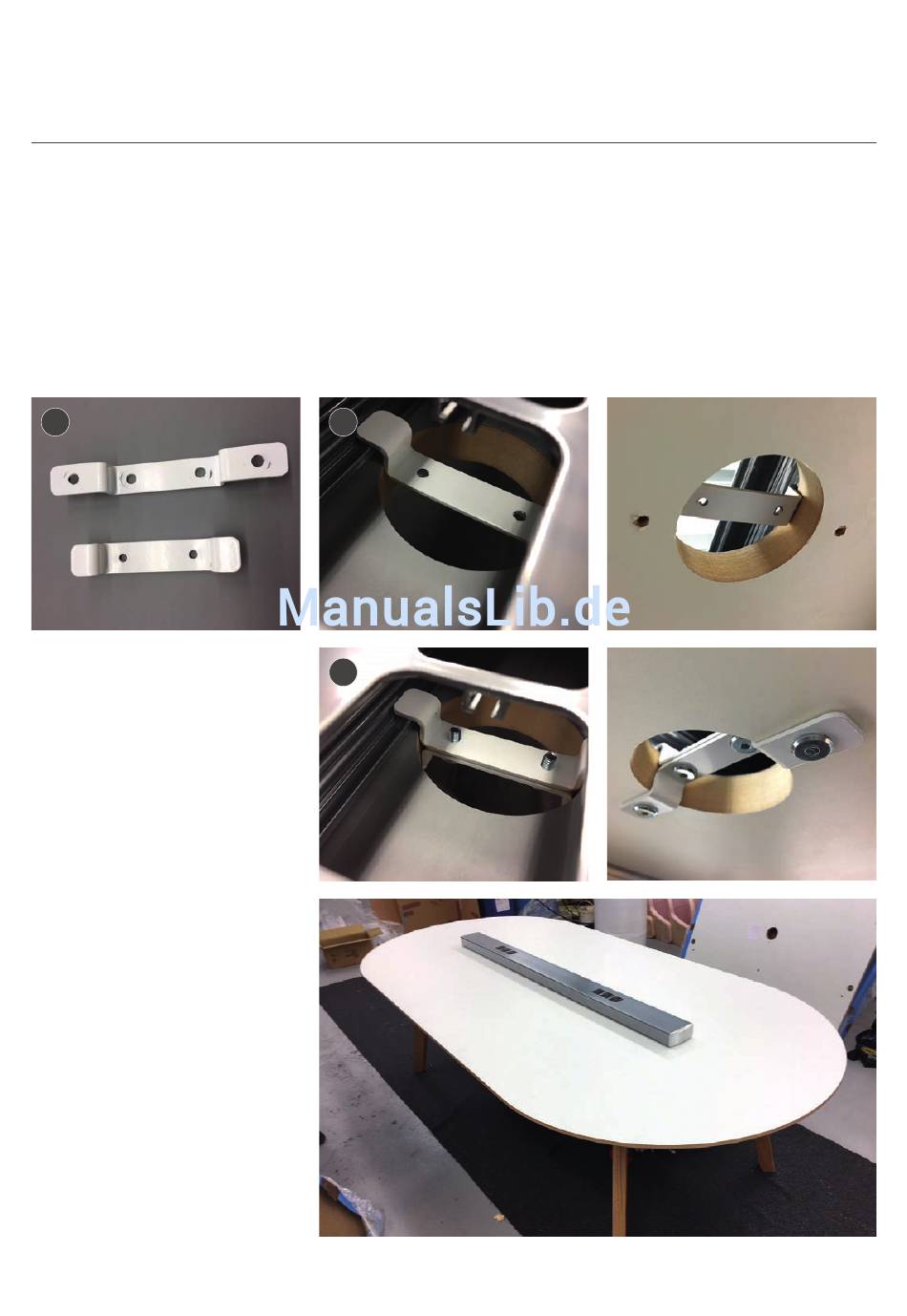

20. Es werden Halterungen mit zwei verschiedenen Größen für die Versorgungsschiene verwendet.
Die kleine Halterung mit nur zwei Löchern wird innerhalb der Versorgungsschiene verwendet.
Die größere Halterung wird an der Unterseite der Tischplatten verwendet.
21. Kleine Halterung über Loch in der Tischplatte positionieren; die Enden befinden sich auf der
Versorgungsschiene. Die Aussparungen für das Netzteil und die entsprechenden Halterungen in
der Versorgungsschiene müssen mittig ausgerichtet sein.
20
22. Große Halterung der
Versorgungsschiene
auf der Unterseite des
Tisches positionieren,
sodass sie sich gegenüber
der kleinen Halterung
befindet. Große und kleine
Halterung mithilfe von
M6 x 16 Möbelschrauben
an der Unterseite der
Tischplatte festschrauben.
Diese Schritte an allen
Aussparungen wiederholen,
um die Versorgungsschiene
sicher zu fixieren.
Die Versorgungsschiene ist
nun sicher an den Tischplatten
befestigt.
21
22
Montageanleitung
Co.Table
6
