Connection Co.Table Montageanleitung Seite 15

Anbringen eines
Stehtisch-Aufsatzes
Hierbei handelt es sich um
einen Zusatz zu der zuvor
beschriebenen Diner-Tisch-
Montageanleitung. Ihr Diner-
Tisch muss komplett montiert
sein, bevor der Stehtisch-
Aufsatz montiert werden kann.
Die benötigten Bauteile sind im
Lieferumfang enthalten.
Bauteile
• Quadratisches Metall-
Untergestell
• Zwei kurze Stehtischbeine
• Zwei lange Stehtischbeine
• Laminat-Tischplatte
• Eine Holzplatte (zur Montage
unter dem Stehtisch)
• Vier Halterungen für die
Holzplatte

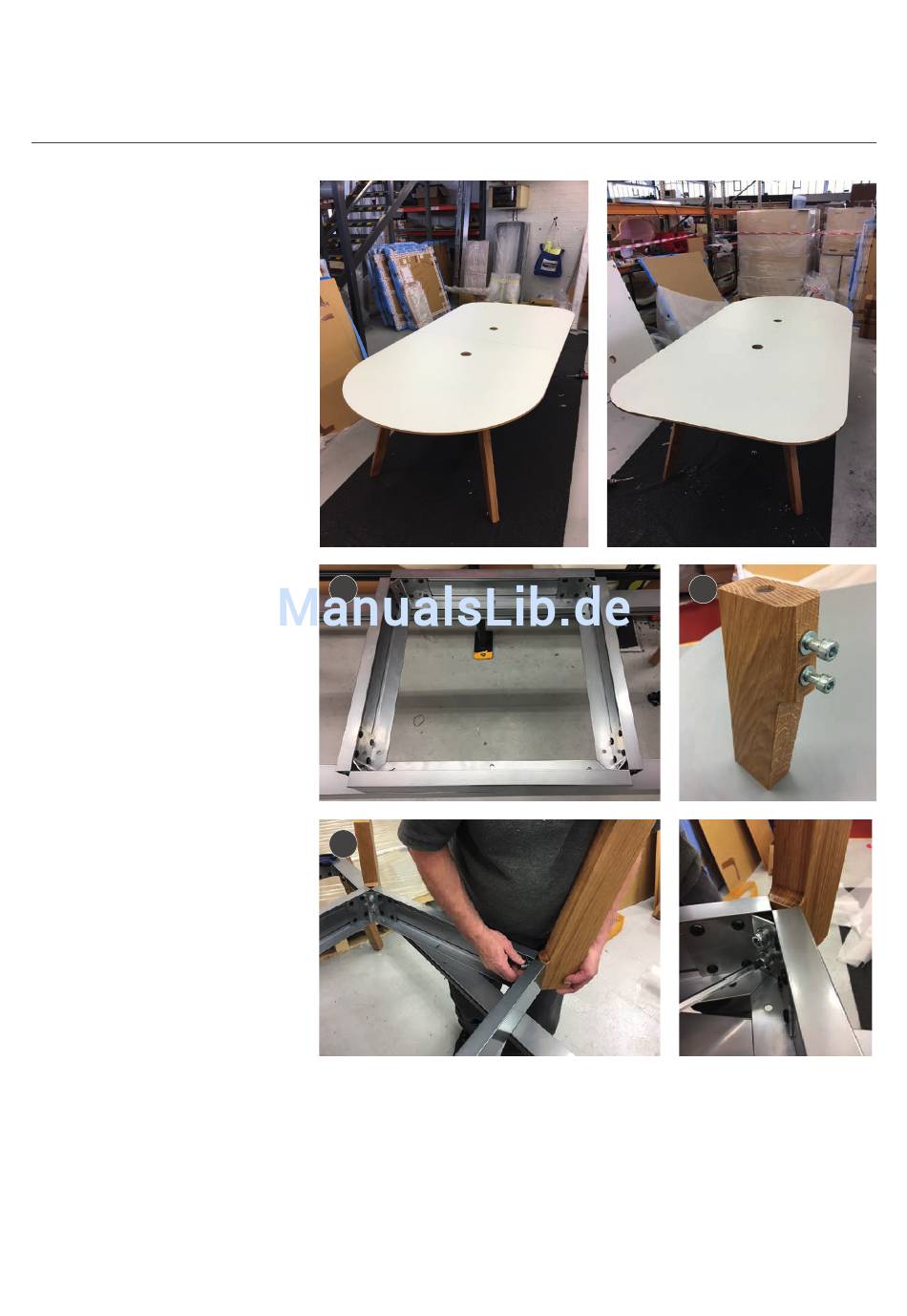

Montage des Gestells und
der Tischbeine
1. Die Ecken des Metall-
Untergestells wurden
entfernt, um das Anbringen
der Tischbeine zu
ermöglichen.
2. Die Schrauben, mit denen die
kurzen und langen Tischbeine
am Metall-Untergestell
befestigt werden, befinden
sich bereits an den kurzen
bzw. langen Tischbeinen.
3. Die Schrauben vom
Tischbein entfernen,
Tischbein an Außenecke
des Metall-Tischgestells
anlegen und die Schrauben
durch das Innere des
Rahmens führen und am
Tischbein festschrauben.
Schrauben zunächst nur
lose anbringen. Hinweis:
Es bietet sich eventuell an,
das Tischgestell auf seine
Rückseite zu legen, um die
Tischbeine zu befestigen.
1
3
4. Schritt 3 viermal wiederholen, bis alle Beine lose befestigt sind.
Die kurzen Tischbeine müssen sich auf einer Seite und die
langen Tischbeine auf der anderen Seite befinden. Tischbeine
erst nach dem Anbringen am Esstisch fest anziehen.
Montageanleitung
Co.Table
2
14
