Cet instrument a été conçu pour le test de la sécurité électrique des machines, en conformité avec la norme EN60204-1, parties
19-1 à 19-5.
Son boîtier chantier est résistant, mais également facile à transporter sur le lieu de mesures. Son interface, simple à utiliser, donne
accès à toutes les fonctions principales de l'instrument de façon très rapide. Ses accessoires en option lui permettent de s'adapter
à tous les environnements spécifiques.
Liste des mesures que peut effectuer l'instrument
Test diélectrique avec une tension de test de 1000 V~
Test diélectrique avec une tension de test de 1250 V~
Test diélectrique avec une tension de test de 1500 V~
Chute de tension à 10 A~ avec une tension de test de 12 V / > 10 A~
Faible résistance avec une tension de test de 12 V / >10 A~
Résistance d'isolement avec une tension de test de 500 V
Résistance d'isolement avec une tension de test de 1000 V
Temps de décharge en système 2 points (tension résiduelle)
Temps de décharge en système 4 points (tension résiduelle)
INSULATION (M ) Ω
20
19
C1
18

1. PRESENTATION GENERALE

2. DESCRIPTION DE L'INSTRUMENT

3
1 2
REMOTE WARNING LAMP 12V~ RS232C
DISCHARGE TIME ( t)
500 - 1000 V
+
TEST
600V CAT III
MAINS
TEST
∆
~
CONTINUITY 12V/>10A ( U,R )
10A
P1 P2
DIELECTRIC (HV)
1 - 1.25 - 1.5 kV ~
17

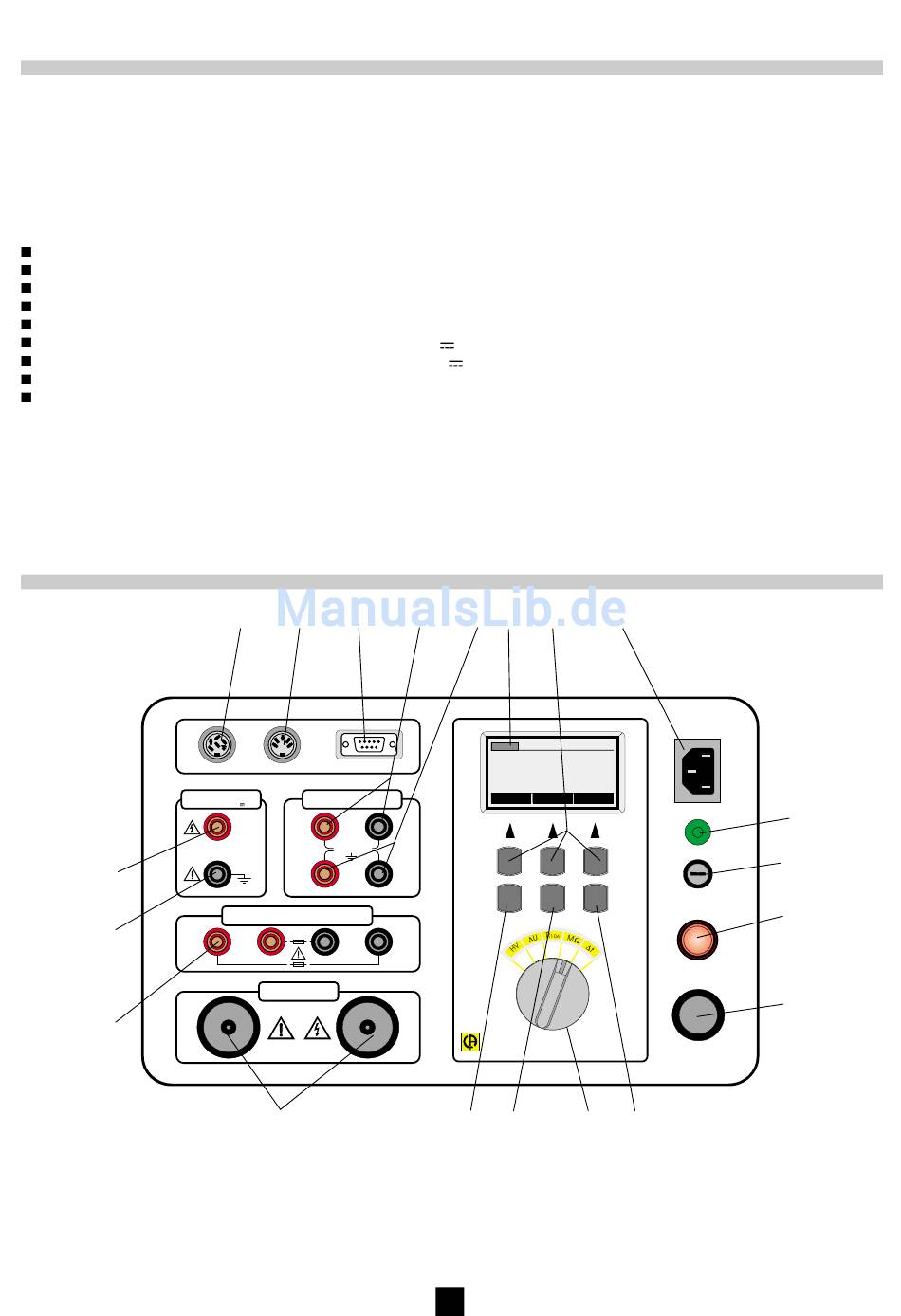

Fig.1. Présentation de la face avant
4 5 7
6
MΩ 500V
113.5
MΩ
∆
Un Rmin
MEM/MR MEM/MR PRINT/RS PRINT/RS
C2
CHAUVIN
ARNOUX
MACHINE TESTER
MACHINE TESTER
16 15
4
8
230V / 50Hz
600VA
Ω
150M
U=513V
9min 59s
Timer
ON
OFF
TEST ON
SET-UP / SET-UP
C.A 6121
C.A 6121
START/STOP
14 13
9
10
11
12
