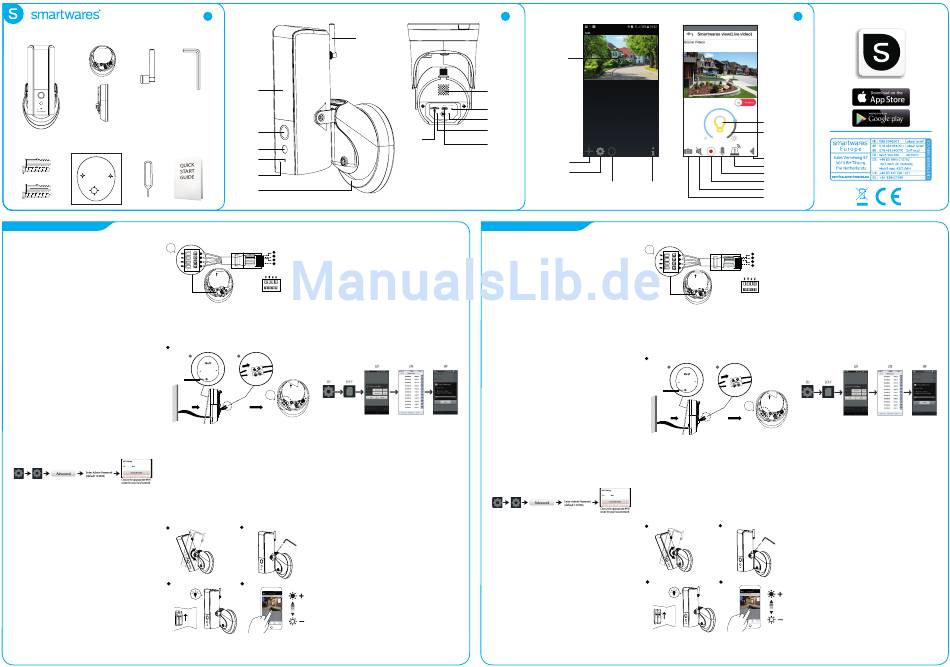

Guardian | CIP-39901
1.1 1.2 1.3
1.5 1.6 1.7 1.8
NL
1. VERPAKKINGSINHOUD 2. PRODUCTOVERZICHT Ethernet verbinding (optioneel):
1.1 Camera 2.1 Antenne
UP
1.2 Muurbevestingingsbeugel 2.2 LED lamp
1.3 Antenne 2.3 Camera
1.4 Inbussleutel 2.4 Bewegingssensor
1.5 Schroeven en pluggen 2.5 Lichtsensor
1.6 Boormal 2.6 Microfoon
1.7 Reset PEN 2.7 Wandmontagebeugel
1.8 Snelstartgids 2.8 Luidspreker
2.9 Resetknop
2.10 Aan/uit LED lampje
2.11 Verbinding LED controlelampje
2.12 Micro USB poort voor Wi-Fi instellingen 1. Zorg ervoor dat de stroom met de groep schakelaar is uitgeschakeld voor de
2.13 Geheugenkaartsleuf volgende stap.
2. (A) Maak een kleine opening in het rubber stukje zodat de stroomkabel
EEN SD-KAART PLAATSEN naar de aansluitdoos loopt. (B) Leid de stroomdraden naar de voorkant van de
1. Controleer eerst of de camera niet op de voedingsadapter is wandmontagebeugel, schroef de draden stevig vast in het kroonsteentje. Plaats
aangesloten. Schuif de MicroSD-kaart zo ver mogelijk in de TFkaartsleuf het kroonsteentje goed terug in de basis om het te beschermen tegen vocht.
van de camera. Gebruik uitsluitend een klasse 10
MicroSD-kaart (max. 128 GB). 2
2. Een MicroSD-kaart is vereist voor het maken van filmopnames.
WI-FI INSTELLINGEN
1. Gebruik een standaard Micro-USB-kabel met een USB-voedingsadapter om
aan te sluiten op de onderkant van de camera (2.12).
2. Zet de camera aan en wacht tot de blauwe LED indicator blijft branden (2.10).
3. Dit is alleen om de Wi-Fi-verbinding van de camera in te stellen. De LED lamp
gaat niet branden tijdens deze stap.
4. Ga naar de Wi-Fi instellingen op uw mobiele apparaat. Kies het Wi-Fi netwerk
met een prefix van HD-xxxxxx (xxxxxx = ID-nummer van de camera).
5. Voer het standaard wachtwoord 12345678 in en sla de instellingen op.
6. Open de app op uw mobiele apparaat en tik op het "+" icoon om de camera
toe te voegen aan de app.
7. Scan het QR-code label van de camera om de DID informatie op te roepen 3. Bevestig de wandmontagebeugel aan de muur. Zorg dat het UP teken aan
(CGXX-XXXXXX-XXXXXX), of voer de DID handmatig in, inclusief de streepjes. de bovenkant zit.
8. Geef uw toestel een naam (maximaal 20 karakters). 4. Sluit de stroomdraden aan op de wandmontagebeugel.
9. Voer de standaard beveiligingscode in: 123456 5. Plaats de camera op de wandmontagebeugel.
10. Tik op "opslaan" en volg de in-app instructies om de instelling te voltooien. 6. Draai de schroef aan met een kruisschroevendraaier.
7. Pas de kantelhoek van de camera aan door de schroeven aan beide zijden
App instructies
bij te stellen.
8. Draai de schroef aan de achterkant los met de meegeleverde inbussleutel
om de horizontale hoek in te stellen. Bevestig hem stevig als u klaar bent.
9. Eenmaal voltooid, schakelt u de stroom weer in en de camera wordt
• De camera gaat zo'n 40 seconden offline om te herstarten voor de Wi-Fi-ver- ingeschakeld.
binding. Als de camera contact heeft gemaakt met de Wifi-router, zal de LED Wacht 1 minuut totdat de camera verbinding heeft gemaakt met uw Wi-Fi-
blijven branden. netwerk.
• Zorg dat u in de WI-FI instellingen van uw smart phone/tablet verbinding 10. De helderheid van de led-verlichting is na installatie maximaal. U kunt de
maakt met dezelfde helderheid aanpassen aan uw gewenste niveau zodra de camera is ingesteld.
router als waar de camera mee verbonden is. Is dit niet zo, wijs hem dan
handmatig toe.
7
Zorg ervoor dat u uw lokale Wi-Fi-thuisrouter op uw lokale netwerk kiest in
de GEAVANCEERDE INSTELLINGEN. Het systeem begint af te tellen en zal
herstarten. Het camerabeeld wordt weer op het scherm weergegeven nadat de
Wi-Fi-instelling is bijgewerkt.
INSTALLATIE
Voor optimale prestaties installeert u de camera op een hoogte van ongeveer
2,5 meter.
Ontkoppel de stroom bij de zekering of groepschakelaar voordat u doorgaat met
9
de installatie.
Het is aanbevolen om de afstand tussen de camera en de router klein te houden
voor het geval dat het zendbereik van de router niet sterk genoeg is voor een
on
optimale Wi-Fi-verbinding.
11
1
1.4
2.1
2.2
2.3
2.4
2.5
2.6
2.7
3. LIVE BEELD / MOMENTOPNAMES / BEZIG MET OPNEMEN
3.1 Voeg camera toe
3.2 Camera-instellingen
1
3.3 Verversen
1
2
2
3.4 Informatie
3
3
6
3.5 Live beeld
6
3.6 Verlichting aan/uit
I/O Pin Connector
UP
3.7 Helderheid schuifregelaar
3.8 Terug naar camera lijst
3.9 Sirene aan/uit schakelen
3.10 Push to talk-knop
RX+/RX-/TX+/TX-: Ethernet Cable I/O*
3.11 Momentopname
*Ethernet cable not included in the package.
3.12 Dempen/dempen opheffen
3.13 Video opname aan/uit
AFSPELEN OPGENOMEN VIDEO
Volg deze stappen om de opgenomen beelden te bekijken:
1. Tik op de apparaat instellingen en vervolgens op het gebeurtenissenlijst.
2. Selecteer een tijdvak.
3. Tik op een bestand om het afspelen te starten.
4. Tik op download om het bestand naar uw toestel te downloaden.
A B
UP
OK
Download voor meer informatie over alle functionaliteit de uitgebreide
gebruikershandleiding van onze website, service.smartwares.eu. Zoek naar
"CIP-39901".
8
10
2
3.5
2.8
2.9
2.10
2.11
2.13
2.12
3.1
3.2
FR
1. CONTENU DE LA BOITE 2. PRESENTATION DU PRODUIT
1.1 Caméra 2.1. Antenne
1.2 Support mural 2.2 Éclairage DEL
1.3 Antenne 2.3 Caméra
1.4 Clef hexagonale 2.4 Capteur de mouvement
1.5 Vis et chevilles 2.5 Capteur de luminosité
1.6 Carte de positionnement 2.6 Microphone
1.7 Épingle de réinitialisation 2.7 Support de fixation mural
1.8 Guide de démarrage rapide 2.8 Haut-parleur
2.9 Bouton de réinitialisation
2.10 Témoin DEL d'alimentation
2.11 Témoin DEL de connexion
2.12 Port Micro USB pour configuration Wi-Fi
2.13 Fente de carte de mémoire
INSERTION DE CARDE SD
1. Assurez-vous d'abord que votre caméra n'est pas connectée à
l'adaptateur d'alimentation. Insérez votre carte MicroSD à fond
dans le logement de carte TF de la caméra. Utilisez uniquement
une carte MicroSD de classe 10 (maxi. 128 Go).
2. Une carte MicroSD est obligatoire pour enregistrer une vidéo.
CONFIGURATION WI-FI
1. Utilisez n'importe quel câble Micro USB standard conjointement avec un
chargeur secteur USB, et raccordez-le au port situé sur le dessous de la
caméra. (2.12).
2. Allumez la caméra, et attendez jusqu'à ce que le témoin DEL bleu s'illumine
en continu (2.10).
3. Ceci n'est nécessaire que pour effectuer la configuration de la connexion Wi-
Fi de la caméra. Le témoin DEL ne s'illumine pas pendant cette étape.
4. Rendez-vous dans les paramètres Wi-Fi de votre appareil mobile. Choisissez
le réseau Wi-Fi comportant le préfixe HD-xxxxxx (xxxxxx = chiffres constituant
l'ID de la caméra).
5. Saisissez le mot de passe par défaut 12345678, et enregistrez le réglage.
6. Ouvrez l'application sur votre appareil mobile et tapez sur l'icône « + » et
ajoutez la caméra à l'application.
7. Analysez le code QR apposé sur l'arrière de la caméra pour afficher les infor-
mations du DID (CGXX-XXXXXX-XXXXXX), ou saisissez le DID manuellement,
tirets inclus.
8. Nommez votre appareil (20 caractères maximum).
9. Saisissez le code de sécurité par défaut : 123456
10. Touchez « enregistrer » et suivez les instructions indiquées dans l'application
pour terminer la configuration.
App instructions
• La caméra sera déconnectée pendant environ 40 secondes, pour réinitialiser la
connexion Wi-Fi. Lorsque la caméra se connecte correctement au routeur Wi-Fi,
le voyant DEL reste allumé.
• Dans les paramètres Wi-Fi de votre smartphone/tablette, assurez-vous que le
routeur auquel vous-vous connectez est le même que celui auquel la caméra se
connecte. Si cela n'est pas le cas, assignez-le manuellement.
Assurez-vous de sélectionner votre routeur Wi-Fi local connecté à votre réseau
local dans les PARAMÈTRES AVANCÉS. Le système commencera un compte à
rebours, puis redémarrera. La caméra apparaîtra de nouveau sur l'écran après
mise à jour des paramètres Wi-Fi.
INSTALLATION
Pour garantir les performances optimales, installez la caméra avec éclairage à
une hauteur d'environ 2,5 mètres.
Coupez l'alimentation au niveau des fusibles ou du disjoncteur avant de
continuer l'installation.
Il est recommandé de ne pas installer la caméra avec éclairage à une distance
de plus de 150 mètres du routeur, car il n'est alors pas garanti que la portée de
transmission du routeur soit assez grande pour assurer une connexion Wi-Fi
optimale.
CAMERA LIST LIVE-VIEW
Connected
3.6
3.7
3.8
3.9
3.10
3.13
3.3 3.4
3.12
3.11
Connexion Ethernet (en option):
UP
1
1
2
2
3
3
6
6
I/O Pin Connector
UP
RX+/RX-/TX+/TX-: Ethernet Cable I/O*
*Ethernet cable not included in the package.
1. Assurez-vous d'avoir coupé l'alimentation au niveau du disjoncteur avant
d'appliquer l'étape suivante.
2. (A) Percez un trou dans le patin de caoutchouc pour permettre au fil d'alimen-
tation secteur de rentrer dans la base de la boîte de jonction.
(B) Tirez les fils vers l'avant de la base, et vissez les fils fermement dans les
blocs des terminaux. Placez les blocs des terminaux dans la base avec soin
pour les protéger contre l'eau.
2
A B
UP
OK
3. Fixez la boîte de jonction au mur. Assurez-vous que la mention UP est bien
en haut.
4. Connectez le câble d'alimentation à la boîte de jonction.
5. Placez l'appareil sur la boîte de jonction.
6. Serrez la vis à l'aide d'un tournevis cruciforme.
7. Ajustez l'angle de la caméra en réglant les vis de part et d'autre.
8. Desserrez la vis située à l'arrière avec la clef hexagonale incluse pour régler
l'angle horizontal. Resserrez fermement lorsque c'est fait.
9. Une fois terminé, rétablissez l'alimentation au niveau du disjoncteur, et la
caméra avec éclairage s'allume.
Attendez 1 minute que la caméra se connecte au réseau Wi-Fi.
10. L'éclairage DEL s'activera au niveau d'intensité maximum après installation.
Vous pouvez régler la luminosité au niveau désiré après configuration de la
caméra.
8
7
9 10
on
11
3 Smartwares View APP
QSG
CIP-39901
3. TEMPS REEL / CAPTURE D'ECRAN / ENREGISTREMENT
3.1 Ajouter une caméra
3.2 Réglages de caméra
3.3 Actualiser
3.4 Informations
3.5 Temps réel
3.6 Bouton Marche/Arrêt de l'éclairage
3.7 Réglette de luminosité
3.8 Retourner à la liste des caméras
3.9 Activer/désactiver la sirène d'alarme
3.10 Bouton d'activation de la voix
3.11 Photo
3.12 Activer/désactiver le son
3.13 Bouton Marche/Arrêt de l'enregistrement vidéo
LIRE UN ENREGISTREMENT VIDEO
Suivez ces étapes pour visionner votre enregistrement :
1. Touchez les réglages de l'appareil, puis la liste d'événements.
2. Sélectionnez un délai.
3. Touchez un fichier à lire.
4. Touchez « télécharger » pour télécharger le fichier sur votre appareil.
Pour une description plus détaillée de toutes les fonctionnalités, veuillez
télécharger le mode d'emploi étendu sur notre site web, service.smartwares.eu.
Veuillez rechercher "CIP-39901".
