MONTAGEANLEITUNG SCHALLDÄMPFEREINHEIT
AGEANLEITUNG SCHALLDÄMPFEREINHEIT
BEACHTE! VOR DER MONTAGE SICH VERGEWIS-
SERN, OB ES SICH BEIM VALLOX 250 M UM DAS
MODELL MIT AUSSENLUFTANSAUGUNG RECHTS
(R) ODER DAS MODELL MIT AUSSENLUFTANSAU-
GUNG LINKS (L) HANDELT.
VALLOX 252 M
Montage
• Die Tür der Schalldämpfereinheit abnehmen (siehe nebenstehende Abb.)
• Die im VALLOX 252 M befindlichen, mit Zugentlastungsklemmen versehenen Muf-
fendichtungen loslösen (siehe nebenstehende Abbildung).
• Die Durchführungsdichtungen der Kabelmuffen, die sich am Boden des Fortluftka-
nals der Schalldämpfereinheit (keine innenseitige Isolierung) befinden, durchste-
chen. Beachte! VALLOX 252 L oder R (siehe Abb.)
• Falls beabsichtigt ist, den VALLOX 252 mit einer Heizeinheit mit Wasserzirkulati-
on auszurüsten, auch das im Zuluftkanal befindliche Lamellenschalldämpferteil
loslösen. Beachte! VALLOX 252 Modell L oder R (siehe Abb.)
• Die Einheit auf das VALLOX 252 aufsetzen. Auf den Durchlass der Kabelmuffen
achten (Siehe Abb. Punkt D).
• Die Durchlassrohre (in der Lieferung enthalten) für die Kabeln zunächst durch die
Durchführungsdichtungen an der Oberseite der Schalldämpfereinheit führen und
anschließend in die Kabelmuffen drehen (siehe Abb. Punkt C).
• Die anzuschließenden Kabeln durch die Durchlassrohre zu dem im Gerät befindli-
chen Klemmkasten führen.
• Die Zufluss- und Rückflusswasserrohre (nicht in der Lieferung enthalten) der optio-
nalen Heizeinheit mit Wasserzirkulation durch die an der Oberseite der Schall-
dämpfereinheit und des VALLOX 252 befindlichen Durchführungsdichtungen füh-
ren und die Rohre z.B. mit einem geraden Verbindungsstück an die Zufluss- und
Rückflussanschlüsse anschließen .
(Siehe Abb. Punkt A und B).
• Das Lamellenschalldämpferteil einsetzen.
• Die Tür der Schalldämpfereinheit sorgfältig befestigen.
• Die Kanäle an die dazugehörigen Verbindungsstücke fest und dicht anschliessen.
Mögliche Kanalisolierungen werden entsprechend des jeweiligen Luftaustausch-
plans vorgenommen.

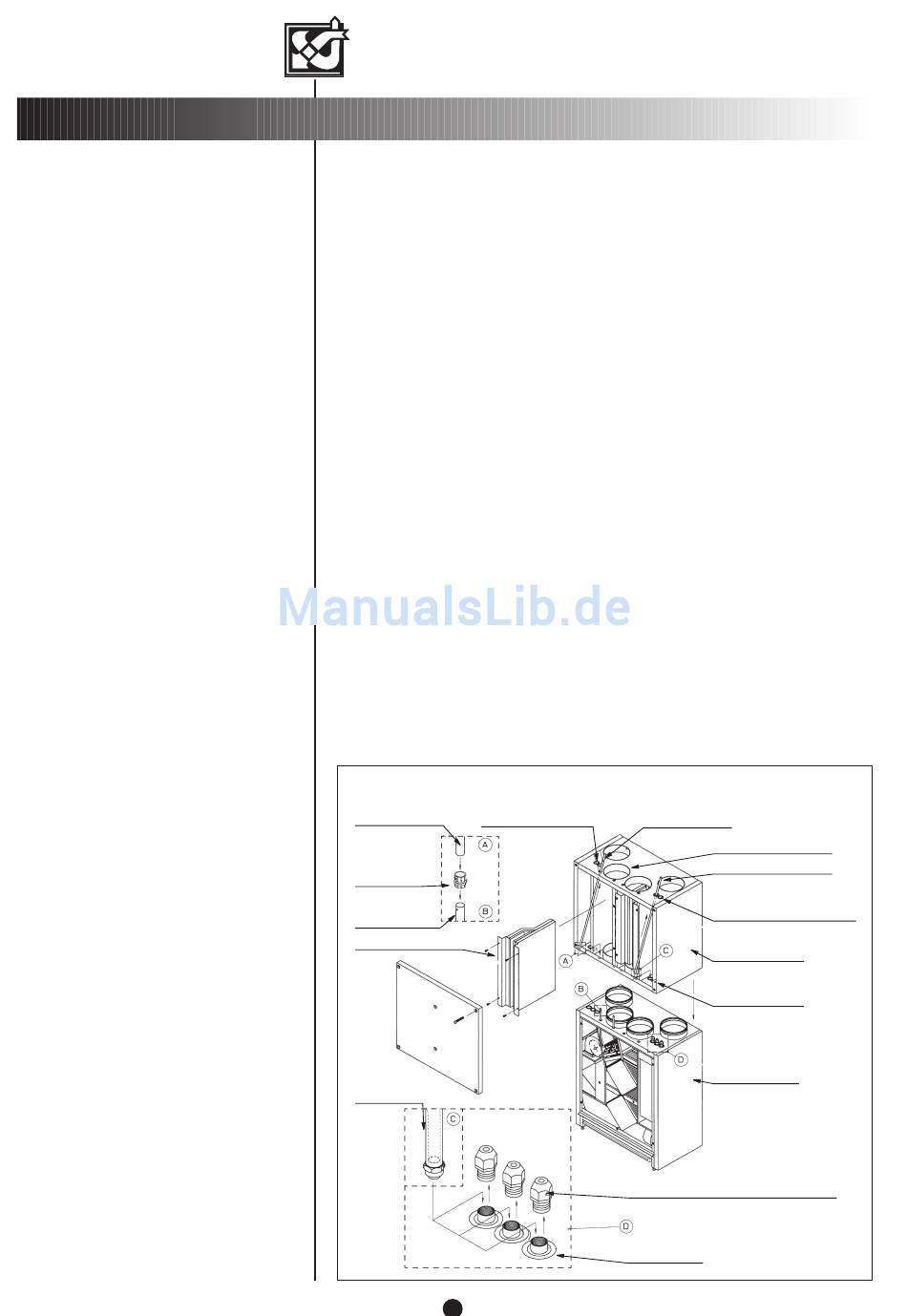

Zu- und Rückflussrohr
Durchführungsdichtung für
ø 15/13 2 St.
Zu- und Rückflussrohr 2 St.
Verbindungsstück,
gerade MS 15,
2 St.
Zu- und Rückflus-
sanschlussrohr 2 St.
Lamellenschalldämpferteil
Durchlassrohr für
Kabel 3 St.
16
2
Zu- und Rückflussrohr
ø 15/13 2 St.
Kanalanschluss ø250 4 St.
Durchlassrohr für Kabel 3 St.
Durchführungsdichtung für Kabel-
Durchlassrohr 3 St.
Schalldämpfereinheit
(Modell beachten!)
Durchführungsdichtung für
Kabelmuffe 3 St. (Boden)
VALLOX 252 L
(Modell beachten!)
Muffendichtung mit Zugentlastungsklemme 3 St.
Kabelmuffe 3 St.
