Sowero SLIDEROLL 400 Montage- Und Bedienungsanleitung Seite 5

Die Anlage nur im geschlossenen Zustand umbauen!
i

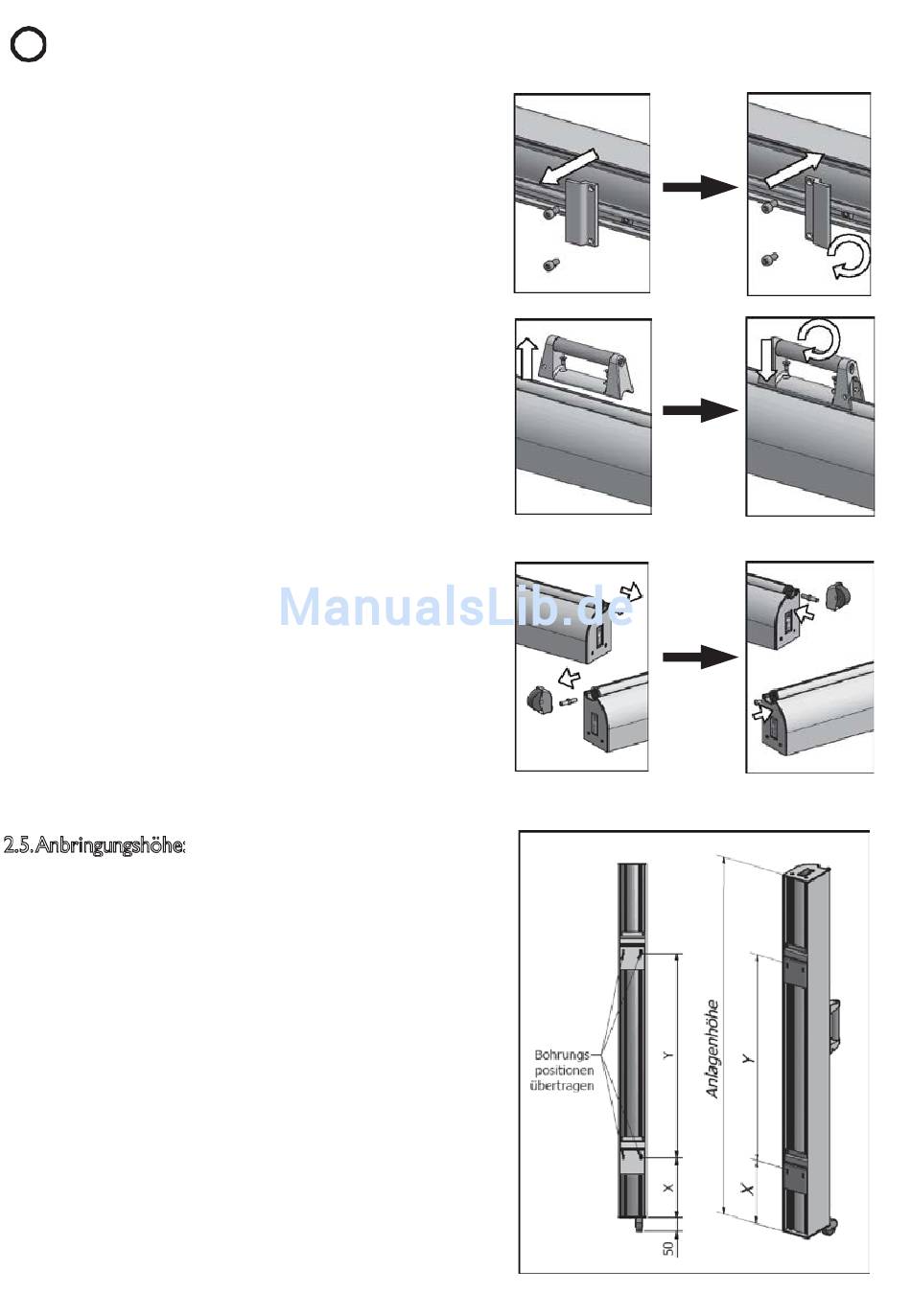

• Schrauben der Gehäusekonsolen lösen.
• Gehäusekonsolen um 180° drehen.
• Gehäusekonsolen mit den Zylinderkopfschrauben
und Vierkantmuttern an derselben Stelle auf das
Gehäuse schrauben.
• Handgriff durch Herausdrehen der Senkkopf-
schrauben mit Inbusschlüssel SW4 vom Zugprofil
lösen und in umgekehrter Richtung montieren. Der
Einhängepunkt des Handgriffs sollte dabei ungefähr
auf halber Anlagenhöhe liegen (einrichten der
Handgriffhöhe lt. Pkt. 3.2.).
• Rolle von der Rollenachse abziehen.
• Stift mit Gabelschlüssel SW12 aus der Endkappe
drehen.
• Linsenkopfschraube mit Inbusschlüssel SW5 aus
der Endkappe drehen.
• Rollenachse und Linsenkopfschraube in der jeweils
gegenüberliegenden Zugprofilendkappe montieren.
• Rolle auf Rollenachse aufstecken.
Das Gehäuse desWind- und Sichtschutzes muss 50mm über dem
Boden in senkrechter Position montiert werden, um ein
gutes Wickelverhalten des Stoffes und sauberes Schließen
des Zugprofils mit nutzung der Rolle zu gewährleisten.
Die Montagehöhen der Konsolen müssen an der Rückseite
des Gehäuses abgenommen werden. Dazu die Wand-
konsolen in die Gehäusekonsolen einstecken.An der
Unterseite die 50mm Abstand mit berücksichtigen und mit
den Abständen X und Y die Bohrungspositionen auf die
Wand übertragen.
Wird die Rolle nicht verwendet, kann das Gehäuse auch
näher am Boden montiert werden.
