Parametrierung Und Inbetriebnahme - Relay Relair R2M Pro Bedienungsanleitung

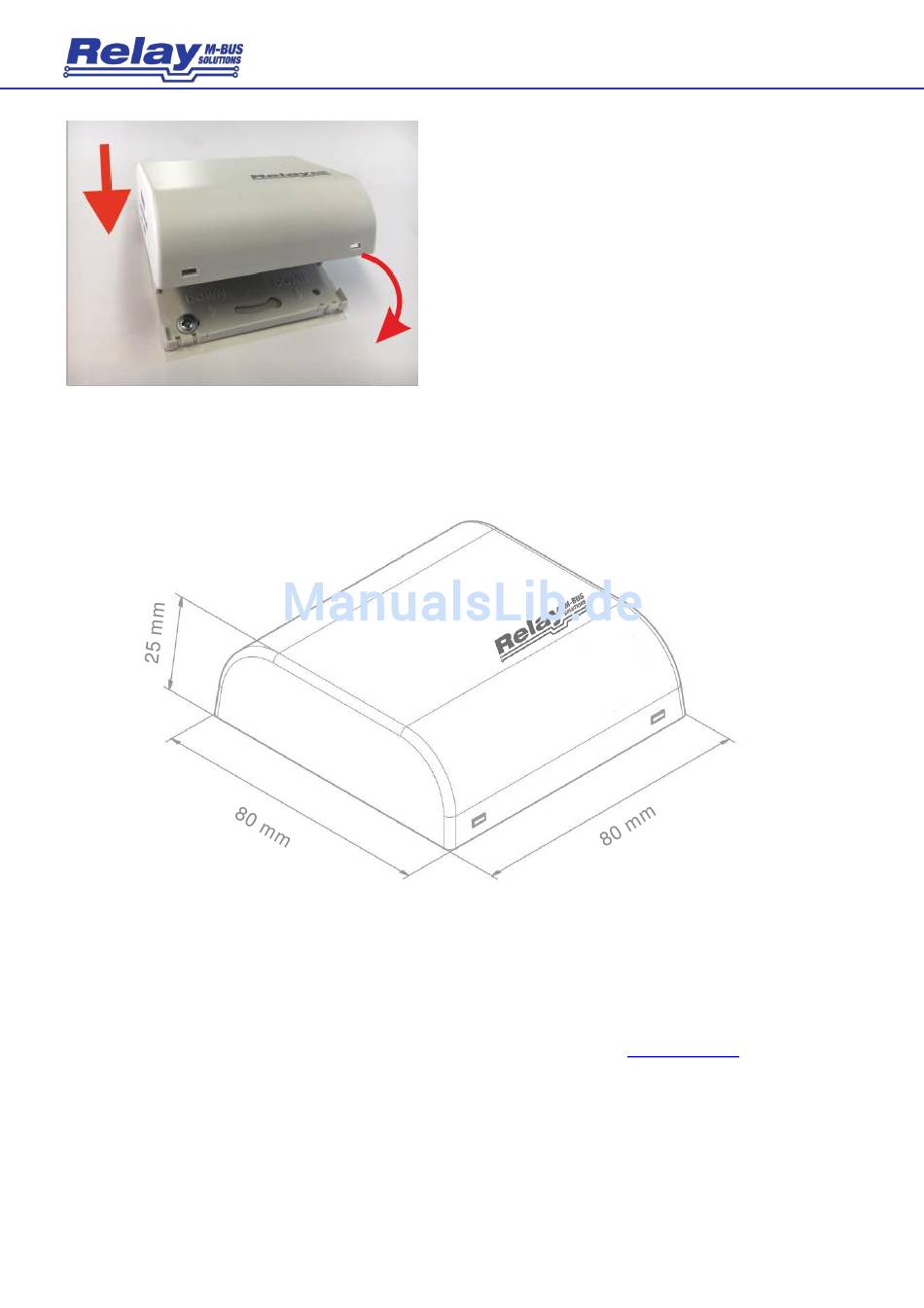

Die folgende Zeichnung zeigt die Abmessungen des Gehäuses:

2.2 Parametrierung und Inbetriebnahme

Die Parametrierung des RelAir R2M erfolgt mit Hilfe der kostenlosen Software RelAirConf, die
Sie auf unserer CD „Tools&Docs" oder auf unserer Homepage
können Sie entweder die USB-Schnittstelle mit einem Mini-USB-Kabel verwenden oder direkt
die M-Bus Schnittstelle. Bitte beachten Sie, dass die RelAir R2M Gateways ohne erfolgte
Parametrierung nicht verwendet werden können.
Die Vorgehensweise bei der Konfiguration entnehmen Sie bitte der gesonderten Anleitung für
die RelAirConf-Software.
Bedienungsanleitung RelAir R2M · 07/2018 · VERSION 1.1
Zuletzt wird der Gehäusedeckel incl. Leiterplatte
auf die bereits befestigte Montageplatte geklipst.
Dazu hängen Sie den Deckel an der oberen Kante
der Montagplatte ein und drücken den Deckel fest
auf die Platte, bis dieser einrastet.
RELAIR R2M
www.relay.de finden. Dazu
8
