RELAIR R2M

2 Installation und Inbetriebnahme

2.1 Montage und Verkabelung RelAir Pro

Die Unterschale des Gehäuses vom RelAir Pro wird mit den Klemmen nach unten an die Wand
geschraubt. Zu diesem Zweck befinden sich außen am Gehäuse zwei Wandlaschen.
Das Kabel zum M-Bus Master wird durch eine der selbstdichtenden Membranen der
Kabeldurchführungen im Gehäuse geführt. Auf die zweite M-Bus Klemme können Sie bei
Bedarf ein weiterführendes Kabel zum nächsten M-Bus Teilnehmer anschließen. Bei flexiblen
Leitungen können Sie die Membranen mit einem kleinen Schraubendreher durchstoßen. Zur
Gewährleistung der Schutzklasse von IP65 muss die Öffnung deutlich kleiner als der
Außendurchmesser des Kabels sein. Wenn Sie die steckbaren Klemmen abziehen und das
jeweilige Kabel genügend weit durch die Membrane führen, können Sie das Anklemmen der
Adern bequem außerhalb des Gehäuses erledigen. Danach ziehen Sie die Kabel wieder zurück
und stecken die Klemmen auf die entsprechenden Stiftleisten der Platine. Bitte achten Sie
darauf, dass die Kabel nicht oben links in der Nähe der Antenne verlegt werden, da dies einen
negativen Einfluss auf die Funksignale haben könnte. Die Zugentlastung erfolgt durch
Schlingen der beiliegenden Kabelbinder um das Kabel. Wenn Sie alle Montage- und
Parametrierarbeiten erledigt haben, sollten Sie das Gerät zum Schutz gegen Manipulation mit je
einer Klebeplombe auf den Schrauben des Gehäusedeckels sichern.

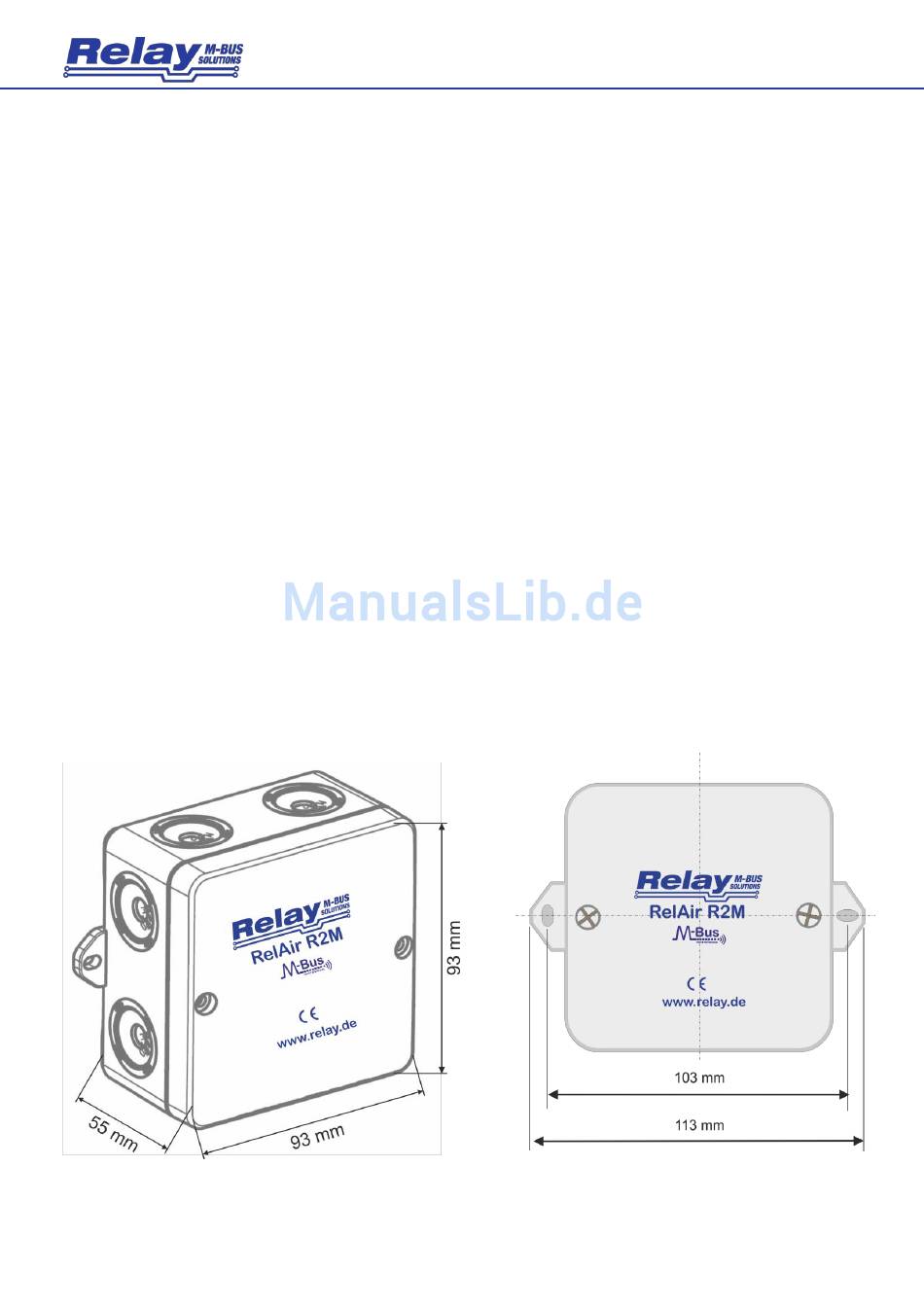

Die folgenden Zeichnungen zeigen die Abmessungen und die erforderlichen Maße für die
Wandmontage:
