b) Telegramm mit wM.Bus Container
Sollte das Telegramm trotz registriertem oder fehlendem AES-Key nicht entschlüsselt werden
können, so wird das Telegramm in einen wM.Bus Container Datenrecord verpackt und zur
Verfügung gestellt:
Byte Nr. Name
1 Start
2 L-Feld
3 L-Feld
4 Start
5 C-Feld
6 A-Feld
7 CI-Feld
8 ID-Feld
9 ID-Feld
10 ID-Feld
11 ID-Feld
12 Herst.
13 Herst.
14 Version
15 Typ
16 Acc
17 Status
18 Konfig.
19 Konfig.
20 DR1
21 DR1
22 DR1
23 DR1
24 DR1
...
DR1
Prüfsumme
Stopp

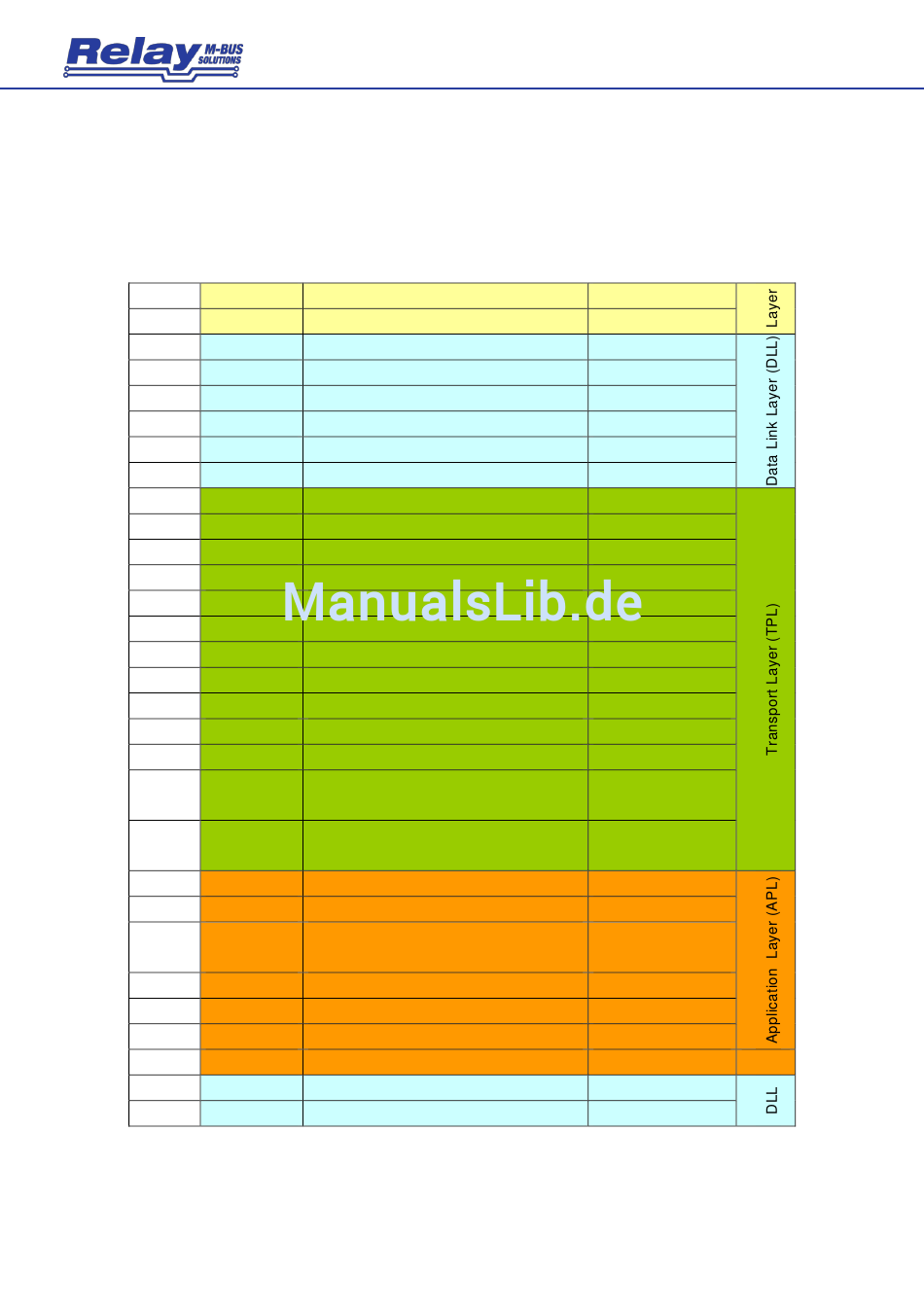

Telegramm – wM-Bus Container Datenrecord
Bedienungsanleitung RelAir R2M · 07/2018 · VERSION 1.1
RSP_UD:
Inhalt
Start-Byte
Telegrammlänge
Telegrammlänge
Start-Byte
SND_UD
Primäradresse (Zähler)
72h (langer Header)
Identifikationsnummer LSB
Identifikationsnummer
Identifikationsnummer (Zähler ID)
Identifikationsnummer MSB
Herstellercode LSB (Code = REL)
Herstellercode MSB
Version
Gerätetyp
Zugriffsnummer
M-Bus Status (z.B. Fehler, Alarm)
Konfigurationsfeld
Verschlüsselung)
Konfigurationsfeld
Verschlüsselung)
DIF (Variable Länge)
VIF (lineare Erweiterung)
VIFE (Datencontainer für das Wireless-
M-Bus-Protokoll)
LVAR
Telegramminhalt ab L-Feld
...
Letztes Byte vom Telegramm
Stopp-Byte
RELAIR R2M
Beispiel
Bytes [hex]
68h
45h
45h
68h
08h
00h
72h
00h
11h
22h
33h
ACh
48h
B8h
07h
01h
00h
(z.B.
00h
(z.B.
00h
0Dh
FDh
3Bh
32h
8Ch
...
06
h
16h
