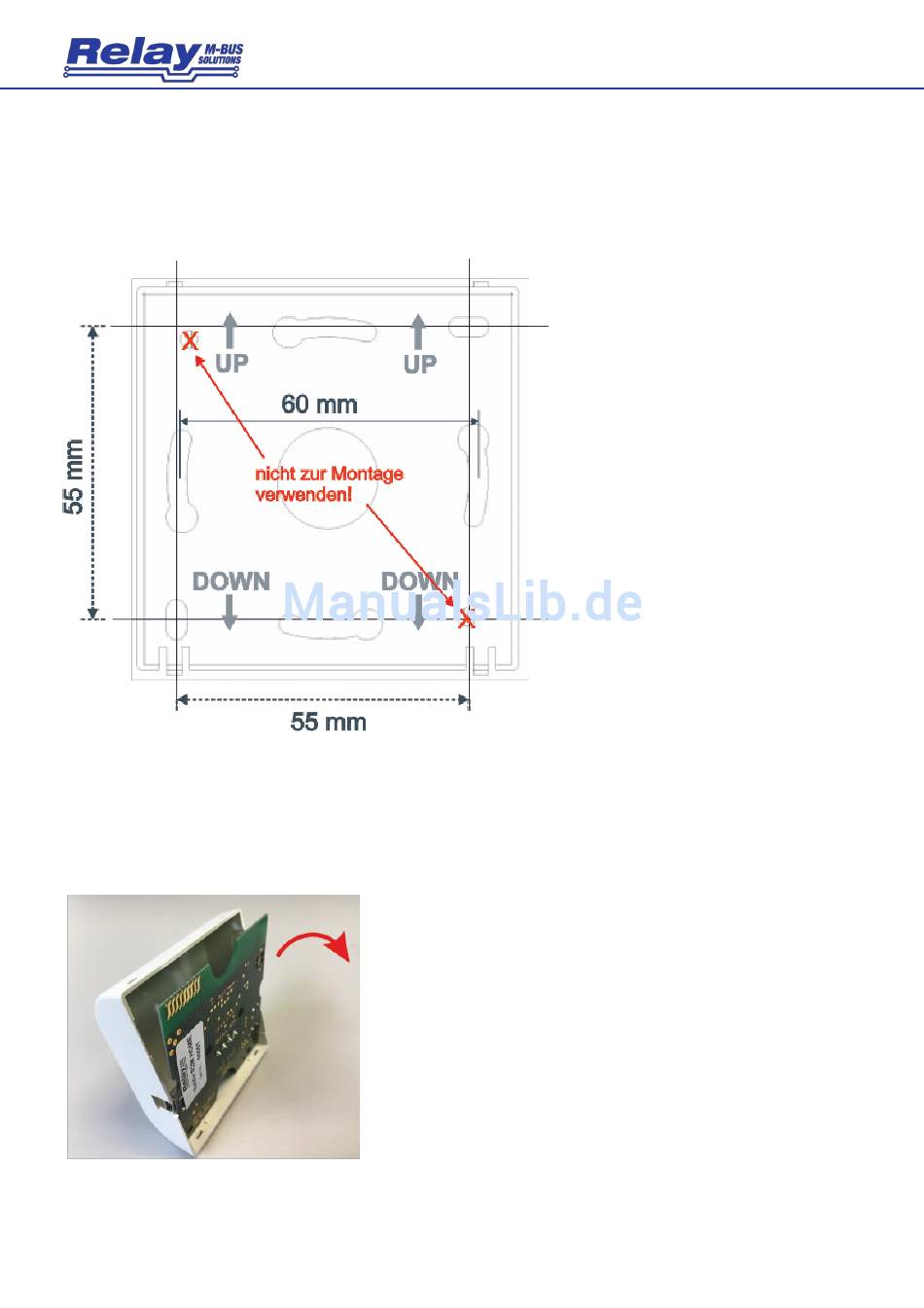

Die Unterschale des Gehäuses wird mit den Klemmen nach unten an die Wand bzw. auf die
Unterputzdose geschraubt. Bitte achten Sie dabei auf die richtige Orientierung der
Montageplatte gemäß der nachfolgenden Zeichnung. Die Bohrungen oben links und unten
rechts dürfen nicht zur Montage verwendet werden
Der RelAir R2M Home kann entweder über die USB-Schnittstelle außen am Gehäuse oder in
einem M-Bus System über die interne M-Bus Schnittstelle (Slave) betrieben werden. In diesem
Fall muss das Gehäuse zum Anschluss der Leitung geöffnet werden. Das unter Putz verlegte
Kabel vom M-Bus Master wird durch die große herausbrechbare Öffnung in der Montageplatte
geführt.
Bedienungsanleitung RelAir R2M · 07/2018 · VERSION 1.1
Zum Anschluss des Kabels kippen Sie zunächst die
Leiterplatte aus der Oberschale, indem Sie oben an der
Kante der halbkreisförmigen Aussparung der Leiterplatte
ziehen.
RELAIR R2M
Das Gehäuse des RelAir R2M
Home bietet zwei unterschiedliche
Montage-Möglichkeiten:
A) Montage auf einer Wand mit
Hilfe zweier Bohrungen (diagonal
im horizontalen und vertikalen Ab-
stand von 55 mm).
B) Montage auf einer handels-
üblichen Unterputz- oder Hohl-
wanddose (60 mm)
