Nun schließen Sie das M-Bus Kabel an eine der
beiden abnehmbaren Klemmen an. Die Leiterplatte
mit den Klemmen sehen in der nebenstehenden
Abbildung.
Das Kabel wird
halbkreisförmige Aussparung der Leiterplatte nach
hinten geführt. Dann setzen Sie die Leiterplatte
unten ein und kippen diese nach oben bis Sie
einrastet.

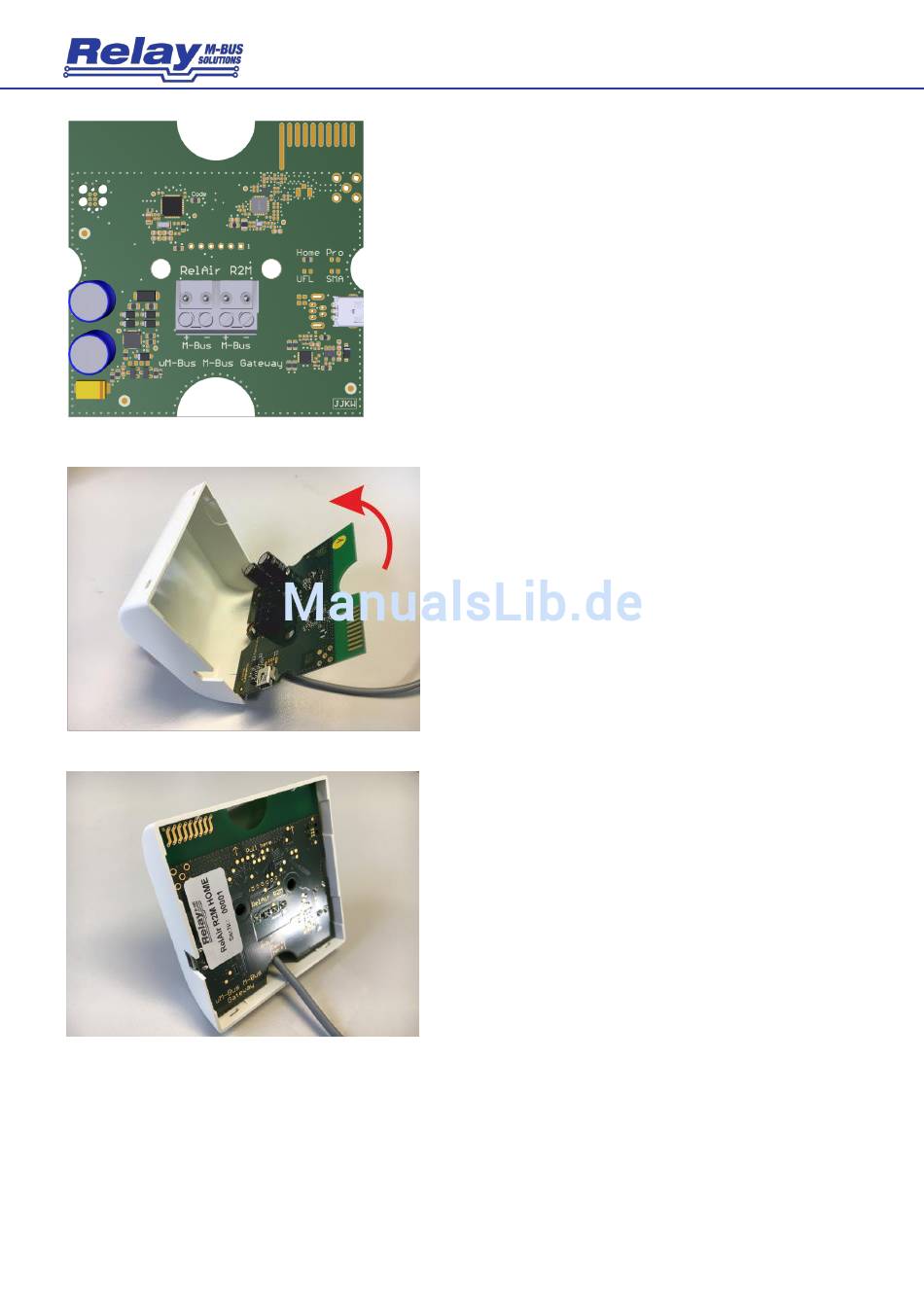

Der Gehäusedeckel
Leiterplatte und angeschlossenem Kabel sieht
dann so aus:
