2.2 Montage und Verkabelung RelAir Home

Bedienungsanleitung RelAir R2M · 07/2018 · VERSION 1.1

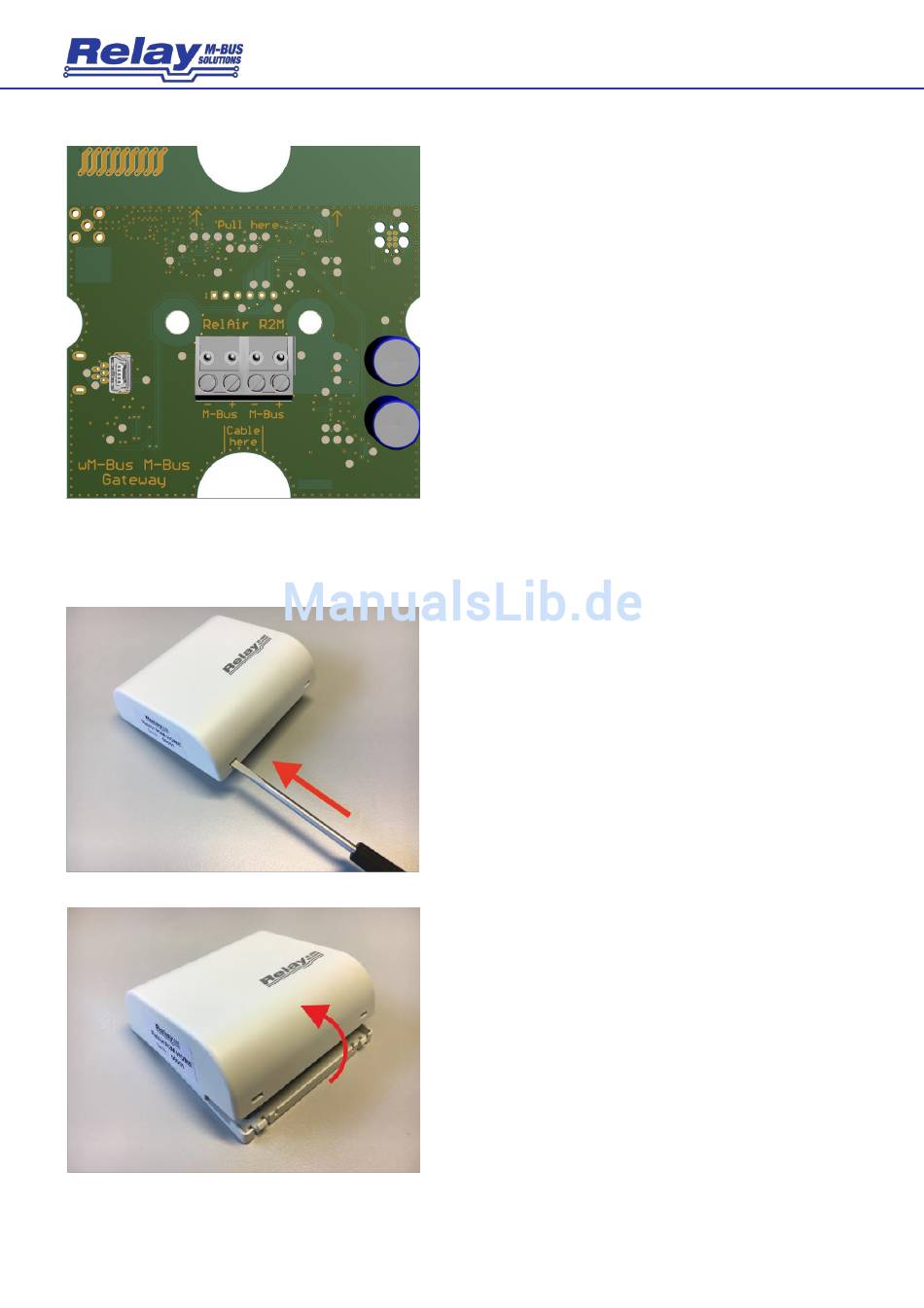

Diese Abbildung zeigt die bestückte Leiterplatte incl.
der Anschlussklemmen für die M-Bus Leitung(en)
und die Mini-USB-Buchse.
Für die Montage muss das Gehäuse zunächst
geöffnet werden. Dazu drücken Sie die Spitze eines
Schlitz-Schraubendrehers nacheinander so in die
beiden Öffnungen an der Unterseite, dass die
Verriegelung des Deckels von der Montageplatte
gelöst wird.
Anschließend kann die Oberschale von der
Montageplatte abgehoben werden.
