RELAIR R2M

1 Beschreibung der Funktionen

Der RelAir R2M ermöglicht es Ihnen, bis zu 63 Wireless M-Bus Zähler in Ihre bestehende
M-Bus Installation zu integrieren. Dazu speichert das OMS konforme Gateway die
empfangenen Daten der Zähler ab und gibt bei einer Anfrage auf dem M-Bus das letzte
Antworttelegramm an den Master weiter.
Das Gateway empfängt Geräte mit Wireless M-Bus Schnittstellen nach der Norm EN13757-4
mit 868 MHz in Mode S1, T1 oder C1 und ist OMS kompatibel. Die Daten können
unverschlüsselt oder AES verschlüsselt nach Mode 5 bzw. 7 empfangen und dekodiert werden.
Für die unterschiedlichen Anwendungsgebiete stehen 2 verschiedene Gehäusevarianten und
eine interne Antenne oder als Bestelloption ein externer Antennen-Anschluss zur Auswahl. Ein
elegantes weißes Wandgehäuse (RelAir R2M Home) eignet sich besonders gut für die
Installation im Wohnbereich, wohingegen sich die Industrievariante (RelAir R2M Pro) in einer
robusten und besser geschützten Verteilerdose präsentiert.

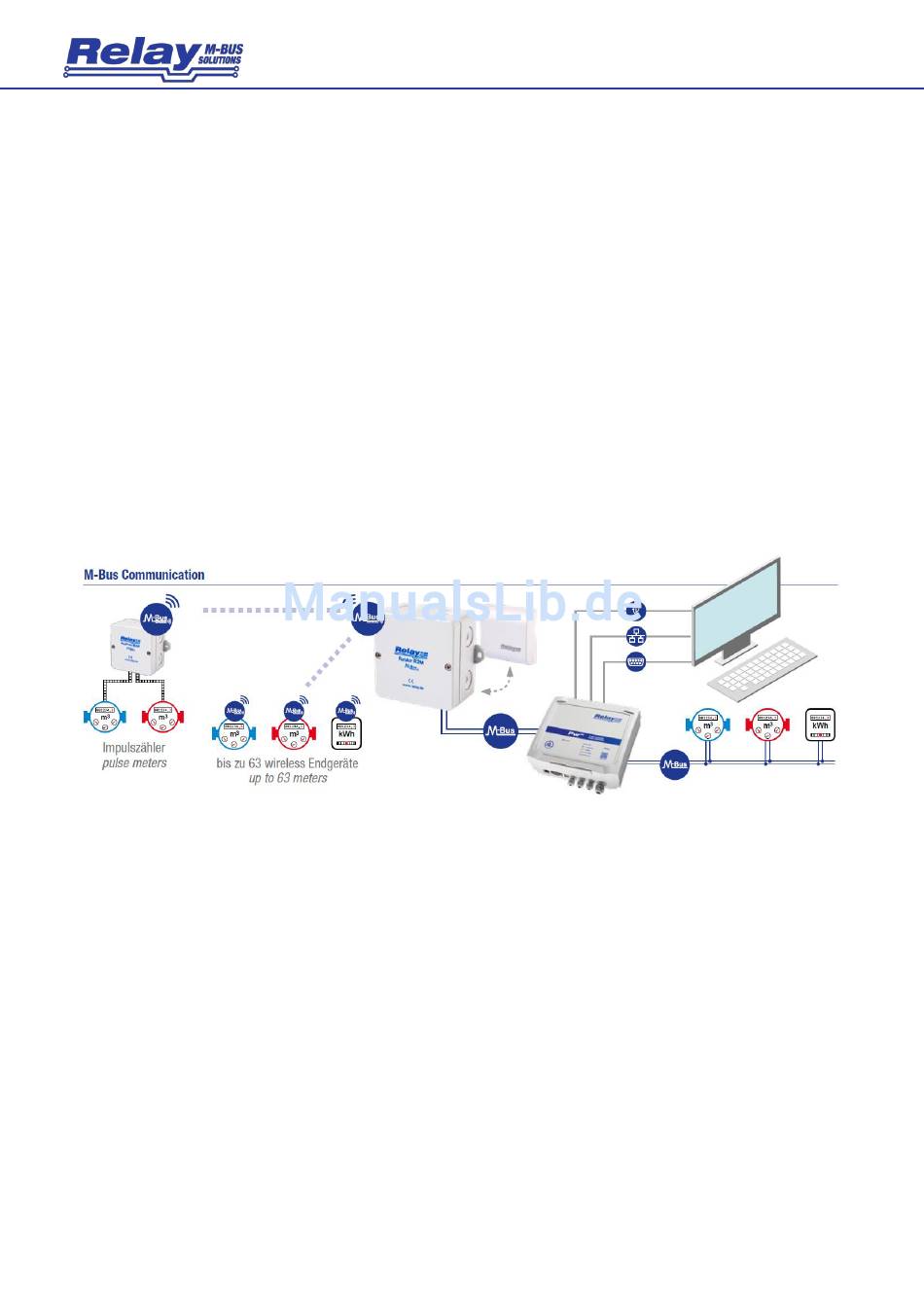

Abbildung: Wireless M-Bus System mit PadPuls M2W, RelAir R2M Gateway und PW250
Dank der konfigurierbaren Whitelist lassen sich auch mehrere RelAir R2M in einem M-Bus Netz
betreiben. Außerdem lässt sich das RelAir R2M über die integrierte Mini-USB-Schnittstelle auch
als vollwertiger Wireless M-Bus Master einsetzen, der z.B. in Verbindung mit der MBSheet-
Software eine Auslesung ermöglicht. Das Gateway kommt dabei ohne externe
Spannungsversorgung aus und wird entweder aus dem M-Bus (5 Standardlasten) oder über die
USB Schnittstelle versorgt. Zum Betrieb muss eine der beiden Schnittstellen angeschlossen
sein.
Achtung: Bitte niemals gleichzeitig einen M-Bus Master und ein USB-Kabel anschließen!
Eine Konfiguration der Whitelist ist unbedingt erforderlich. Mit der kostenlosen PC-
Software RelAirConf ist die Einstellung der Parameter, der Schlüssel und der Whitelisten sehr
komfortabel.
