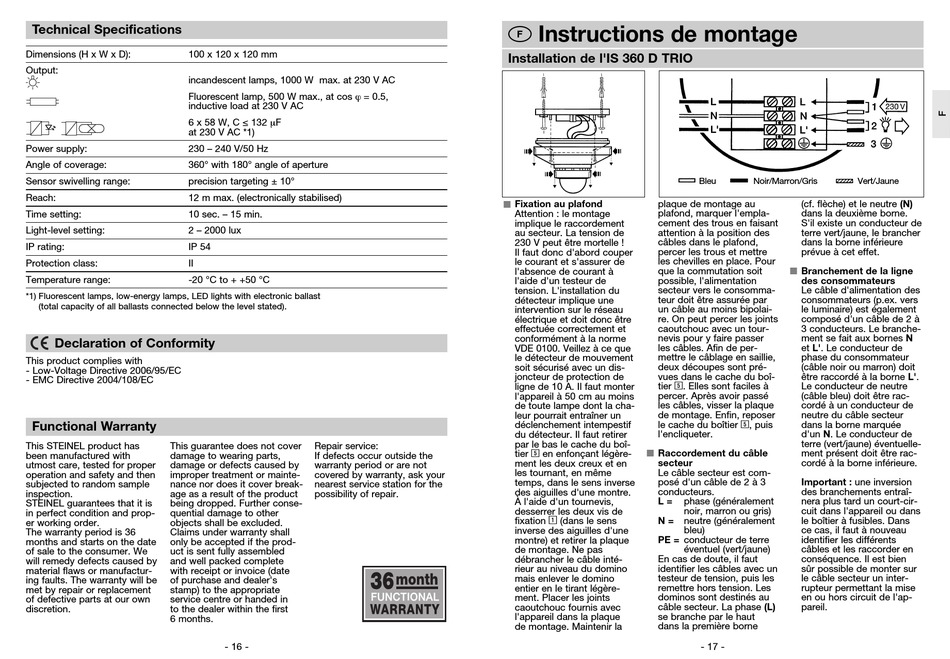

Technical Specifications
Dimensions (H x W x D):
100 x 120 x 120 mm
Output:
incandescent lamps, 1000 W max. at 230 V AC
Fluorescent lamp, 500 W max., at cos ϕ = 0.5,
inductive load at 230 V AC
6 x 58 W, C ≤ 132 μF
at 230 V AC *1)
Power supply:
230 – 240 V/50 Hz
Angle of coverage:
360° with 180° angle of aperture
Sensor swivelling range:
precision targeting ± 10°
Reach:
12 m max. (electronically stabilised)
Time setting:
10 sec. – 15 min.
Light-level setting:
2 – 2000 lux
IP rating:
IP 54
Protection class:
II
Temperature range:
-20 °C to + +50 °C
*1) Fluorescent lamps, low-energy lamps, LED lights with electronic ballast
(total capacity of all ballasts connected below the level stated).
Declaration of Conformity
This product complies with
- Low-Voltage Directive 2006/95/EC
- EMC Directive 2004/108/EC
Functional Warranty
This STEINEL product has
This guarantee does not cover
been manufactured with
damage to wearing parts,
utmost care, tested for proper
damage or defects caused by
operation and safety and then
improper treatment or mainte-
subjected to random sample
nance nor does it cover break-
inspection.
age as a result of the product
STEINEL guarantees that it is
being dropped. Further conse-
in perfect condition and prop-
quential damage to other
er working order.
objects shall be excluded.
The warranty period is 36
Claims under warranty shall
months and starts on the date
only be accepted if the prod-
of sale to the consumer. We
uct is sent fully assembled
will remedy defects caused by
and well packed complete
material flaws or manufactur-
with receipt or invoice (date
ing faults. The warranty will be
of purchase and dealer's
met by repair or replacement
stamp) to the appropriate
of defective parts at our own
service centre or handed in
discretion.
to the dealer within the first
6 months.
Repair service:
If defects occur outside the
warranty period or are not
covered by warranty, ask your
nearest service station for the
possibility of repair.
- 16 -
F

Instructions de montage

Installation de l'IS 360 D TRIO
n
Fixation au plafond
plaque de montage au
plafond, marquer l'empla-
Attention : le montage
implique le raccordement
cement des trous en faisant
au secteur. La tension de
attention à la position des
câbles dans le plafond,
230 V peut être mortelle !
Il faut donc d'abord couper
percer les trous et mettre
les chevilles en place. Pour
le courant et s'assurer de
l'absence de courant à
que la commutation soit
possible, l'alimentation
l'aide d'un testeur de
tension. L'installation du
secteur vers le consomma-
détecteur implique une
teur doit être assurée par
un câble au moins bipolai-
intervention sur le réseau
électrique et doit donc être
re. On peut percer les joints
caoutchouc avec un tour-
effectuée correctement et
conformément à la norme
nevis pour y faire passer
VDE 0100. Veillez à ce que
les câbles. Afin de per-
mettre le câblage en saillie,
le détecteur de mouvement
soit sécurisé avec un dis-
deux découpes sont pré-
vues dans le cache du boî-
joncteur de protection de
5
ligne de 10 A. Il faut monter
tier
. Elles sont faciles à
percer. Après avoir passé
l'appareil à 50 cm au moins
de toute lampe dont la cha-
les câbles, visser la plaque
leur pourrait entraîner un
de montage. Enfin, reposer
le cache du boîtier
déclenchement intempestif
du détecteur. Il faut retirer
l'encliqueter.
par le bas le cache du boî-
n
5
tier
en enfonçant légère-
Raccordement du câble
secteur
ment les deux creux et en
Le câble secteur est com-
les tournant, en même
temps, dans le sens inverse
posé d'un câble de 2 à 3
conducteurs.
des aiguilles d'une montre.
À l'aide d'un tournevis,
L =
desserrer les deux vis de
1
fixation
(dans le sens
N = neutre (généralement
inverse des aiguilles d'une
PE = conducteur de terre
montre) et retirer la plaque
de montage. Ne pas
En cas de doute, il faut
débrancher le câble inté-
rieur au niveau du domino
identifier les câbles avec un
testeur de tension, puis les
mais enlever le domino
entier en le tirant légère-
remettre hors tension. Les
ment. Placer les joints
dominos sont destinés au
câble secteur. La phase (L)
caoutchouc fournis avec
l'appareil dans la plaque
se branche par le haut
dans la première borne
de montage. Maintenir la
Bleu
Noir/Marron/Gris
Vert/Jaune
(cf. flèche) et le neutre (N)
dans la deuxième borne.
S'il existe un conducteur de
terre vert/jaune, le brancher
dans la borne inférieure
prévue à cet effet.
n
Branchement de la ligne
des consommateurs
Le câble d'alimentation des
consommateurs (p.ex. vers
le luminaire) est également
composé d'un câble de 2 à
3 conducteurs. Le branche-
ment se fait aux bornes N
et L'. Le conducteur de
phase du consommateur
(câble noir ou marron) doit
être raccordé à la borne L'.
Le conducteur de neutre
(câble bleu) doit être rac-
cordé à un conducteur de
neutre du câble secteur
5
, puis
dans la borne marquée
d'un N. Le conducteur de
terre (vert/jaune) éventuelle-
ment présent doit être rac-
cordé à la borne inférieure.
Important : une inversion
des branchements entraî-
phase (généralement
nera plus tard un court-cir-
noir, marron ou gris)
cuit dans l'appareil ou dans
le boîtier à fusibles. Dans
bleu)
ce cas, il faut à nouveau
identifier les différents
éventuel (vert/jaune)
câbles et les raccorder en
conséquence. Il est bien
sûr possible de monter sur
le câble secteur un inter-
rupteur permettant la mise
en ou hors circuit de l'ap-
pareil.
- 17 -
