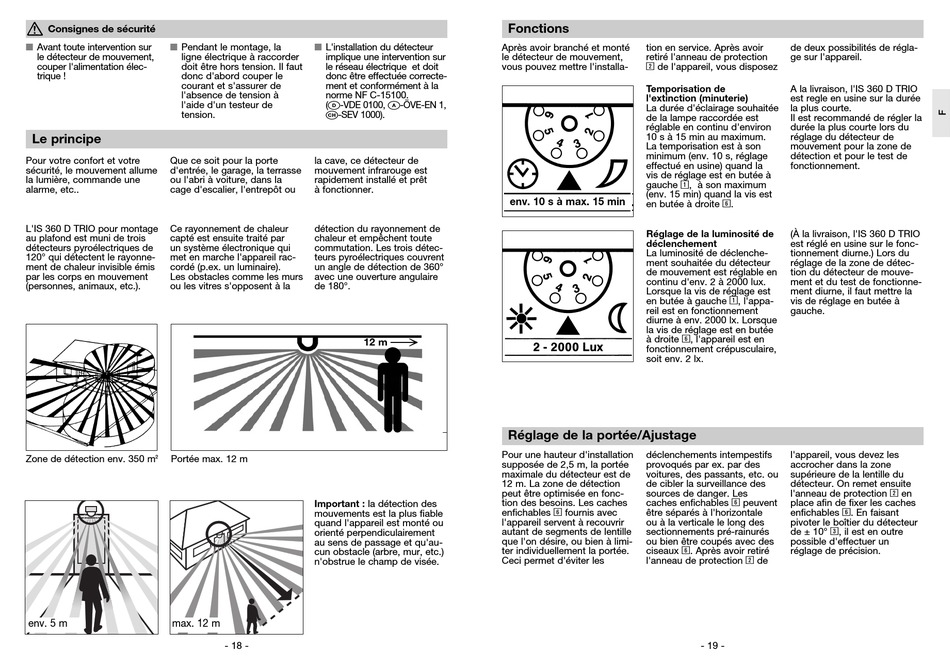

STEINEL IS 360 D TRIO Information Seite 10

Consignes de sécurité
n n
Avant toute intervention sur Pendant le montage, la
le détecteur de mouvement, ligne électrique à raccorder
couper l'alimentation élec- doit être hors tension. Il faut
trique ! donc d'abord couper le
courant et s'assurer de
l'absence de tension à
l'aide d'un testeur de
tension.
Le principe
Pour votre confort et votre Que ce soit pour la porte
sécurité, le mouvement allume d'entrée, le garage, la terrasse
la lumière, commande une ou l'abri à voiture, dans la
alarme, etc.. cage d'escalier, l'entrepôt ou
L'IS 360 D TRIO pour montage Ce rayonnement de chaleur
au plafond est muni de trois capté est ensuite traité par
détecteurs pyroélectriques de un système électronique qui
120° qui détectent le rayonne- met en marche l'appareil rac-
ment de chaleur invisible émis cordé (p.ex. un luminaire).
par les corps en mouvement Les obstacles comme les murs
(personnes, animaux, etc.). ou les vitres s'opposent à la
Zone de détection env. 350 m 2 Portée max. 12 m
env. 5 m max. 12 m
n
L'installation du détecteur
implique une intervention sur
le réseau électrique et doit
donc être effectuée correcte-
ment et conformément à la
norme NF C-15100.
D A
( -VDE 0100, -ÖVE-EN 1,
-SEV 1000).
la cave, ce détecteur de
mouvement infrarouge est
rapidement installé et prêt
à fonctionner.
détection du rayonnement de
chaleur et empêchent toute
commutation. Les trois détec-
teurs pyroélectriques couvrent
un angle de détection de 360°
avec une ouverture angulaire
de 180°.
12 m
Important : la détection des
mouvements est la plus fiable
quand l'appareil est monté ou
orienté perpendiculairement
au sens de passage et qu'au-
cun obstacle (arbre, mur, etc.)
n'obstrue le champ de visée.
- 18 -
Fonctions
Après avoir branché et monté tion en service. Après avoir
le détecteur de mouvement, retiré l'anneau de protection
2
vous pouvez mettre l'installa- de l'appareil, vous disposez
Temporisation de
l'extinction (minuterie)
La durée d'éclairage souhaitée
de la lampe raccordée est
réglable en continu d'environ
10 s à 15 min au maximum.
La temporisation est à son
minimum (env. 10 s, réglage
effectué en usine) quand la
vis de réglage est en butée à
1
gauche
(env. 15 min) quand la vis est
env. 10 s à max. 15 min
en butée à droite
Réglage de la luminosité de
déclenchement
La luminosité de déclenche-
ment souhaitée du détecteur
de mouvement est réglable en
continu d'env. 2 à 2000 lux.
Lorsque la vis de réglage est
en butée à gauche
reil est en fonctionnement
diurne à env. 2000 lx. Lorsque
la vis de réglage est en butée
à droite
fonctionnement crépusculaire,
soit env. 2 lx.
Réglage de la portée/Ajustage
Pour une hauteur d'installation déclenchements intempestifs
supposée de 2,5 m, la portée provoqués par ex. par des
maximale du détecteur est de voitures, des passants, etc. ou
12 m. La zone de détection de cibler la surveillance des
peut être optimisée en fonc- sources de danger. Les
tion des besoins. Les caches caches enfichables
6
enfichables fournis avec être séparés à l'horizontale
l'appareil servent à recouvrir ou à la verticale le long des
autant de segments de lentille sectionnements pré-rainurés
que l'on désire, ou bien à limi- ou bien être coupés avec des
6
ter individuellement la portée. ciseaux
Ceci permet d'éviter les l'anneau de protection
de deux possibilités de régla-
ge sur l'appareil.
A la livraison, l'IS 360 D TRIO
est regle en usine sur la durée
la plus courte.
Il est recommandé de régler la
durée la plus courte lors du
réglage du détecteur de
mouvement pour la zone de
détection et pour le test de
fonctionnement.
, à son maximum
6
.
(À la livraison, l'IS 360 D TRIO
est réglé en usine sur le fonc-
tionnement diurne.) Lors du
réglage de la zone de détec-
tion du détecteur de mouve-
ment et du test de fonctionne-
ment diurne, il faut mettre la
1
, l'appa- vis de réglage en butée à
gauche.
6
, l'appareil est en
l'appareil, vous devez les
accrocher dans la zone
supérieure de la lentille du
détecteur. On remet ensuite
l'anneau de protection
6
peuvent place afin de fixer les caches
6
enfichables . En faisant
pivoter le boîtier du détecteur
3
de ± 10° , il est en outre
possible d'effectuer un
. Après avoir retiré réglage de précision.
2
de
- 19 -
